申请日2018.07.11
公开(公告)日2019.02.19
IPC分类号C02F3/28
摘要

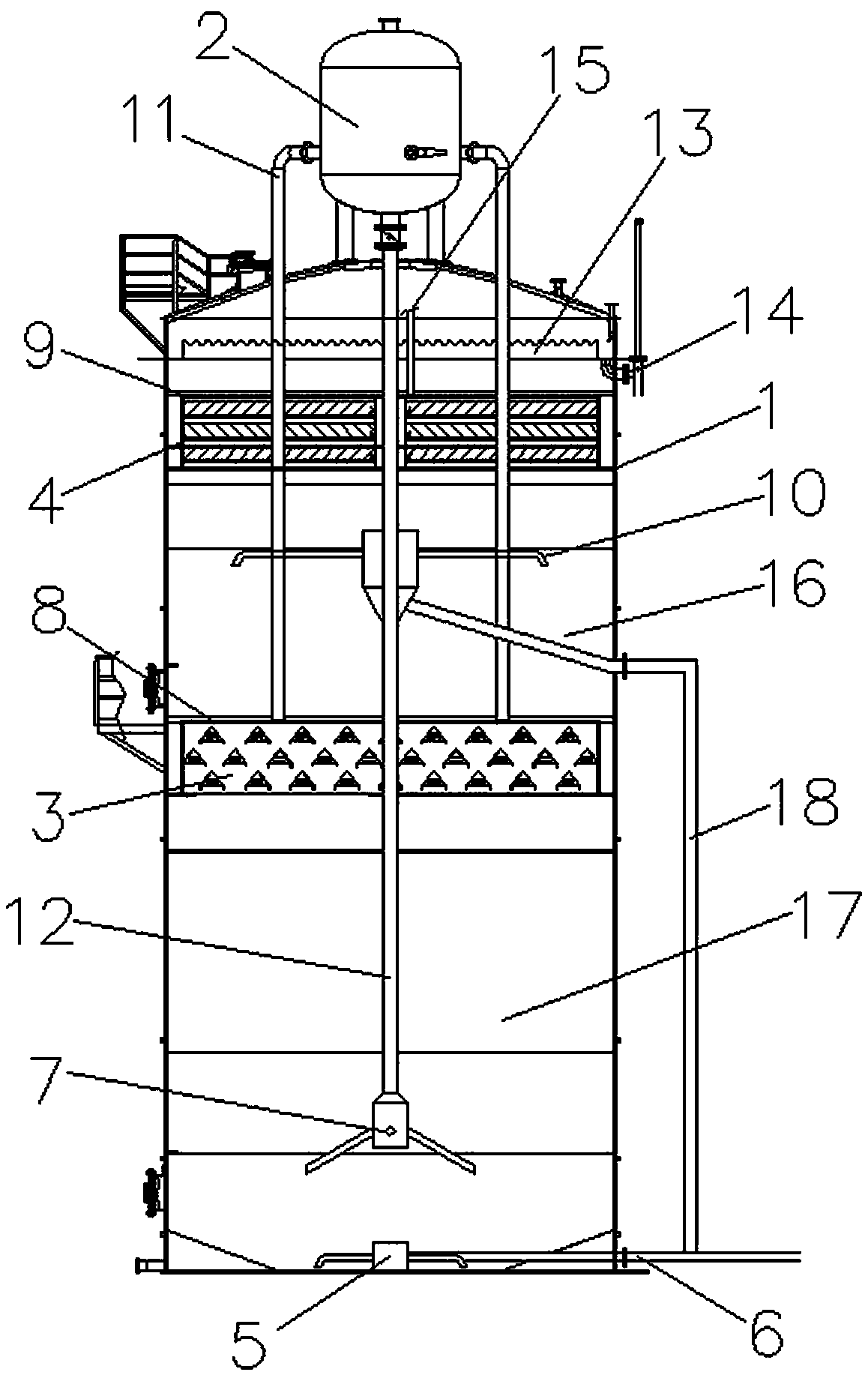

一种渗滤液厌氧塔，包括厌氧塔塔体、汽水分离器、一层三相分离器、二层三相分离器;所述厌氧塔塔体的顶部设有汽水分离器;所述厌氧塔塔体的底部设有排泥装置和进水管道，厌氧塔塔体的下部设有汽水分离器回水布水装置，厌氧塔塔体的中部设有一层三相分离器，厌氧塔塔体的上部设有二层三相分离器;所述一层三相分离器的上部设有一层抗浮装置，二层三相分离器的上部设有二层抗浮装置;所述一层三相分离器和二层三相分离器之间设有循环管路集水器;所述汽水分离器的两侧分别设有一层集气管，两侧的一层集气管分别连接一层三相分离器;所述汽水分离器的底部设有回流管，回流管连接汽水分离器回水布水装置。
权利要求书
1.一种渗滤液厌氧塔，其特征在于，包括厌氧塔塔体、汽水分离器、一层三相分离器、二层三相分离器;所述厌氧塔塔体的顶部设有汽水分离器;所述厌氧塔塔体的底部设有排泥装置和进水管道，厌氧塔塔体的下部设有汽水分离器回水布水装置，厌氧塔塔体的中部设有一层三相分离器，厌氧塔塔体的上部设有二层三相分离器;所述一层三相分离器的上部设有一层抗浮装置，二层三相分离器的上部设有二层抗浮装置;所述一层三相分离器和二层三相分离器之间设有循环管路集水器;所述汽水分离器的两侧分别设有一层集气管，两侧的一层集气管分别连接一层三相分离器;所述汽水分离器的底部设有回流管，回流管连接汽水分离器回水布水装置。
2.根据权利要求1所述的一种渗滤液厌氧塔，其特征在于，所述二层抗浮装置的上部设有溢流装置，溢流装置的一侧设有厌氧罐出水排气管。
3.根据权利要求1或2所述的一种渗滤液厌氧塔，其特征在于，所述二层三相分离器和溢流装置之间设有二层集气管，二层集气管的底部连接二层三相分离器的顶部，二层集气管的上部越过溢流装置。
4.根据权利要求1所述的一种渗滤液厌氧塔，其特征在于，所述回流管连通循环管路集水器。
5.根据权利要求1所述的一种渗滤液厌氧塔，其特征在于，所述厌氧塔塔体内的一层三相分离器上层为汽水混合区，一层三相分离器下层为污泥污水反应区。
6.根据权利要求1所述的一种渗滤液厌氧塔，其特征在于，所述回流管的中部设有回水管连接到进水管。
7.根据权利要求1所述的一种渗滤液厌氧塔，其特征在于，所述一层三相分离器和二层三相分离器中由下至上分别设有一层三角堰、二层三角堰、三层三角堰。
说明书
一种渗滤液厌氧塔
技术领域
本实用新型属于有机废水处理相关技术领域，具体涉及一种渗滤液厌氧塔。
背景技术
随着经济的发展，人口的激增和人民生活水平的不断提高，城市垃圾的产量日益增大，垃圾的妥善处置已成为一项十分迫切的任务。生活垃圾常见的处理方式包括卫生填埋、焚烧、堆肥和综合利用等。其中，卫生填埋法以其管理方便、处理费用低、技术成熟而成为国内外垃圾处理的主要方式。据中国环境监测总站对我国329个城市垃圾处理场的调查表明，卫生填埋场占垃圾处理设施的87.5%。垃圾填埋过程中会产生垃圾渗滤液，这是一种成分复杂的高浓度有机废水，如不妥善处理，将会造成严重的环境污染。它可以污染水体、土壤、大气等，使地面水体水质恶化、富营养化;使地下水丧失利用价值。地下水一旦被污染很难净化,造成的影响短则几年,长则几百年;有机污染物进人食物链还将直接威胁人类健康。因此，对渗滤液进行有效的收集和处理已成为城市环境中巫待解决的问题，垃圾渗滤液处理技术也是国内外研究的热点和难点问题之一。
现阶段城市生活垃圾主要采取填埋堆放，由于现有垃圾填埋场硬件建设防渗系统、渗滤液导排系统、监测系统、压实机和称重计量设施的配备等不完善，市域垃圾场都达不到国家生活无害化的要求，尽快建设城市垃圾无害化处置设施显得更为迫切重要。因此，以适合当地的先进技术和合适的投资方式高水平的建设垃圾渗滤液处理设施已成为解决城市垃圾处理系统工程的当务之急。
垃圾渗滤液中含有种类繁多的重金属离子和大分子有机物，COD及氨氮浓度高，从几千到几万毫克/升不等;尤其是难直接被生物降解的羧基苯、杂环类及多联苯大分子有机物含量高，高达数千毫克/升。随着焚烧不及时，堆放时间长，渗滤液水质存在很大差异。一般在堆放初期，渗滤液呈青绿色，可生化性一般，可以生物处理。而随着堆放时间的延长，渗滤液颜色逐渐呈褐色，可生化性变差，且氨氮浓度明显增加，越来越难以处理。
一般来说，其pH值在4～9之间，COD在2000～62000mg/L的范围内，BOD5从60～45000mg/L，重金属浓度和市政污水中重金属的浓度基本一致。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染。以保护环境为目的，对渗滤液进行处理是必不可少的。但是现有的处理装置处理的出水很难达标排放。
实用新型内容
本实用新型的目的在于，针对现有技术中不足，提供
为了实现本实用新型，采用以下技术方案：一种渗滤液厌氧塔，包括厌氧塔塔体、汽水分离器、一层三相分离器、二层三相分离器;所述厌氧塔塔体的顶部设有汽水分离器;所述厌氧塔塔体的底部设有排泥装置和进水管道，厌氧塔塔体的下部设有汽水分离器回水布水装置，厌氧塔塔体的中部设有一层三相分离器，厌氧塔塔体的上部设有二层三相分离器;所述一层三相分离器的上部设有一层抗浮装置，二层三相分离器的上部设有二层抗浮装置;所述一层三相分离器和二层三相分离器之间设有循环管路集水器;所述汽水分离器的两侧分别设有一层集气管，两侧的一层集气管分别连接一层三相分离器;所述汽水分离器的底部设有回流管，回流管连接汽水分离器回水布水装置。
进一步，所述二层抗浮装置的上部设有溢流装置，溢流装置的一侧设有厌氧罐出水排气管。
进一步，所述二层三相分离器和溢流装置之间设有二层集气管，二层集气管的底部连接二层三相分离器的顶部，二层集气管的上部越过溢流装置。
进一步，所述回流管连通循环管路集水器。
进一步，所述厌氧塔塔体内的一层三相分离器上层为汽水混合区，一层三相分离器下层为污泥污水反应区。
进一步，所述回流管的中部设有回水管连接到进水管。
进一步，所述一层三相分离器和二层三相分离器中由下至上分别设有一层三角堰、二层三角堰、三层三角堰。
进一步，所述一层三角堰和三层三角堰分别在一层三相分离器和二层三相分离器中设置9组，二层三角堰分别在一层三相分离器和二层三相分离器中设置8组。
有益效果：(1)结构简单，操作方便，运行安全，能耗低，可以有效净化污水，并对净化后的污水进行再利用，降低造纸成本，为生态环保做出贡献。
(2)本实用新型具有投入成本少、运行费用低，处理效率高等优点。
