申请日2018.07.11
公开(公告)日2019.03.26
IPC分类号B01F7/16; B01F15/00
摘要
本实用新型公开了一种用于混凝土废水的回收利用装置，涉及混凝土废水处理领域，其技术方案要点是包括废水槽、支架、活动轨、支撑杆、活动轮、吸收组件和搅拌组件;废水槽由隔墙分成两个大小不一的内腔，隔墙上设置有一个通孔;较小的内腔上设置有用于清理较小的内腔底部混凝土层的清理组件;所述清理组件包括用于将混凝土层搅起且与水面垂直布置的清理搅拌电机。本实用新型解决了在清理混凝土粉末时，较小的内腔没有足够的操作空间进行清理的问题，让工作人员清理较小的内腔时更为容易。
权利要求书

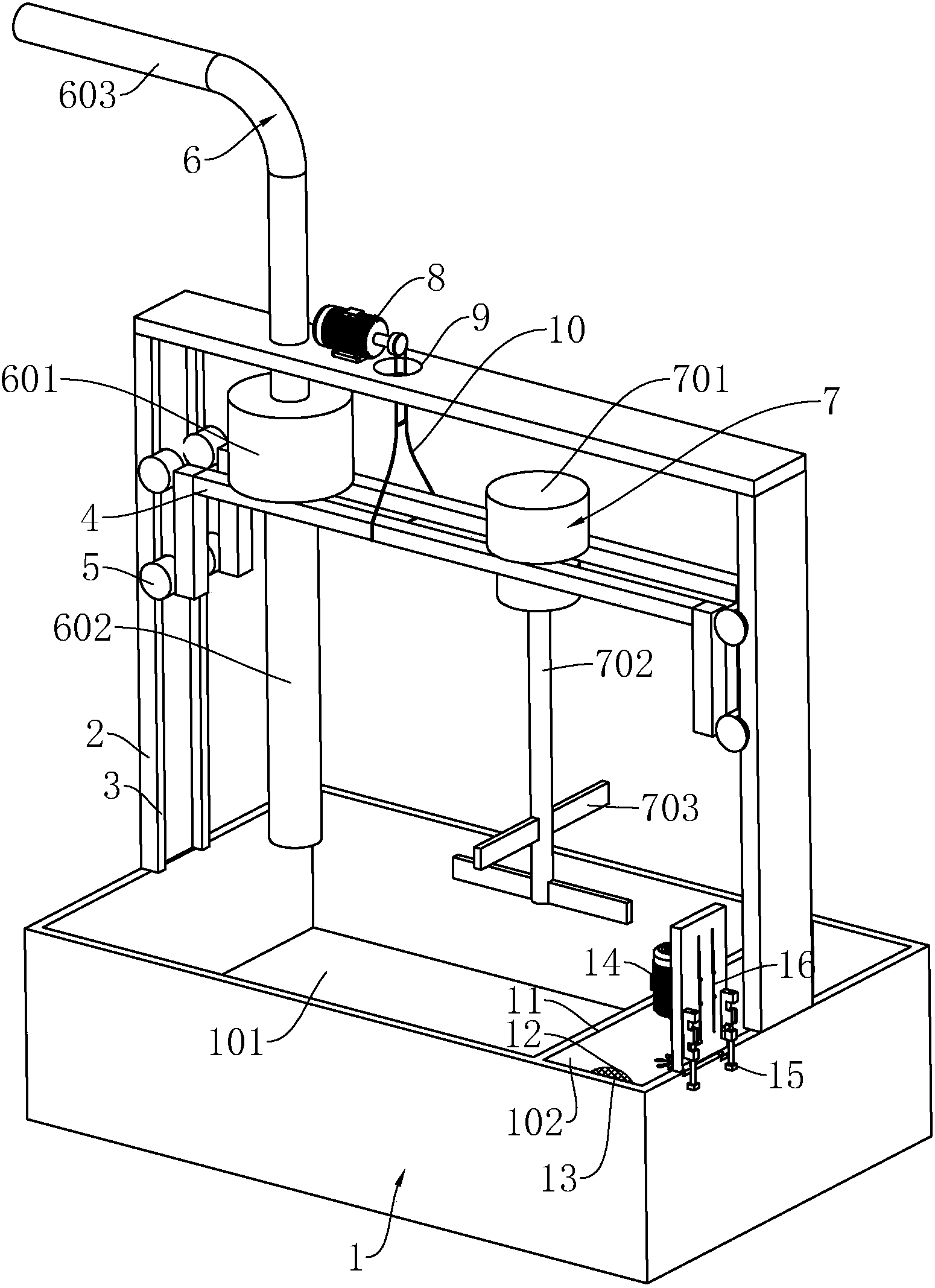

1.一种用于混凝土废水的回收利用装置，包括废水槽(1)，废水槽(1)上方固定连接有支架(2)，支架(2)上设置的活动轨(3)、支撑杆(4)，支撑杆(4)上固定连接有活动轮(5)，以及固定连接在支撑杆(4)上的吸收组件(6)和搅拌组件(7)，支架(2)顶端固定连接有升降电机(8)，支架(2)顶端还开设有一个升降孔(9)，升降电机(8)的转轴正对升降孔(9)并通过升降缆(10)连接支撑杆(4);废水槽(1)由隔墙(11)分成两个大小不一的内腔，隔墙(11)上设置有一个通孔(12)，通孔(12)处设置有第一过滤网(13)，其特征在于：
搅拌组件(7)和吸收组件(6)设置在较大的内腔(101)上侧;较小的内腔(102)上设置有用于清理较小的内腔(102)底部混凝土层的清理组件(14);所述清理组件(14)包括用于将混凝土层搅起且与水面垂直布置的清理搅拌电机(141)。
2.根据权利要求1所述的用于混凝土废水的回收利用装置，其特征在于：所述清理组件(14)还包括凸出设置在较小的内腔(102)边缘的安装板(142)，所述清理搅拌电机(141)安装在安装板(142)上。
3.根据权利要求2所述的用于混凝土废水的回收利用装置，其特征在于：安装板(142)与废水槽(1)之间的连接设置为铰接。
4.根据权利要求3所述的用于混凝土废水的回收利用装置，其特征在于：在安装板(142)与废水槽(1)的外壁上安装有对安装板(142)进行限位的限位组件(15);
限位组件(15)包括安装在废水槽(1)外壁上的限位管(151)，限位管(151)的管口向上布置;
在安装板(142)上还安装有与限位管(151)配合插接的限位杆(152);
安装板(142)与限位杆(152)接触的面上固定连接有用于安装限位杆(152)的限位座(153)，限位座(153)与限位杆(152)之间为滑移连接;
限位座(153)整体呈板型，而且限位座(153)朝向与背离限位管(151)的两端均垂直固定连接有限位环(154)，限位杆(152)穿设在限位座(153)上靠近限位管(151)一侧的限位环(154)中，限位杆(152)的长度整体大于限位座(153)。
5.根据权利要求4所述的用于混凝土废水的回收利用装置，其特征在于：限位杆(152)远离限位管(151)的一端垂直固定连接有限位弯杆(155)，且在限位座(153)的两侧设置有阻挡限位杆(152)弯转的限位板(156)。
6.根据权利要求5所述的用于混凝土废水的回收利用装置，其特征在于：在安装板(142)和废水槽(1)外壁上设置有多组对安装板(142)进行限位的限位组件(15)。
7.根据权利要求6所述的用于混凝土废水的回收利用装置，其特征在于：在安装板(142)上设置有用于安装和调节清理搅拌电机(141)的调节组件(16);
调节组件(16)包括与清理搅拌电机(141)固定连接的布置板(161)以及开设在安装板(142)上导向槽(162)，导向槽(162)设置的方向与清理搅拌电机(141)入水的方向平行;
在安装板(142)上固定连接有穿设在导向槽(162)中且在拧紧时与导向槽(162)配合卡接的若干个调节螺栓(163)。
8.根据权利要求7所述的用于混凝土废水的回收利用装置，其特征在于：在安装板(142)与清理搅拌电机(141)之间安装有多组由调节螺栓(163)共同穿设的布置板(161)。
9.根据权利要求8所述的用于混凝土废水的回收利用装置，其特征在于：在安装板(142)上贯穿开设有容纳槽(164)，容纳槽(164)中设置有与容纳槽(164)配合且与容纳槽(164)上下滑移连接的连接板(165)，布置板(161)与连接板(165)通过螺栓固定连接在一起;
在安装板(142)上穿设有贯穿连接板(165)且用来带动连接板(165)在容纳槽(164)上滑移连接的调节螺柱(166)，调节螺柱(166)与安装板(142)为螺纹连接;
在调节螺柱(166)上还固定连接有布置在贯穿连接板(165)两侧的调节环(167)，调节环(167)与连接板(165)接触。
10.根据权利要求9所述的用于混凝土废水的回收利用装置，其特征在于：调节螺柱(166)上还安装有便于工作人员转动调节螺柱(166)的旋转把手(168)。
说明书
用于混凝土废水的回收利用装置
技术领域
本实用新型涉及混凝土废水处理领域，特别涉及一种用于混凝土废水的回收利用装置。
背景技术
混凝土在当今社会的各种建筑物中起着不可代替的作用。混凝土的使用量、使用范围在建筑业更是无可出其右，但是，在大量混凝土投入使用的同时，也产生了大量的混凝土废水，将这些废水直接排放不仅会造成环境污染，而且还会对废水中可以回收利用的部分造成浪费。
授权公告号为CN205151959U的中国专利公开了一种混凝土废水回收利用装置，包括支架、滑动连接在支架两端的支撑杆、固定连接于支架顶端的升降电机、固定连接于支撑杆的吸收泵和搅拌装置以及位于支架下方的废水槽，所述升降电机与支撑杆通过升降缆固定连接，所述废水槽由隔墙分成两个大小不同的内腔，所述隔墙底端设有过滤网，所述支撑杆与支架的连接处固定连接有防止支撑杆发生旋转的防转件。当进行混凝土废水的回收时，通过升降电机和升降缆降低支撑杆的高度，使搅拌组件和吸收组件位于水面以下，搅拌废水到合适的程度后对废水进行吸收回收，回收完成之后，通过升降电机和升降缆上升支撑杆，在支撑杆移动的过程中，当支撑杆纵向受力不均时，支撑杆有发生转动的趋势，此时支撑杆在防转件与支架发生相互作用的限制作用下，防止支撑杆在纵向发生转动，从而保证了支撑杆的稳定性。
上述专利存在一点不足，就是工作人员再次对混凝土废水进行回收利用时，一般在较大的内腔中通入废水，较小的内腔用于回收废水，在长时间的使用后，废水槽的底部一般会附着有一层混凝土粉末的残留，将废水槽的底部加高，造成废水漫出来的现象，因此工作人员需要时常对废水槽进行清理。虽然，较大的混凝土在清理时能够方便清理，但是在清理混凝土粉末时，较大的内腔有足够的空间让工作人员清理，较小的内腔没有足够的操作空间进行清理，使得清理的工作比较困难。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种用于混凝土废水的回收利用装置，在清理废水槽时，让工作人员清理较小的内腔时更为容易。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种用于混凝土废水的回收利用装置，包括废水槽，废水槽上方固定连接有支架，支架上设置的活动轨、支撑杆，支撑杆上固定连接有活动轮，以及固定连接在支撑杆上的吸收组件和搅拌组件，支架顶端固定连接有升降电机，支架顶端还开设有一个升降孔，升降电机的转轴正对升降孔并通过升降缆连接支撑杆;废水槽由隔墙分成两个大小不一的内腔，隔墙上设置有一个通孔，通孔处设置有第一过滤网，搅拌组件和吸收组件设置在较大的内腔上侧;较小的内腔上设置有用于清理较小的内腔底部混凝土层的清理组件;所述清理组件包括用于将混凝土层搅起且与水面垂直布置的清理搅拌电机。
通过采用上述技术方案，支架上设置有两根支撑杆，两根支撑杆的两端共同固定连接在活动轮上，支撑杆恰好通过活动轮抵接配合在活动轨上。在支撑杆上固定连接有吸收组件和搅拌组件。其中，吸收组件包括吸收电机、吸收管和放水管，搅拌组件包括搅拌电机、搅拌杆和搅拌片。在进行混凝土废水的回收利用工作时，混凝土废水通过吸收组件注入较小的内腔中，经过第一过滤网的过滤后流进较大的内腔中。然后工作人员通过调节升降电机使支撑杆下降，并使搅拌片和放水管均位于废水液面以下，当搅拌组件与吸收组件的位置合适之后停止升降电机并启动搅拌电机，搅拌电机驱动搅拌杆转动并驱动搅拌片进行转动，从而对废水进行搅匀。在清理搅拌电机使用时，清理搅拌电机的转轴连同搅拌扇叶共同伸入较小的内腔中废水的液面下，并且是垂直伸入。在需要对较小的内腔进行清理时，工作人员将较小的内腔中注入水，并且水面将搅拌扇叶漫过，然后工作人员将清理搅拌电机启动，在搅拌电机带着较小的内腔中的水进行转动，对底部的混凝土粉末进行冲刷，让混凝土粉末重新扩散到水中，最后在将混合有混凝土粉末的水排出，完成较小的内腔的清理。
本实用新型进一步设置为：所述清理组件还包括凸出设置在较小的内腔边缘的安装板，所述清理搅拌电机安装在安装板上。
通过采用上述技术方案，使得清理搅拌电机安装和使用时更方便与较小的内腔中水面对齐。
本实用新型进一步设置为：安装板与废水槽之间的连接设置为铰接。
通过采用上述技术方案，在实际的使用中，由于混凝土废水通常具有一定的腐蚀性，所以清理搅拌电机的转轴长时间渗入混凝土废水中会对转轴和搅拌扇叶造成腐蚀。将安装板与废水槽之间的连接设置为铰接，使得在结束清理工作时，工作人员能将安装板将安装板以铰接点为轴向远离较小的内腔方向进行转动，让清理搅拌电机从较小的内腔中抽出，并且不与混凝土废水接触，防止清理搅拌电机出现损伤。
本实用新型进一步设置为：在安装板与废水槽的外壁上安装有对安装板进行限位的限位组件;
限位组件包括安装在废水槽外壁上的限位管，限位管的管口向上布置;
在安装板上还安装有与限位管配合插接的限位杆;
安装板与限位杆接触的面上固定连接有用于安装限位杆的限位座，限位座与限位杆之间为滑移连接;
限位座整体呈板型，而且限位座朝向与背离限位管的两端均垂直固定连接有限位环，限位杆穿设在限位座上靠近限位管一侧的限位环中，限位杆的长度整体大于限位座。
通过采用上述技术方案，在需要将安装板转动到清理搅拌电机为上下布置时，工作人员将安装板转动到安装板与废水槽外壁对齐的位置。然后工作人员将限位杆推动到插接在限位管中，与限位管配合，由于在清理搅拌电机在使用时，对安装板施加的力是与安装板垂直的，而且与限位杆的布置方向垂直，使得安装板与废水槽外壁的铰接处在限位杆的限位下不会出现压弯的情况，而且不会出现布置好的限位杆自动脱出的情况。
本实用新型进一步设置为：限位杆远离限位管的一端垂直固定连接有限位弯杆，且在限位座的两侧设置有阻挡限位杆弯转的限位板。
通过采用上述技术方案，对限位杆在限位座上的位置进行限位，防止限位杆从限位座和限位环上脱出。
本实用新型进一步设置为：在安装板和废水槽外壁上设置有多组对安装板进行限位的限位组件。
通过采用上述技术方案，安装板和清理搅拌电机在使用时更为稳定。
本实用新型进一步设置为：在安装板上设置有用于安装和调节清理搅拌电机的调节组件;
调节组件包括与清理搅拌电机固定连接的布置板以及开设在安装板上导向槽，导向槽设置的方向与清理搅拌电机入水的方向平行;
在安装板上固定连接有穿设在导向槽中且在拧紧时与导向槽配合卡接的若干个调节螺栓。
通过采用上述技术方案，在使用之前，工作人员先将调节螺栓拧松，然后拉动清理搅拌电机，让清理搅拌电机带着调节螺栓在导向槽中滑动。在清理搅拌电机移动到指定位置时，工作人员将调节螺栓拧紧，将清理搅拌电机固定。
本实用新型进一步设置为：在安装板与清理搅拌电机之间安装有多组由调节螺栓共同穿设的布置板。
通过采用上述技术方案，在需要调节清理搅拌电机的横向搅拌位置时，工作人员可以在安装板与清理搅拌电机之间安装有多组由调节螺栓共同穿设的布置板，来增加安装板与清理搅拌电机之间的距离，从而调节清理搅拌电机的横向搅拌位置。
本实用新型进一步设置为：在安装板上贯穿开设有容纳槽，容纳槽中设置有与容纳槽配合且与容纳槽上下滑移连接的连接板，布置板与连接板通过螺栓固定连接在一起;
在安装板上穿设有贯穿连接板且用来带动连接板在容纳槽上滑移连接的调节螺柱，调节螺柱与安装板为螺纹连接;
在调节螺柱上还固定连接有布置在贯穿连接板两侧的调节环，调节环与连接板接触。
通过采用上述技术方案，在调节螺柱转动时，调节螺柱能够带动连接板进行沿着容纳槽上下滑移运动，使得清理搅拌电机的位置更方便调节。
本实用新型进一步设置为：调节螺柱上还安装有便于工作人员转动调节螺柱的旋转把手。
通过采用上述技术方案，使得工作人员转动调节螺柱时更方便。
综上所述，本实用新型具有以下有益效果：
1、通过设置清理组件，在清理废水槽时，让工作人员清理较小的内腔时更为容易;
2、通过将安装板与较小的内腔外壁之间的连接设置为铰接，使得清理搅拌电机不会长期受到腐蚀;
3、通过设置调节组件，使得清理搅拌电机的搅拌位置便于调节。
