申请日2018.07.11
公开(公告)日2019.03.15
IPC分类号C02F9/02; C02F103/16
摘要
本实用新型提供一种电镀废水处理装置，包括T型把手、压板、上盖、推板、螺纹杆以及废水池，所述T型把手环形侧面下部通过螺纹设置在上盖上端上，所述压板设置在上盖下端，所述T型把手下端穿过上盖，且通过轴承与压板上端面相连接，所述上盖通过螺栓固定在废水池上端面，所述推板设置在废水池内左壁，所述螺纹杆通过螺纹设置在废水池左端面上，所述螺纹杆右端穿过废水池，且通过轴承与推板左端相连接，所述推板上端与压板相接触，该设计提高了对废水的推送效果，本实用新型使用方便，便于操作，提高了输送效果，也便于拆卸更换。
权利要求书

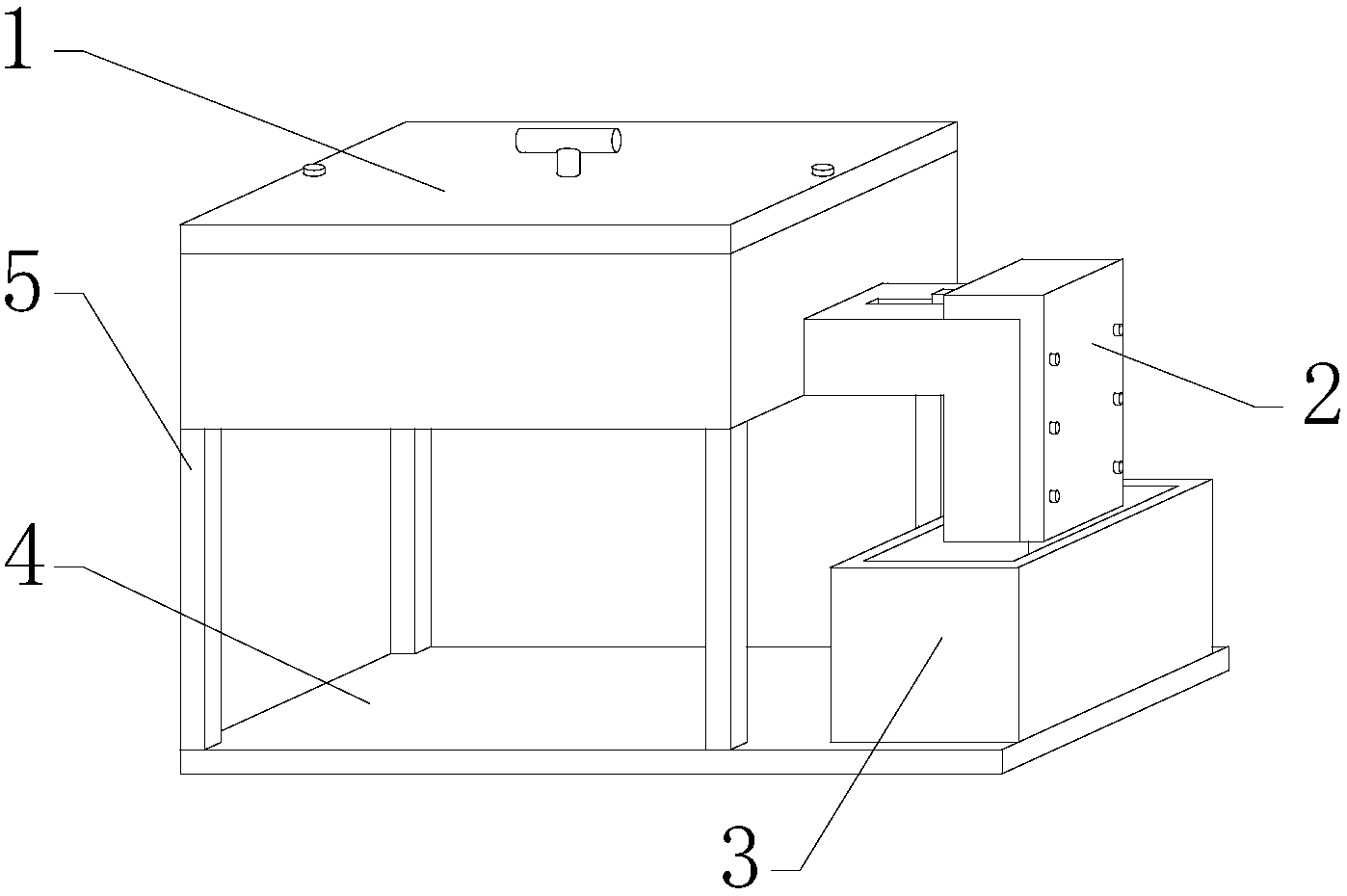

1.一种电镀废水处理装置，包括挤压机构、拆卸机构、集水池、底座板以及支撑柱，其特征在于：所述集水池设置在底座板上端面右部，所述支撑柱通过螺钉固定在底座板上端，所述集水池设置在支撑柱右侧，所述支撑柱通过螺钉固定在挤压机构下端面四角位置，所述拆卸机构固定在挤压机构右下方，且拆卸机构设置在集水池上侧;
所述挤压机构包括T型把手、压板、上盖、推板、螺纹杆以及废水池，所述T型把手环形侧面下部通过螺纹设置在上盖上端上，所述压板设置在上盖下端，所述T型把手下端穿过上盖，且通过轴承与压板上端面相连接，所述上盖通过螺栓固定在废水池上端面，所述推板设置在废水池内左壁，所述螺纹杆通过螺纹设置在废水池左端面上，所述螺纹杆右端穿过废水池，且通过轴承与推板左端相连接，所述推板上端与压板相接触，所述支撑柱通过螺钉固定在废水池下端面四角位置;
所述拆卸机构包括L型防护板、渗透膜、活性炭板以及L型输送管道，所述渗透膜通过框架固定在L型防护板内右壁，所述活性炭板通过螺钉固定在L型防护板内右壁，且活性炭板设置在渗透膜上侧，所述L型防护板滑动设置在L型输送管道右端，所述L型输送管道通过螺钉固定在废水池右下方，所述活性炭板以及渗透膜均设置在L型输送管道内部，所述L型输送管道以及L型防护板均设置在集水池上侧。
2.根据权利要求1所述的一种电镀废水处理装置，其特征在于：所述L型防护板左端面固定有滑块，所述L型输送管道上端面加工有滑槽，且滑块设置在滑槽内。
3.根据权利要求1所述的一种电镀废水处理装置，其特征在于：所述L型输送管道右端加工有内螺纹孔，所述L型防护板上通过轴承连接有锁紧螺栓，且锁紧螺栓设置在内螺纹孔，且锁紧螺栓设有六个，六个所述锁紧螺栓对称设置在L型防护板右侧。
4.根据权利要求1所述的一种电镀废水处理装置，其特征在于：所述上盖下端加工有凹槽，且凹槽内下部设置有压板，所述压板下端面粘贴有橡胶垫。
5.根据权利要求1所述的一种电镀废水处理装置，其特征在于：所述推板右上方加工有倾斜面，所述推板前端面、后端面以及下端面均固定有刮刀板，且刮刀板分别与废水池内前端面、内后端面以及内下端面相接触，所述废水池右下方加工有出水口。
说明书
一种电镀废水处理装置
技术领域
本实用新型是一种电镀废水处理装置，属于电镀废水处理设备领域。
背景技术
现有的电镀废水处理装置在对废水进行输送时，通常是使用输送泵进行输送，导致废水中的残渣容易附着在废水池内壁上，从而降低了输送效果，现有的电镀废水处理装置所使用的渗透膜不便于拆卸，从而加大了更换的困难度。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种电镀废水处理装置，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，提高了输送效果，也便于拆卸更换。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种电镀废水处理装置，包括挤压机构、拆卸机构、集水池、底座板以及支撑柱，所述集水池设置在底座板上端面右部，所述支撑柱通过螺钉固定在底座板上端，所述集水池设置在支撑柱右侧，所述支撑柱通过螺钉固定在挤压机构下端面四角位置，所述拆卸机构固定在挤压机构右下方，且拆卸机构设置在集水池上侧，所述挤压机构包括T型把手、压板、上盖、推板、螺纹杆以及废水池，所述T型把手环形侧面下部通过螺纹设置在上盖上端上，所述压板设置在上盖下端，所述T型把手下端穿过上盖，且通过轴承与压板上端面相连接，所述上盖通过螺栓固定在废水池上端面，所述推板设置在废水池内左壁，所述螺纹杆通过螺纹设置在废水池左端面上，所述螺纹杆右端穿过废水池，且通过轴承与推板左端相连接，所述推板上端与压板相接触，所述支撑柱通过螺钉固定在废水池下端面四角位置，所述拆卸机构包括L型防护板、渗透膜、活性炭板以及L型输送管道，所述渗透膜通过框架固定在L型防护板内右壁，所述活性炭板通过螺钉固定在L型防护板内右壁，且活性炭板设置在渗透膜上侧，所述L型防护板滑动设置在L型输送管道右端，所述L型输送管道通过螺钉固定在废水池右下方，所述活性炭板以及渗透膜均设置在L型输送管道内部，所述L型输送管道以及L型防护板均设置在集水池上侧。
进一步地，所述L型防护板左端面固定有滑块，所述L型输送管道上端面加工有滑槽，且滑块设置在滑槽内。
进一步地，所述L型输送管道右端加工有内螺纹孔，所述L型防护板上通过轴承连接有锁紧螺栓，且锁紧螺栓设置在内螺纹孔，且锁紧螺栓设有六个，六个所述锁紧螺栓对称设置在L型防护板右侧。
进一步地，所述上盖下端加工有凹槽，且凹槽内下部设置有压板，所述压板下端面粘贴有橡胶垫。
进一步地，所述推板右上方加工有倾斜面，所述推板前端面、后端面以及下端面均固定有刮刀板，且刮刀板分别与废水池内前端面、内后端面以及内下端面相接触，所述废水池右下方加工有出水口。
本实用新型的有益效果：本实用新型的一种电镀废水处理装置，本实用新型通过添加T型把手、压板、上盖、推板、螺纹杆以及废水池，该设计实现了推送的效果，且便于对内壁进行刮除，解决了现有的电镀废水处理装置在对废水进行输送时，通常是使用输送泵进行输送，导致废水中的残渣容易附着在废水池内壁上，从而降低了输送效果的问题。
本实用新型通过添加L型防护板、渗透膜、活性炭板以及L型输送管道，该设计实现了对渗透膜以及活性炭板进行拆卸更换，操作简单，解决了现有的电镀废水处理装置所使用的渗透膜不便于拆卸，从而加大了更换的困难度的问题。
因添加滑块以及滑槽，该设计便于对L型防护板进行平稳移动，因添加内螺纹孔以及锁紧螺栓，该设计便于L型防护板与L型输送管道紧密接触，且提高了密封效果，因添加凹槽，该设计便于放置压板，因添加橡胶垫，该设计进一步提高了密封效果，因添加刮刀板，该设计便于对废水池内壁进行刮除，本实用新型使用方便，便于操作，提高了输送效果，也便于拆卸更换。
