申请日2018.07.11
公开(公告)日2019.03.26
IPC分类号C02F9/14
摘要
本实用新型属于医疗废水处理技术领域,尤其涉及一种医疗废水处理装置，包括通过管道依次连接的填充床生物反应器、催化芬顿反应器、紫外消毒器，所述填充床生物反应器的进水管上设有提升泵。本实用新型的设备占地面积小，操作简单且能高效彻底去除小型医疗机构所产生废水中的重金属、有机污染物、氰化物、氨氮和病原体。
权利要求书

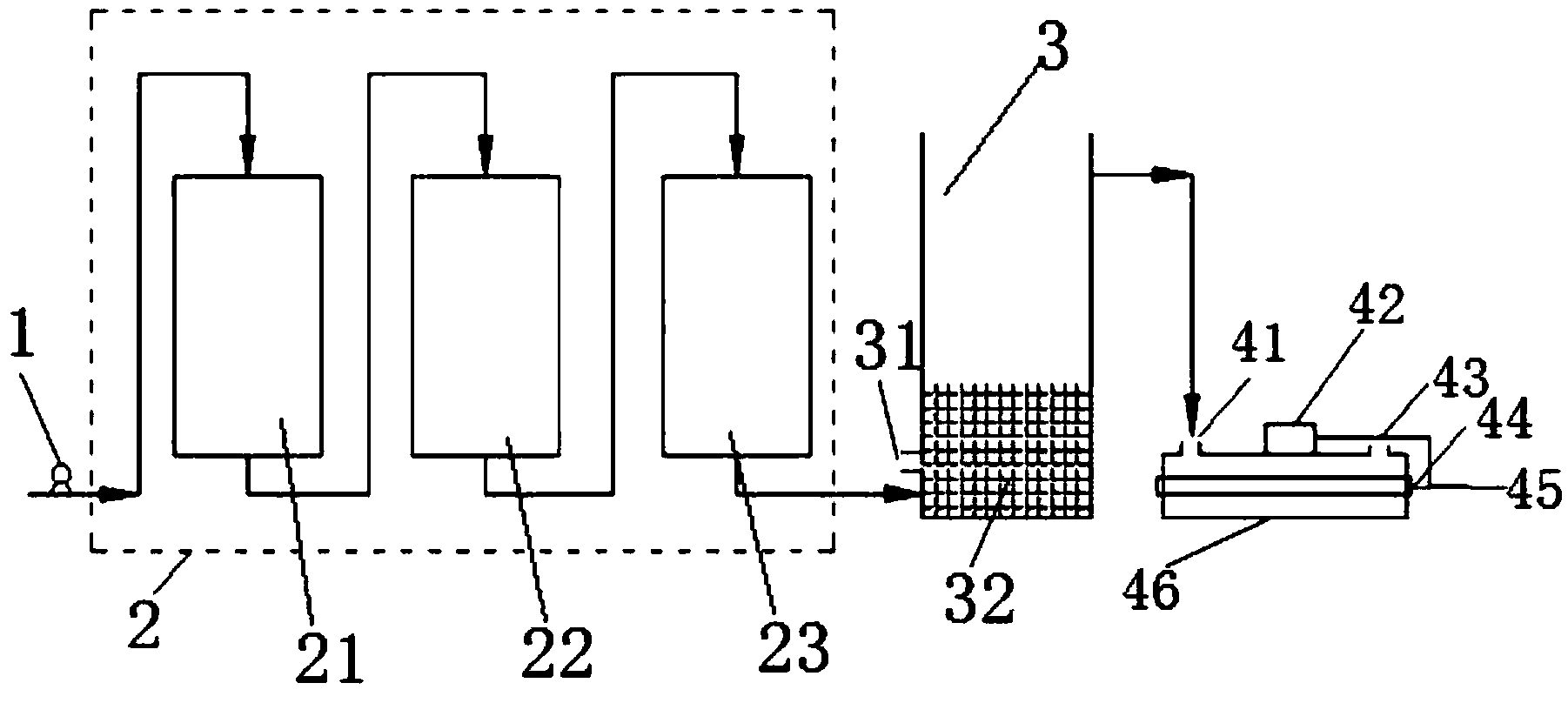

1.一种医疗废水处理装置，其特征在于，包括通过管道依次连接的填充床生物反应器、催化芬顿反应器、紫外消毒器，所述填充床生物反应器的进水管上设有提升泵。
2.根据权利要求1所述的医疗废水处理装置，其特征在于，所述填充床生物反应器内依次设有生物活性炭反应区、除铬反应区和除汞反应区，所述生物活性炭反应区含有活性炭，所述除铬反应区含有吸铬树脂，所述除汞反应区含有吸汞树脂。
3.根据权利要求1所述的医疗废水处理装置，其特征在于，所述催化芬顿反应器底部设有氧化剂注入口，所述催化芬顿反应器内部填充有催化填料。
4.根据权利要求3所述的医疗废水处理装置，其特征在于，所述催化填料为Fe2+固载在碳基载体上形成的芬顿催化填料。
5.根据权利要求3所述的医疗废水处理装置，其特征在于，所述催化填料的填充量占催化芬顿反应器容积的30-80%。
6.根据权利要求3所述的医疗废水处理装置，其特征在于，所述氧化剂为H2O2，其加入量为0.5ml/L-3ml/L。
7.根据权利要求1所述的医疗废水处理装置，其特征在于，所述紫外消毒器包括筒体、电箱和紫外线灯管，所述筒体上设有进水口和出水口，所述紫外线灯管位于所述筒体的内部，所述紫外线灯管通过电缆与所述电箱连接。
说明书
一种医疗废水处理装置
技术领域
本实用新型属于医疗废水处理技术领域,尤其涉及一种医疗废水处理装置。
背景技术
我国医疗事业蓬勃发展，村卫生所、社区卫生服务站和诊所等小型医疗机构覆盖各级基层单位，也产生了大量的医疗废水。不同于大型医疗机构(二三级医院或专科医院)，小型医疗机构由于规模小，废水也存在排放量小、分散、场地面积小等特点，难以建设规模化的废水处理设施及配置专业的废水处理操作人员。
目前中大型医疗废水的常规处理方法为混凝沉淀+生化+杀菌消毒工艺，而小型医疗机构由于规模小、分布分散、废水排放量小、场地面积小等原因，配备专业操作人员成本较高，故直接采用常规医疗废水处理设施难于稳定控制，并且混凝沉淀+生化+杀菌消毒的处理方法还存在重金属、有机污染物去除不彻底等问题。因此现阶段小型医疗机构的废水一般是直接排放到市政污水管网中，无法连接到市政污水管网的小型医疗机构只能将废水直接排放到环境中。小型医疗机构所产生的废水同大型医疗机构，污染源包括酸性物质、氰化物、铬汞等金属离子、病原体等，如未经处理直接排放会严重污染环境并危害人体健康。因此，妥善处理小型医疗机构所产生的废水至关重要。
综上所述，现需发明一种新的处理装置，针对小型医疗机构规模小、分布分散、废水排放量小、地面积小、缺乏操作人员等特点，确保小型医疗机构所产生废水稳定达标排放。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种占地面积小，操作简单且能高效彻底去除小型医疗机构所产生废水中的重金属、有机污染物、氰化物、氨氮和病原体的医疗废水处理装置。
本实用新型的技术方案为：提供一种医疗废水处理装置，其特征在于，包括通过管道依次连接的填充床生物反应器、催化芬顿反应器、紫外消毒器，所述填充床生物反应器的进水管上设有提升泵。
优选地，所述填充床生物反应器内依次设有生物活性炭反应区、除铬反应区和除汞反应区，所述生物活性炭反应区含有活性炭，所述除铬反应区含有吸铬树脂，所述除汞反应区含有吸汞树脂。
优选地，所述催化芬顿反应器底部设有氧化剂注入口，所述催化芬顿反应器内部填充有催化填料。
优选地，所述催化填料为Fe2+固载在碳基载体上形成的芬顿催化填料。
优选地，所述催化填料的填充量占催化芬顿反应器容积的30-80%。
优选地，所述氧化剂为H2O2，其加入量为0.5ml/L-3ml/L。
优选地，所述紫外消毒器包括筒体、电箱和紫外线灯管，所述筒体上设有进水口和出水口，所述紫外线灯管位于所述筒体的内部，所述紫外线灯管通过电缆与所述电箱连接。
本实用新型的有益效果为：
1.生物活性炭反应区内的活性炭可有效去除悬浮物、胶质颗粒、部分有机物、微生物;吸铬树脂与吸汞树脂骨架内表面固载功能性重金属吸附基团，所述吸铬树脂可选择性吸附铬离子和氰化物，所述吸汞树脂可选择性吸附汞离子，彻底去除重金属，此外活性炭-吸铬树脂-吸汞树脂可组合为填充床，填充床所用填料具有比表面积大、生物相容性好等特点，可为微生物繁殖提供大量位点，快速形成膜生物反应器，高效降解有机物、氰化物和氨氮，出水水质无色清亮。
2.在近中性条件下，催化芬顿反应器内添加的H2O2在催化填料的催化作用下，生成强氧化性的羟基自由基(·OH)，对废水中的病原体高效灭活，具有很强杀菌消毒效果，还能同步去除部分有机污染物，且羟基自由基(·OH)可在中性条件下将氨氮氧化为氮气去除掉，H2O2的添加量可依据废水中有机污染物和氨氮的含量改变以实现理想的去除效果，催化芬顿反应器内催化填料活性组分不流失，催化剂可循环使用，避免产生污泥等二次污染。
3.所述紫外消毒器可使紫外线充分照射到废水中，并有效延长照射时间，达到近距离高效杀菌消毒的效果。
4.整体设备紧凑，操作简单，无需专人值守。
5.废水处理过程清洁环保，无污泥产生，运行费用低。
6.以吸附的方式彻底去除重金属和氰化物，且能生化降解氰化物，不需混凝沉淀操作，设备占地面积小。
7.相对于加氯、臭氧等消毒方式，催化芬顿和紫外双重消毒无异味，不需尾气收集处理，杀菌效果更彻底，杜绝病原体排放到环境中，适合小型医疗机构人居环境。
