申请日2018.01.10
公开(公告)日2018.06.12
IPC分类号C02F1/04
摘要
本发明涉及电站污水处理技术领域，尤其涉及一种利用直接空冷系统处理电站污水的方法，该方法，包括以下步骤：将电站污水浇洒在直接空冷系统的翅片上，利用直接空冷系统中翅片的热量及风机的风力使污水中的水分汽化，固态杂质留存在翅片上;定期对直接空冷系统的翅片进行清理，收集固态杂质。由以上技术方案可知，使用电站中已有的直接空冷系统进行污水处理，定期收集处理翅片上的固态杂质即可，该处理方式，无需再建设污水处理设备或晾晒平台等，无额外的占地面积，可降低投入成本，污水处理更加的省时省力;同时，翅片上污水汽化需要吸热，更利于翅片的降温，蒸汽转化为冷凝水的过程更快，进而提高直接空冷系统对蒸汽冷却的效率。
权利要求书
1.一种利用直接空冷系统处理电站污水的方法，其特征在于，包括以下步骤：
将电站污水浇洒在直接空冷系统的翅片上，利用所述直接空冷系统中翅片的热量及风机的风力使污水中的水分汽化，固态杂质留存在所述翅片上;
定期对所述直接空冷系统的翅片进行清理，收集固态杂质。
2.根据权利要求1所述的利用直接空冷系统处理电站污水的方法，其特征在于，对所述翅片进行防腐处理，在所述翅片上涂覆防腐层。
3.根据权利要求1所述的利用直接空冷系统处理电站污水的方法，其特征在于，在所述翅片上方均匀设置多个浇洒口，使污水均匀浇洒在所述翅片上。
4.根据权利要求1所述的利用直接空冷系统处理电站污水的方法，其特征在于，对所述翅片流下的污水进行回收，回收后的污水再次浇洒在所述翅片上，重复循环浇洒直至污水中的水分全部汽化。
5.根据权利要求3所述的利用直接空冷系统处理电站污水的方法，其特征在于，所述电站污水由污水输送管进行输送，所述污水输送管位于所述直接空冷系统的蒸汽分配管的上方，所述污水输送管上设有两排所述浇洒口分别向两侧的所述翅片浇洒污水。
说明书
一种利用直接空冷系统处理电站污水的方法
技术领域
本发明涉及电站污水处理技术领域，尤其涉及一种利用直接空冷系统处理电站污水的方法。
背景技术
太阳能光热发电是利用集热装置收集太阳热能，通过换热装置提供蒸汽，结合传统汽轮发电机的工艺，从而达到发电的目的。采用太阳能光热发电技术，避免了昂贵的硅晶光电转换工艺，可以大大降低太阳能发电的成本。光热发电过程中，常规岛的汽轮机通过蒸汽做功发电，汽轮机做功后排出的仍为蒸汽，蒸汽通过直接空冷系统进行冷凝，蒸汽冷凝成水后再次送到太阳岛采集太阳热能，如此循环。
其中，光热发电过程需要一定的用水量，该部分水一般是通过对井水进行加工处理所得，制水得到的合格水用于取热，相变为蒸汽发电，得到的污水需要进行再处理。
对于电站中污水处理主要包括几种形式，一种是利用污水处理设备进行污水处理，可以在电站自建污水处理设备，或者对污水进行收集，将污水送至污水处理厂进行处理，此方式污水处理成本较高，极大的增加了电站投入成本;另外还可对污水进行晾晒处理，晾晒可将污水中的水分蒸发，污物留下，此方式的缺点是需要较大的晾晒面积，而且天气变化对晾晒影响较大，晾晒完成后大面积污物不易收集处理，操作费时费力。
总之，目前光热发电污水处理方法中，存在成本高、占地面积大、操作费时费力等缺点。
发明内容
本发明提供一种利用直接空冷系统处理电站污水的方法，利用电站已有的直接空冷系统，对电站污水进行汽化蒸发处理，达到污水处理成本低、操作简单的目的。

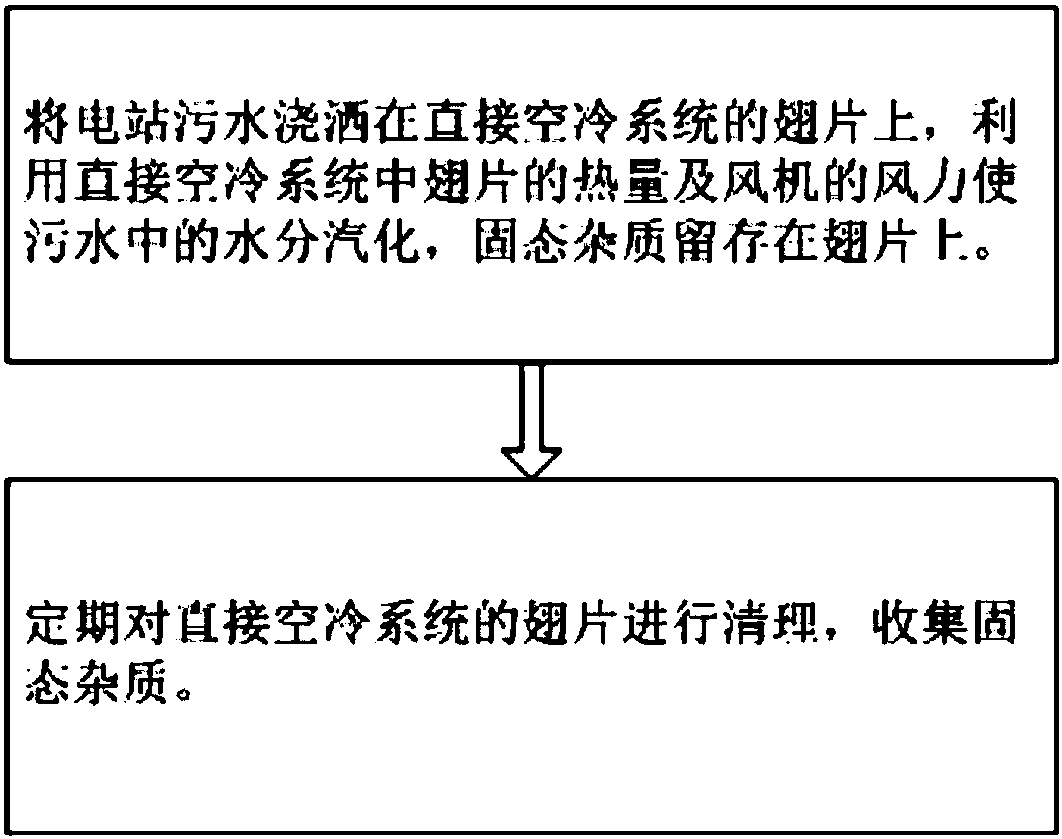

根据本发明提供了一种利用直接空冷系统处理电站污水的方法，包括以下步骤：
将电站污水浇洒在直接空冷系统的翅片上，利用所述直接空冷系统中翅片的热量及风机的风力使污水中的水分汽化，固态杂质留存在所述翅片上;
定期对所述直接空冷系统的翅片进行清理，收集固态杂质。
进一步的，对所述翅片进行防腐处理，在所述翅片上涂覆防腐层。
进一步的，在所述翅片上方均匀设置多个浇洒口，使污水均匀浇洒在所述翅片上。
进一步的，对所述翅片流下的污水进行回收，回收后的污水再次浇洒在所述翅片上，重复循环浇洒直至污水中的水分全部汽化。
进一步的，所述电站污水由污水输送管进行输送，所述污水输送管位于所述直接空冷系统的蒸汽分配管的上方，所述污水输送管上设有两排所述浇洒口分别向两侧的所述翅片浇洒污水。
由以上技术方案可知，本申请中的一种利用直接空冷系统处理电站污水的方法，汽轮机排出的蒸汽分配进翅片，蒸汽使翅片具有一定的温度，翅片下方的风机进行吹风冷却，翅片降温，蒸汽与翅片进行热交换，使蒸汽冷却为凝结水;在此基础上，向翅片上浇洒电站污水，在翅片的热量及风机的风力作用下，可使电站污水中的水分汽化蒸发，最终，实现电站污水中的水分蒸发汽化，而固态杂质留存在翅片上。
该利用直接空冷系统处理电站污水的方法，使用电站中已有的直接空冷系统进行污水处理，定期收集处理翅片上的固态杂质即可，该处理方式，无需再建设污水处理设备或晾晒平台等，无额外的占地面积，可降低投入成本，污水处理更加的省时省力;同时，翅片上污水汽化需要吸热，更利于翅片的降温，蒸汽转化为冷凝水的过程更快，进而提高直接空冷系统对蒸汽冷却的效率。
