申请日2017.12.07
公开(公告)日2018.04.20
IPC分类号B63J1/00; F16M3/00
摘要
本发明提供一种方便搬运的船舶淡水处理装置，涉及船舶技术领域。该方便搬运的船舶淡水处理装置，包括淡水处理装置外壳，所述淡水处理装置外壳的下方设置有支撑板，所述淡水处理装置外壳的上表面右侧活动连接有顶盖，所述淡水处理装置外壳的内底壁固定连接有水泵，所述水泵的进水端固定连通有进水管。该方便搬运的船舶淡水处理装置，通过在可调筒中设置伸缩杆配合扶块，同时通过限位孔和第一螺钉限位，使船舶淡水处理装置方便搬运，有效的解决了当前的船舶淡水处理装置由于较重，在需要的时候不方便在甲板上搬运，浪费了搬运船舶淡水处理装置所需要的时间，同时也浪费了大量的体力，加快了船上资源消耗速率的问题。
权利要求书

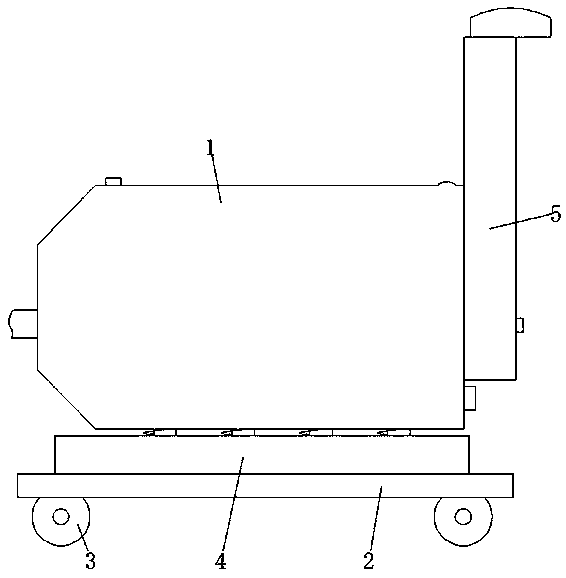

1.一种方便搬运的船舶淡水处理装置，包括淡水处理装置外壳(1)，其特征在于：所述淡水处理装置外壳(1)的下方设置有支撑板(2)，所述淡水处理装置外壳(1)的上表面右侧活动连接有顶盖(6)，所述淡水处理装置外壳(1)的内底壁固定连接有水泵(9)，所述水泵(9)的进水端固定连通有进水管(10)，所述进水管(10)远离水泵(9)的一端贯穿淡水处理装置外壳(1)的内左壁并延伸到淡水处理装置外壳(1)的左侧，所述水泵(9)的输水端固定连通有出水管(11)，所述淡水处理装置外壳(1)的内底壁固定连接有隔离板(12)，所述出水管(11)远离水泵(9)的一端贯穿隔离板(12)的左侧面，所述淡水处理装置外壳(1)的内底壁固定连接有过滤筛选装置(13)，所述淡水处理装置外壳(1)的内右壁固定连通有引导管(17);
所述支撑板(2)的下表面两侧均活动连接有滚轮(3)，所述淡水处理装置外壳(1)的右侧面固定连接有可调筒(5)，所述可调筒(5)的内底壁固定连接有保护板(21)，所述保护板(21)的上表面固定连接有第一弹簧(22)，所述第一弹簧(22)远离保护板(21)的一端固定连接有滑板(23)，所述滑板(23)的上表面固定连接有伸缩杆(20)，所述可调筒(5)的上方设置有扶块(19)，所述伸缩杆(20)远离滑板(23)的一端贯穿可调筒(5)的内顶壁并与扶块(19)固定连接，所述可调筒(5)的内右壁开设有移动孔(18)和限位孔(25)，所述限位孔(25)位于移动孔(18)的上方，所述可调筒(5)的右侧面设置有第一螺钉(26)，所述第一螺钉(26)的螺纹端贯穿限位孔(25)并与滑板(23)的上表面接触。
2.根据权利要求1所述的一种方便搬运的船舶淡水处理装置，其特征在于：所述支撑板(2)的上表面固定连接有固定块(14)，所述固定块(14)的上表面固定连接有第二弹簧(15)，所述第二弹簧(15)远离固定块(14)的一端与淡水处理装置外壳(1)固定连接。
3.根据权利要求2所述的一种方便搬运的船舶淡水处理装置，其特征在于：所述淡水处理装置外壳(1)的下表面固定连接有保护块(16)，所述保护块(16)位于第二弹簧(15)的内部，所述支撑板(2)的上表面固定连接有保护壳(4)，所述第二弹簧(15)位于保护壳(4)的内部。
4.根据权利要求1所述的一种方便搬运的船舶淡水处理装置，其特征在于：所述伸缩杆(20)的长度为可调筒(5)长度的五分之四。
5.根据权利要求1所述的一种方便搬运的船舶淡水处理装置，其特征在于：所述滑板(23)的侧面固定套接有橡胶圈(24)，所述橡胶圈(24)的外圈与可调筒(5)的内壁活动连接。
6.根据权利要求1所述的一种方便搬运的船舶淡水处理装置，其特征在于：所述淡水处理装置外壳(1)的内左壁固定连接有定位块(7)，所述顶盖(6)的上方设置有第二螺钉(8)，所述第二螺钉(8)的螺纹端贯穿顶盖(6)的上表面并延伸到定位块(7)的内部。
说明书
一种方便搬运的船舶淡水处理装置
技术领域
本发明涉及船舶技术领域，具体为一种方便搬运的船舶淡水处理装置。
背景技术
船舶是各种船只的总称，船舶是能航行或停泊于水域进行运输或作业的交通工具，按不同的使用要求而具有不同的技术性能、装备和结构型式，船舶是一种主要在地理水中运行的人造交通工具，另外，民用船一般称为船，军用船称为舰，小型船称为艇或舟，其总称为舰船或船艇，而船舶长期在海上运行，船员们的水资源自然离不开船舶淡水处理装置。
船舶淡水处理装置可以将海水转化成淡水，而当前的船舶淡水处理装置由于较重，在需要的时候不方便在甲板上搬运，浪费了搬运船舶淡水处理装置所需要的时间，同时也浪费了大量的体力，加快了船上资源消耗的速率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种方便搬运的船舶淡水处理装置，解决了当前的船舶淡水处理装置由于较重，在需要的时候不方便在甲板上搬运，浪费了搬运船舶淡水处理装置所需要的时间，同时也浪费了大量的体力，加快了船上资源消耗速率的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种方便搬运的船舶淡水处理装置，包括淡水处理装置外壳，所述淡水处理装置外壳的下方设置有支撑板，所述淡水处理装置外壳的上表面右侧活动连接有顶盖，所述淡水处理装置外壳的内底壁固定连接有水泵，所述水泵的进水端固定连通有进水管，所述进水管远离水泵的一端贯穿淡水处理装置外壳的内左壁并延伸到淡水处理装置外壳的左侧，所述水泵的输水端固定连通有出水管，所述淡水处理装置外壳的内底壁固定连接有隔离板，所述出水管远离水泵的一端贯穿隔离板的左侧面，所述淡水处理装置外壳的内底壁固定连接有过滤筛选装置，所述淡水处理装置外壳的内右壁固定连通有引导管。
所述支撑板的下表面两侧均活动连接有滚轮，所述淡水处理装置外壳的右侧面固定连接有可调筒，所述可调筒的内底壁固定连接有保护板，所述保护板的上表面固定连接有第一弹簧，所述第一弹簧远离保护板的一端固定连接有滑板，所述滑板的上表面固定连接有伸缩杆，所述可调筒的上方设置有扶块，所述伸缩杆远离滑板的一端贯穿可调筒的内顶壁并与扶块固定连接，所述可调筒的内右壁开设有移动孔和限位孔，所述限位孔位于移动孔的上方，所述可调筒的右侧面设置有第一螺钉，所述第一螺钉的螺纹端贯穿限位孔并与滑板的上表面接触。
优选的，所述支撑板的上表面固定连接有固定块，所述固定块的上表面固定连接有第二弹簧，所述第二弹簧远离固定块的一端与淡水处理装置外壳固定连接。
优选的，所述淡水处理装置外壳的下表面固定连接有保护块，所述保护块位于第二弹簧的内部，所述支撑板的上表面固定连接有保护壳，所述第二弹簧位于保护壳的内部。
优选的，所述伸缩杆的长度为可调筒长度的五分之四。
优选的，所述滑板的侧面固定套接有橡胶圈，所述橡胶圈的外圈与可调筒的内壁活动连接。
优选的，所述淡水处理装置外壳的内左壁固定连接有定位块，所述顶盖的上方设置有第二螺钉，所述第二螺钉的螺纹端贯穿顶盖的上表面并延伸到定位块的内部。
(三)有益效果
本发明提供了一种方便搬运的船舶淡水处理装置，具备以下有益效果：
1、该方便搬运的船舶淡水处理装置，通过在可调筒中设置伸缩杆配合扶块，同时通过限位孔和第一螺钉限位，使船舶淡水处理装置方便搬运，有效的解决了当前的船舶淡水处理装置由于较重，在需要的时候不方便在甲板上搬运，浪费了搬运船舶淡水处理装置所需要的时间，同时也浪费了大量的体力，加快了船上资源消耗速率的问题。
2、该方便搬运的船舶淡水处理装置，通过定位块配合顶盖上的第二螺钉，使船舶淡水处理装置便于打开维修，有效的解决了船舶淡水处理装置不方便打开维修，在船舶淡水处理装置损坏的时候维修不及时容易导致船员无淡水造成生命危险的问题。
