申请日2018.01.10
公开(公告)日2018.06.19
IPC分类号C02F9/14; C02F103/20
摘要
本发明公开了一种脉冲式一体化污水处理设备，包括第一集装反应箱、第二集装反应箱和第三集装反应箱，所述第一集装反应箱、第二集装反应箱和第三集装反应箱并排设置，所述第一集装反应箱设置有一级厌氧池和一级好氧池，所述第二集装反应箱设置有二级厌氧池和二级好氧池，所述第三集装反应箱设置有二沉池、混凝絮凝池、终沉池和清水池，所述清水池背离所述终沉池的一端设置有设备房，所述一级厌氧池的顶部设置有脉冲布水器，所述一级厌氧池的底部设置有第一布水管道，所述脉冲布水器连接所述第一布水管道。本技术方案用于解决现有污水处理设备存在占地面积大、处理效果差和泥水混合效果差的问题。
权利要求书
1.一种脉冲式一体化污水处理设备，其特征在于，包括第一集装反应箱、第二集装反应箱和第三集装反应箱，所述第一集装反应箱、第二集装反应箱和第三集装反应箱并排设置，所述第一集装反应箱由头端至尾端依次连接设置有一级厌氧池和一级好氧池，所述第二集装反应箱由尾端至头端依次连接设置有二级厌氧池和二级好氧池，所述第三集装反应箱由头端至尾端依次连接设置有二沉池、混凝絮凝池、终沉池和清水池，所述清水池背离所述终沉池的一端设置有设备房，所述设备房用于所述脉冲式一体化污水处理设备的设备控制，所述一级好氧池连接所述二级厌氧池，所述二级好氧池连接所述二沉池，所述一级厌氧池的顶部设置有脉冲布水器，所述一级厌氧池的底部设置有第一布水管道，所述脉冲布水器连接所述第一布水管道。
2.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述一级好氧池的底部设置有第二布水管道和第一布气管道。
3.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述二级厌氧池的底部设置有第三布水管道，所述二级厌氧池中设置有第一搅拌器。
4.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述二级好氧池的底部设置有第四布水管道和第二布气管道，所述二级好氧池的数量为2个。
5.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述二沉池中部设置有第一中空导流管，所述第一中空导流管竖直设置，且所述第一中空导流管的顶部开口露出于所述二沉池的液面，所述第一中空导流管的底部开口处设置有第一挡流板，所述二沉池底部为倒锥形结构。
6.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述终沉池中部设置有第二中空导流管，所述第二中空导流管竖直设置，且所述第二中空导流管的顶部开口露出于所述终沉池的液面，所述第二中空导流管的底部开口处设置有第二挡流板，所述终沉池底部为倒锥形结构。
7.根据权利要求1所述的一种脉冲式一体化污水处理设备，其特征在于，所述混凝絮凝池包括混凝池和絮凝池，所述混凝池中设置有第二搅拌器。
说明书
一种脉冲式一体化污水处理设备
技术领域
本发明属于有机废水处理技术领域，具体涉及一种脉冲式一体化污水处理设备。
背景技术
近年来，随着农业产业化的推进，以往分散式养殖畜禽的模式逐渐被集约化规模化养殖所取代，但是小规模养殖场因其操作灵活、抗风险能力强等特点，在中小城市周边及农村地区蓬勃发展，是农民增收的重要途径。
由于小规模畜禽养殖场资金有限，环保投入方面较少，废水污染物浓度高、产生量大，传统的还田利用和自然处理模式由于受土地的限制已不能满足城市近郊大量畜禽废水处理的要求，迫切需要找到一种经济、高效的工业化处理模式来处理小规模畜禽养殖废水，以实现达标排放。
现有的小型化处理设备虽然在低浓度的生活污水处理中效果尚可，但是针对高浓度的养殖废水还没有比较成熟的系统。传统设备大多采用气搅的方式实现泥水的混合，不仅泥水混合效果难以保证，而且还存在曝气系统堵塞问题非常不利于日常的运营维护。
发明内容
针对上述存在的技术问题，本发明提供了一种脉冲式一体化污水处理设备，以解决现有污水处理设备存在占地面积大、处理效果差和泥水混合效果差的问题，该脉冲式一体化污水处理设备应用于养殖废水中进行深度处理，安装、拆卸和移动方便，能够有效实现泥水混合，处理效果优异。

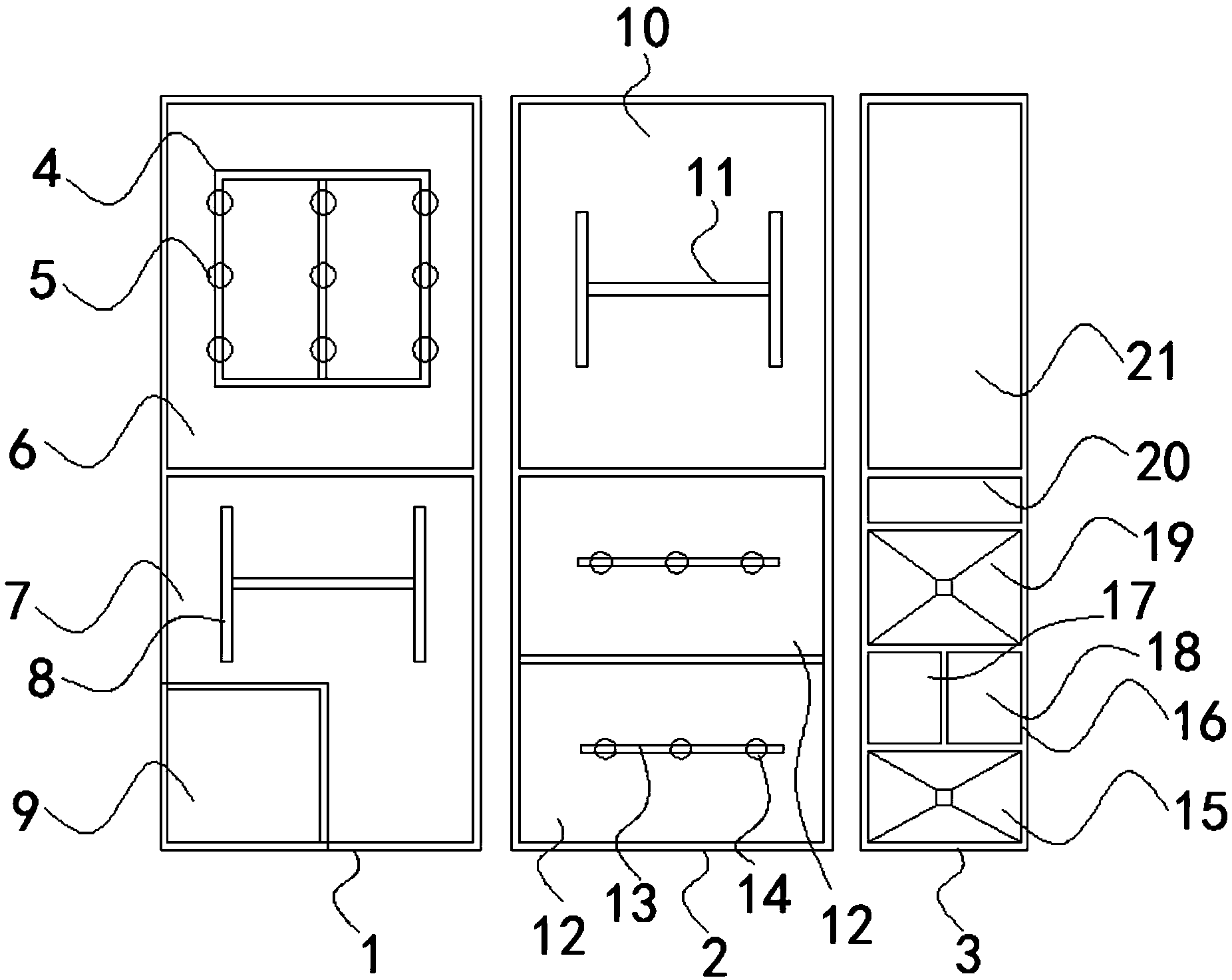

一种脉冲式一体化污水处理设备，包括第一集装反应箱、第二集装反应箱和第三集装反应箱，所述第一集装反应箱、第二集装反应箱和第三集装反应箱并排设置，所述第一集装反应箱由头端至尾端依次连接设置有一级厌氧池和一级好氧池，所述第二集装反应箱由尾端至头端依次连接设置有二级厌氧池和二级好氧池，所述第三集装反应箱由头端至尾端依次连接设置有二沉池、混凝絮凝池、终沉池和清水池，所述清水池背离所述终沉池的一端设置有设备房，所述设备房用于所述脉冲式一体化污水处理设备的设备控制，所述一级好氧池连接所述二级厌氧池，所述二级好氧池连接所述二沉池，所述一级厌氧池的顶部设置有脉冲布水器，所述一级厌氧池的底部设置有第一布水管道，所述脉冲布水器连接所述第一布水管道。
进一步的，所述一级好氧池的底部设置有第二布水管道和第一布气管道。
进一步的，所述二级厌氧池的底部设置有第三布水管道，所述二级厌氧池中设置有第一搅拌器。
进一步的，所述二级好氧池的底部设置有第四布水管道和第二布气管道，所述二级好氧池的数量为2个。
进一步的，所述二沉池中部设置有第一中空导流管，所述第一中空导流管竖直设置，且所述第一中空导流管的顶部开口露出于所述二沉池的液面，所述第一中空导流管的底部开口处设置有第一挡流板，所述二沉池底部为倒锥形结构。
进一步的，所述终沉池中部设置有第二中空导流管，所述第二中空导流管竖直设置，且所述第二中空导流管的顶部开口露出于所述终沉池的液面，所述第二中空导流管的底部开口处设置有第二挡流板，所述终沉池底部为倒锥形结构。
进一步的，所述混凝絮凝池包括混凝池和絮凝池，所述混凝池中设置有第二搅拌器。
相比于现有技术，本发明的优点在于：本脉冲式一体化污水处理设备针对养殖废水的高浓度特点(高COD和高氨氮)，采用厌氧好氧的多级交替再加上末端化学除磷系统的组合工艺，确保出水的水质。利用组合式的第一集装反应箱、第二集装反应箱和第三集装反应箱实现整个工艺的流程组合，避免一体化设备体积过大带来的运输问题，同时也便于该脉冲式一体化污水处理设备的安装和拆卸。而且利用脉冲布水器取代传统的进水曝气搅拌，通过脉冲系统不仅可以解决管网堵塞问题，而且还能起到高效的泥水混合作用。脉冲布水器利用液位差产生动力不需要额外提供动力源，所以可以节省一部分的风机能耗，降低一体化设备的运行费用。
