申请日2017.12.07
公开(公告)日2018.04.24
IPC分类号G01N1/14
摘要
本发明公开了一种高效污水取样检测装置，包括车架，所述车架底端设置有车轮，车架前端顶部设置有横梁，所述横梁前端套装有竖向滑杆，横梁上侧设置有第一竖向套筒，所述竖向滑杆套装在第一竖向套筒中，所述竖向滑杆侧边设置有竖向齿轨，所述横梁上设置有主动齿轮和驱动主动齿轮的第一电机，所述主动齿轮与竖向滑杆的竖向齿轨啮合传动，所述竖向滑杆底端固定设置有取样桶，所述车架右侧横梁下方设置有支撑板，所述支撑板上设置有污水检测机构，所述取样桶顶部侧边连接有输送管，所述横梁下侧设置有出料喷头，本发明提供一种高效污水取样检测装置，结构设置巧妙且布置合理，本发明取样方便，检测准确度高。
权利要求书
1.一种高效污水取样检测装置，包括车架，其特征在于，所述车架底端设置有车轮，车架前端顶部设置有横梁，所述横梁前端套装有竖向滑杆，横梁上侧设置有第一竖向套筒，所述竖向滑杆套装在第一竖向套筒中，所述竖向滑杆侧边设置有竖向齿轨，所述横梁上设置有主动齿轮和驱动主动齿轮的第一电机，所述主动齿轮与竖向滑杆的竖向齿轨啮合传动，所述竖向滑杆底端固定设置有取样桶，所述车架右侧横梁下方设置有支撑板，所述支撑板上设置有污水检测机构，所述取样桶顶部侧边连接有输送管，所述横梁下侧设置有出料喷头，所述出料喷头通过输送管与取样桶连通，所述输送管上设置有输送泵，所述取料筒内底部设置有密封板，密封板倾斜套装在取料筒内，所述密封板与取料筒铰接连接，密封板下方设置有固定钩，所述固定钩上设置有拉绳，所述取料筒内顶部设置有机仓，取料筒中部套装有竖向转轴，所述竖向转轴上设置有螺旋页，机仓内设置有驱动竖向转轴转动的第四电机，所述横梁右端上方设置有滚轮和驱动滚轮的第三电机，拉绳外侧端部套装在滚轮上。
2.根据权利要求1所述的高效污水取样检测装置，其特征在于，所述污水检测机构包括水平支架和检测盘，所述检测盘上安装有检测试纸，车架对应支撑板侧壁设置有对比色卡。
3.根据权利要求2所述的高效污水取样检测装置，其特征在于，所述水平支架上设置有水平滑轨，检测盘通过左右两端设置的滑块套装在水平滑轨上，所述支撑板上设置有主动轴和驱动主动轴转动的第二电机，所述主动轴上固定设置有曲柄杆，所述曲柄杆外侧端部通过连杆与滑块铰接连接构成曲柄滑块机构。
4.根据权利要求1所述的高效污水取样检测装置，其特征在于，所述横梁右端固定设置有导向伸缩杆，导向伸缩杆包括包括第二竖向套筒和导向杆，导向杆底端与取料筒固定连接，且导向杆底端与取料筒底端平齐。
5.根据权利要求1所述的高效污水取样检测装置，其特征在于，所述拉绳套装在导向伸缩杆内。
6.根据权利要求1所述的高效污水取样检测装置，其特征在于，所述导向伸缩杆内底端设置有导线轮，拉绳套装在导线轮上。
说明书
一种高效污水取样检测装置
技术领域
本发明涉及污水检测设备技术领域，具体是一种高效污水取样检测装置。
背景技术
水是人类生存的基础，也是人类生产活动的重要生产资源。人们采用适当的净化方法，对水进行净化处理，以满足人类生活或生产工艺对水的需求。随着水资源的短缺和水污染的加剧，人们普片重视了水资源的保护，水污染的防治和水再利用工作，而水质化验更是确定水处理的方案，选择合理的水处理方案和流程，监测水质污染和治理是对工程的正常运行的重要手段。污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。当今环保主题是大众关注的焦点，污水的排放是其中关注之一，目前对于污水取样检测的方式方法耗费大量的人力物力，成本较高，且难以根据污水的pH值调和，取样检测误差较大，检测不精准的缺点，因此函需研发一种能够精确检测污水的pH值并按照一定的酸碱比例中和污水达标的污水取样检测装置。
发明内容
本发明的目的在于提供一种高效污水取样检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

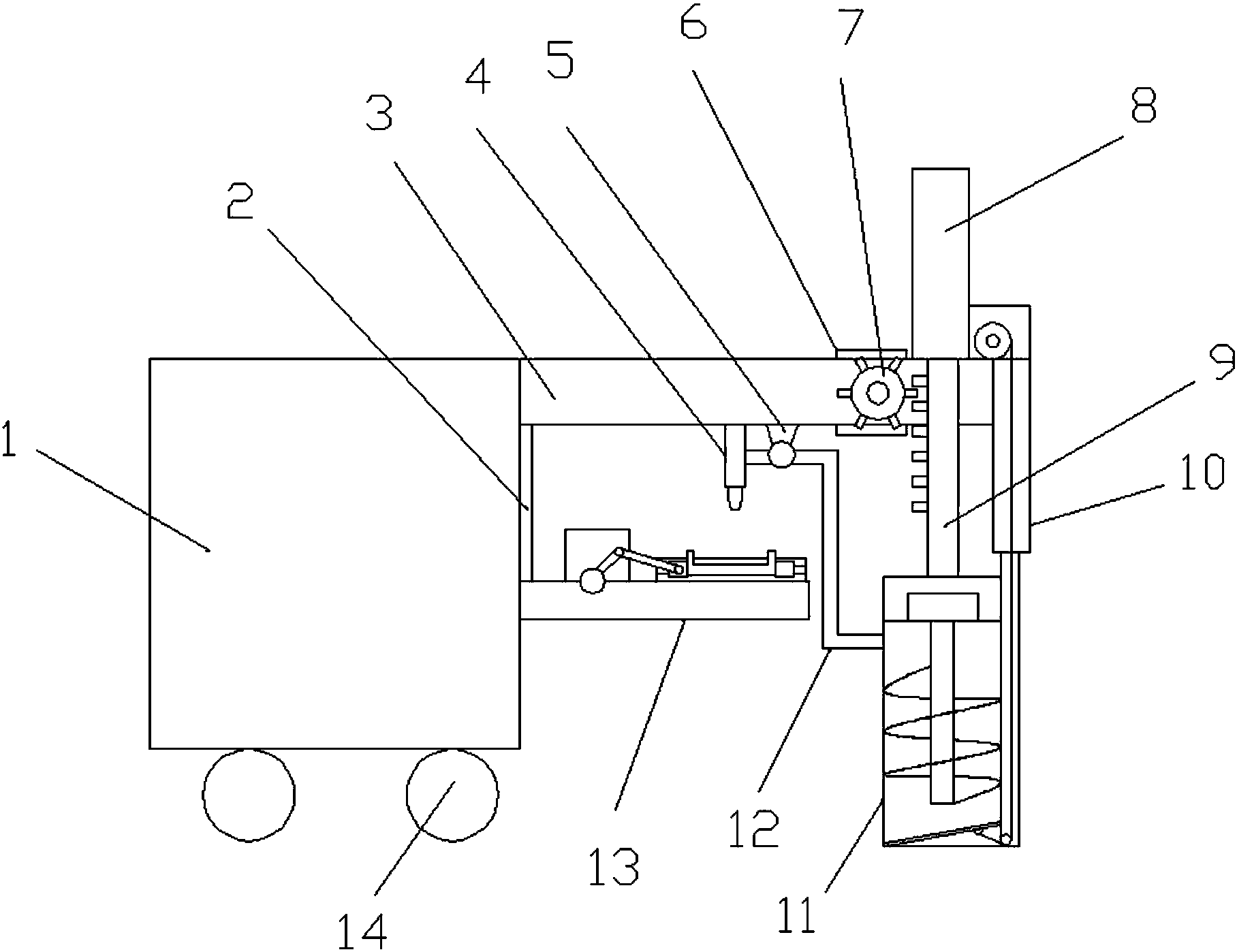

一种高效污水取样检测装置，包括车架，所述车架底端设置有车轮，车架前端顶部设置有横梁，所述横梁前端套装有竖向滑杆，横梁上侧设置有第一竖向套筒，所述竖向滑杆套装在第一竖向套筒中，所述竖向滑杆侧边设置有竖向齿轨，所述横梁上设置有主动齿轮和驱动主动齿轮的第一电机，所述主动齿轮与竖向滑杆的竖向齿轨啮合传动，所述竖向滑杆底端固定设置有取样桶，所述车架右侧横梁下方设置有支撑板，所述支撑板上设置有污水检测机构，所述取样桶顶部侧边连接有输送管，所述横梁下侧设置有出料喷头，所述出料喷头通过输送管与取样桶连通，所述输送管上设置有输送泵。
作为本发明进一步的方案：所述污水检测机构包括水平支架和检测盘，所述水平支架上设置有水平滑轨，所述检测盘上安装有检测试纸，车架对应支撑板侧壁设置有对比色卡。
作为本发明再进一步的方案：所述水平支架上设置有水平滑轨，检测盘通过左右两端设置的滑块套装在水平滑轨上，所述支撑板上设置有主动轴和驱动主动轴转动的第二电机，所述主动轴上固定设置有曲柄杆，所述曲柄杆外侧端部通过连杆与滑块铰接连接构成曲柄滑块机构。
作为本发明再进一步的方案：所述取料筒内底部设置有密封板，密封板倾斜套装在取料筒内，所述密封板与取料筒铰接连接，密封板下方设置有固定钩，所述固定钩上设置有拉绳。
作为本发明再进一步的方案：所述横梁右端固定设置有导向伸缩杆，导向伸缩杆包括包括第二竖向套筒和导向杆，导向杆底端与取料筒固定连接，且导向杆底端与取料筒底端平齐。
作为本发明再进一步的方案：所述拉绳套装在导向伸缩杆内。
作为本发明再进一步的方案：所述导向伸缩杆内底端设置有导线轮，拉绳套装在导线轮上。
作为本发明再进一步的方案：所述横梁右端上方设置有滚轮和驱动滚轮的第三电机，拉绳外侧端部套装在滚轮上。
作为本发明再进一步的方案：所述取料筒内顶部设置有机仓，取料筒中部套装有竖向转轴，所述竖向转轴上设置有螺旋页，机仓内设置有驱动竖向转轴转动的第四电机。
与现有技术相比，本发明的有益效果是：
本发明提供一种高效污水取样检测装置，结构设置巧妙且布置合理，本发明取样方便，第一电机驱动主动齿轮与竖向滑杆的竖向齿轨啮合传动驱动取料筒进入污水中，第三电机驱动滚轮转动放松拉绳，污水在压力的左右下压开密封板进入取料筒中，另外第四电机驱动竖向转轴转动，竖向转轴上的螺旋页帮助抽取污水，输送泵将取料筒中的污水输送到出料喷头中;出料喷头向检测盘中喷洒待检测污水，第二电机驱动主动轴转动，主动轴通过曲柄杆驱动滑块左右移动，滑块带动检测盘左右运动，使得检测盘上的检测试纸与污水均匀接触，提高检测准确度。
