申请日2018.01.10
公开(公告)日2018.07.27
IPC分类号G05B19/042
摘要
本实用新型涉及污水处理设备的技术领域，公开了一种污水处理设备运行的可调式在线监控系统，包括主控芯片和服务器，所述主控芯片分别电连接有报警模块、无线通信模块和A/D转换器，无线通信模块与所述服务器通信连接，服务器通过无线网络连接有移动终端;还包括挂板和其端部的U型挂钩，所述U型挂钩的内部配设有压紧机构，挂板的侧壁上滑动设置有安装座且安装座上装配有与所述A/D转换器电连接的水位传感器;所述挂板的端部设有调节杆且调节杆的端部转动连接有安装板，安装板上装配有与所述A/D转换器电连接的pH传感器、温度传感器和COD传感器，达到实现对设备运行的数据进行远程实时监控，可对各个监测传感器的位置灵活调节以及便于定期检修的目的。
权利要求书
1.一种污水处理设备运行的可调式在线监控系统，包括主控芯片和服务器，其特征在于，所述主控芯片分别电连接有报警模块、无线通信模块和A/D转换器，无线通信模块通过GPRS通信网络与所述服务器通信连接，服务器通过无线网络连接有移动终端;还包括挂板和一体成型于挂板端部的U型挂钩，所述U型挂钩的内部配设有压紧机构;所述挂板的侧壁上沿其长度方向滑动设置有安装座，安装座配设有紧固机构且安装座上装配有水位传感器;所述挂板的端部设有螺纹套筒，螺纹套筒内螺纹连接有调节杆且调节杆的端部转动连接有安装板，安装板上装配有pH传感器、温度传感器和COD传感器;所述水位传感器、pH传感器、温度传感器和COD传感器分别与所述A/D转换器电连接。
2.根据权利要求1所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述压紧机构包括压板和两个垂直连接于压板上的滑杆，所述滑杆滑动设置于所述U型挂钩上且滑杆的端部与U型挂钩之间设有套于滑杆上的弹簧。
3.根据权利要求2所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述滑杆的端部设有外螺纹，压板上设有与外螺纹相匹配的内螺纹孔。
4.根据权利要求2所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述压板的端部设为弧形倒角。
5.根据权利要求1所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述紧固机构包括开设于挂板上的条形槽孔，所述安装座的底部垂直连接有与条形槽孔相匹配的螺杆且螺杆的端部螺纹连接有锁紧螺母。
6.根据权利要求1所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述报警模块为声音报警器、灯光报警器或声光报警器。
7.根据权利要求1所述的污水处理设备运行的可调式在线监控系统，其特征在于，所述主控芯片为stc89c52单片机最小系统。
说明书
一种污水处理设备运行的可调式在线监控系统
技术领域
本实用新型涉及污水处理设备的技术领域，具体地，涉及一种污水处理设备运行的可调式在线监控系统。
背景技术
污水处理设备能有效处理城区的生活污水、工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，如今污水处理是人们非常关注的一方面，而且随着互联网和智能技术的发展，如果将互联网和智能科技运用在污水处理控制上，会大大提高控制的效果。
污水处理过程中通过多种方式的生化接触氧化工艺对污水进行处理，各个工艺段中，机电设备和检测分析仪表必不可少，整个污水处理厂的正常运行离不开机电设备和检测分析仪器的正常工作。当某一设备出故障，需要及时切换到备用设备上，如果不对机电设备的运行状况进行及时掌握，无法实现上述切换工作。如果工厂在某工艺段处理出故障，水质处理不达标，需要及时调整处理工艺，因此，需要将在线分析仪器的数据监测起来，因此机电设备运行状态和仪器仪表监测非常重要。
目前在线监控系统中各个用于监控数据的传感器均是采用固定连接的方式安装在污水处理设备的各个监测位置上，存在以下两个缺点：(1)污水处理设备中不同的反应池对于传感器的位置要求不同，无法进行灵活调节以适应匹配;(2)在设备运行中，对于出现故障的传感器无法快速进行拆除维修，必须要停机清空反应池后才能维修，操作复杂，影响设备的运行效率。
现有的在线监控系统一般是通过现场的报警模块对车间的工人进行提醒，对于不在工位的工人无法实时掌控设备运行的各项数据，导致工人不能实时掌控设备运行的预警信息，对于设备运行的监管力度不够。
实用新型内容
为改善上述技术问题，本实用新型提供了一种污水处理设备运行的可调式在线监控系统以达到实现对设备运行的数据进行远程实时监控，可对各个监测传感器的位置灵活调节以及快速拆除监测传感器以进行定期检修的目的。

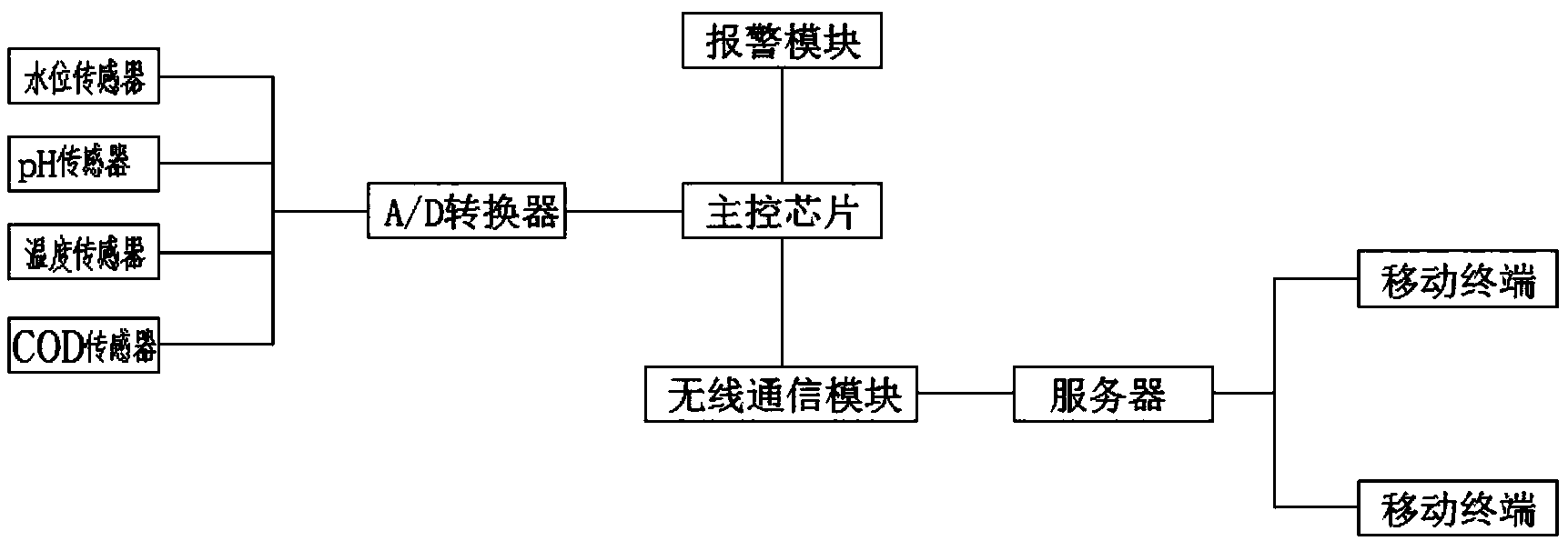

为了实现上述技术效果，本实用新型所提供的技术方案是：一种污水处理设备运行的可调式在线监控系统，包括主控芯片和服务器，所述主控芯片分别电连接有报警模块、无线通信模块和A/D转换器，无线通信模块通过GPRS通信网络与所述服务器通信连接，服务器通过无线网络连接有移动终端;还包括挂板和一体成型于挂板端部的U型挂钩，所述U型挂钩的内部配设有压紧机构;所述挂板的侧壁上沿其长度方向滑动设置有安装座，安装座配设有紧固机构且安装座上装配有水位传感器;所述挂板的端部设有螺纹套筒，螺纹套筒内螺纹连接有调节杆且调节杆的端部转动连接有安装板，安装板上装配有pH传感器、温度传感器和COD传感器;所述水位传感器、pH传感器、温度传感器和COD传感器分别与所述A/D转换器电连接。
进一步地，所述压紧机构包括压板和两个垂直连接于压板上的滑杆，所述滑杆滑动设置于所述U型挂钩上且滑杆的端部与U型挂钩之间设有套于滑杆上的弹簧。
进一步地，所述滑杆的端部设有外螺纹，压板上设有与外螺纹相匹配的内螺纹孔。
进一步地，所述压板的端部设为弧形倒角。
进一步地，所述紧固机构包括开设于挂板上的条形槽孔，所述安装座的底部垂直连接有与条形槽孔相匹配的螺杆且螺杆的端部螺纹连接有锁紧螺母。
进一步地，所述报警模块为声音报警器、灯光报警器或声光报警器。
进一步地，所述主控芯片为stc89c52单片机最小系统。
相比于现有技术，本实用新型的有益效果是：
1.采用本实用新型的可调式在线监控系统中，通过水位传感器、pH传感器、温度传感器和COD传感器分别采集数据并反馈至主控芯片，主控芯片通过其预设的阀值进行触发报警模块对现场工人进行报警提示，同时，将数据通过服务器传送至移动终端，移动终端对监测数据进行实时展示，便于现场人员对监测数据的宏观掌控，以及时作出应对方案;
2.挂板通过U型挂钩快速挂接于污水处理设备的各个反应池侧壁上，便于对挂板上的水位传感器、pH传感器、温度传感器和COD传感器进行定期检修和更换，并且通过调节安装座可对水位传感器的高度位置进行调整，通过旋转调节杆可对安装板上的pH传感器、温度传感器和COD传感器的位置进行调整，以适配不同的数据测试需求;
3.U型挂钩上的压紧机构可实现挂板的快速稳定安装，保证污水处理设备运行过程中能够自由取放U型挂钩，根据测试需求灵活调节各个传感器的高度位置，不用停机进行安装，提高了污水处理设备的运行效率。
