申请日2018.07.12
公开(公告)日2018.11.20
IPC分类号C02F9/02
摘要
本发明公开了一种清扫型污水分级处理环保装置，所述处理箱一侧的顶端固定设有污水管，所述处理箱的顶端固定设有驱动电机，所述处理箱的内部设有吸油装置，所述处理箱内还固定设有隔板与储油箱，所述隔板与储油箱之间为除油区域，所述隔板的另一侧为除漂浮物区域，所述除漂浮物区域内设有漂浮物分离装置和曲柄连杆机构，所述处理箱顶面固定设有蜗轮蜗杆机构，所述处理箱的外侧固定设有外侧罩，所述第二同步轮一侧的处理箱内壁上固定连接压油装置，本发明所提供的装置能够对生活污水进行除漂浮物、除油以及污泥沉淀等操作，且还能够将污水中的油类物质进行回收再利用，结构简单，功能性强。
权利要求书

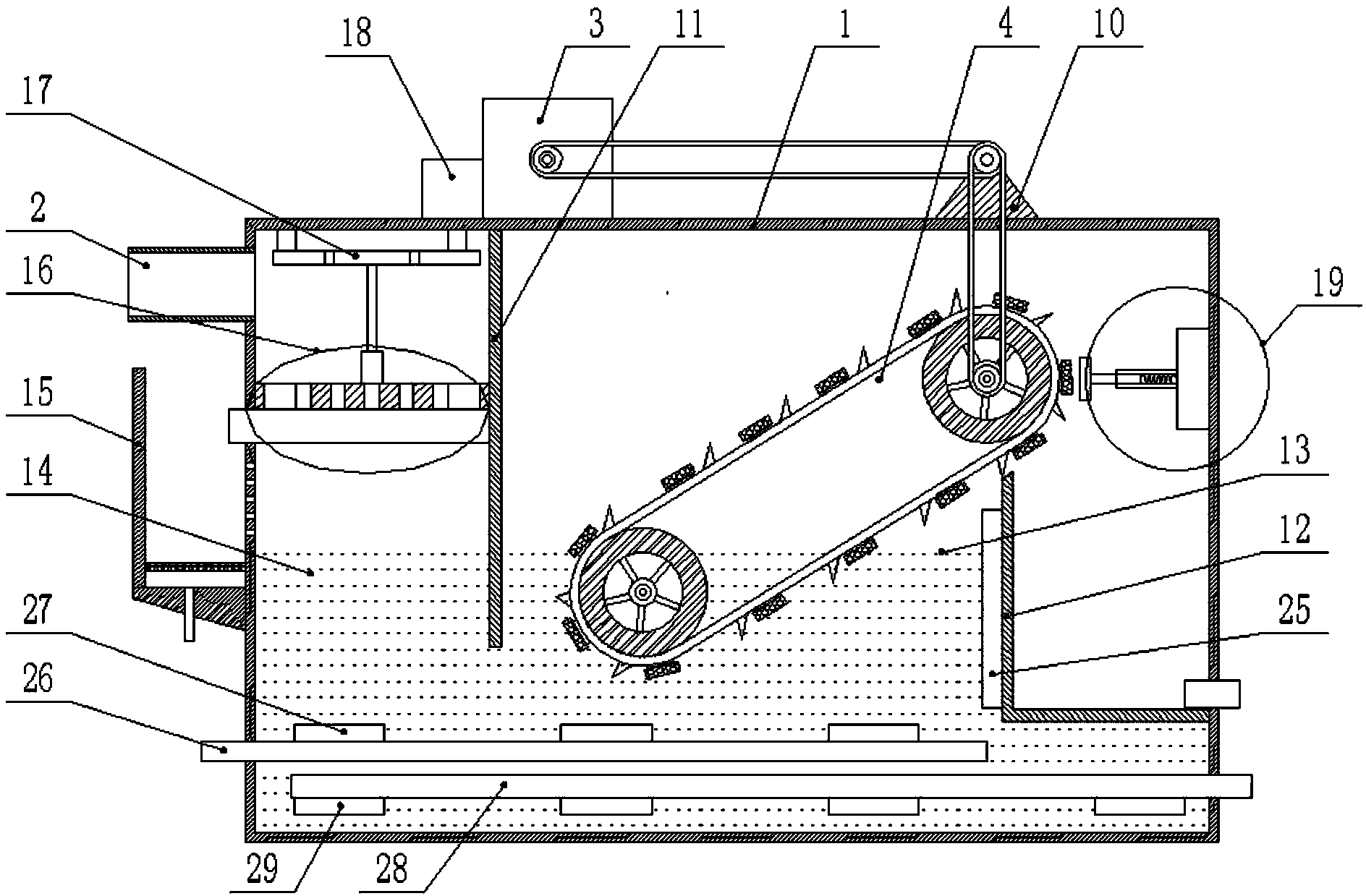

1.一种清扫型污水分级处理环保装置，包括处理箱(1)，所述处理箱(1)一侧的顶端固定设有污水管(2)，其特征在于，所述处理箱(1)的顶端固定设有驱动电机(3)，所述处理箱(1)的内部设有吸油装置(4)，所述吸油装置(4)包括第一同步轮(5)和第二同步轮(6)，所述第一同步轮(5)与第二同步轮(6)通过同步带(7)相连接，所述同步带上固定设有多个磁铁块(8)，每个所述磁铁块(8)上均固定连接碳海绵(9)，所述处理箱(1)内还固定设有隔板(11)与储油箱(12)，所述隔板(11)与储油箱(12)之间为除油区域(13)，所述隔板(11)的另一侧为除漂浮物区域(14)，所述除漂浮物区域(14)内设有漂浮物分离装置(16)和曲柄连杆机构(17)，所述处理箱(1)顶面固定设有蜗轮蜗杆机构(18)，所述处理箱(1)的外侧固定设有外侧罩(15)，所述第二同步轮(6)一侧的处理箱(1)内壁上固定连接压油装置(19)，所述压油装置(19)包括固定板(20)、套筒(21)和磁铁棒(22)，所述固定板(20)与处理箱(1)固定连接，所述套筒(21)与固定板(20)固定连接，所述套筒(21)内部设有弹簧(23)，所述弹簧(23)固定连接磁铁棒(22)，所述磁铁棒(22)固定连接挤压板(24)，所述处理箱(1)的底端固定设有排水管(26)和污泥管(28)。
2.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述储油箱(12)的外部固定连接液位传感器(25)。
3.根据权利要求2所述的清扫型污水分级处理环保装置，其特征在于，所述污水管(2)上固定设有电动调节阀，所述处理箱(1)的外部固定设有PLC传感器，所述PLC传感器与液位传感器、电动调节阀、驱动电机(3)均电性连接。
4.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述排水管(26)的上端固定设有多个排水口(27)，所述污泥管(28)的下端固定设有多个排污口(29)。
5.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，每个所述碳海绵(9)一侧的同步带(7)上均固定连接挡油块，所述挡油块倾斜设置。
6.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述挤压板(24)上开设有多个挤出孔。
7.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述处理箱(1)的顶端固定设有第一固定座(10)。
8.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述外侧罩(15)与处理箱(1)的连接处开设有多个通孔。
9.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述漂浮物分离装置(16)包括外固定罩(30)和底壳(34)，所述底壳(34)与处理箱(1)固定连接，所述底壳(34)的顶端固定连接外固定罩(30)，所述外固定罩(30)的内部设有内固定块(31)，所述内固定块(31)上开设有排水孔(32)，所述内固定块(31)的四侧设有流出槽(33)，所述底壳(34)内设有与流出槽(33)相对应的流出通道。
10.根据权利要求1所述的清扫型污水分级处理环保装置，其特征在于，所述曲柄连杆机构(17)包括曲柄、连杆以及摇杆，所述连杆固定连接清理板，所述蜗轮蜗杆结构(18)包括蜗轮和蜗杆。
说明书
一种清扫型污水分级处理环保装置
技术领域
本发明涉及一种污水处理装置，具体是一种清扫型污水分级处理环保装置。
背景技术
近年来随着城市化进程的加快，经济的飞速发展和人口的的不断增长，对水资源的需求量与日俱增，造成水资源日益紧张。在我国600多个城市中，目前400多个城市供水不足。由于城市的快速发展和人口数量的不断增加，我国的生活污水越来越多。环保总局报告显示，目前城市生活污水排放量以年均5%的速度递增，已超过工业污水排放量。大量污水废水的排放严重污染了环境和水源，造成水质日益恶化。当前水体污染已成为环境污染中的一个具有普遍性的重大问题，水质恶化已影响到我国许多城镇饮用水的质量，甚至危及人类的生活，因此迫切需要采取有效措施净化污染水体。
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，除此之外，生活污水中还含有漂浮物垃圾和各种油类物质，长期的积累会造成城市排水管道的堵塞。因此，必须对生活污水进行简洁有效的处理。
在现有技术中，生活污水的处理一般需要经过多个处理池进行分级处理，对于污水中的漂浮物需要先通过一个污水池进行过滤，对于污水中的油类物质往往通过添加化学品的方式将油分解，其成本较高，且油类物质无法回收利用，对污水的各项指标处理较为麻烦，灵活性和简约性较差，有待于进一步的改进。
发明内容
本发明的目的在于提供一种清扫型污水分级处理环保装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种清扫型污水分级处理环保装置，所述处理箱一侧的顶端固定设有污水管，所述处理箱的顶端固定设有驱动电机，所述处理箱的内部设有吸油装置，所述吸油装置包括第一同步轮和第二同步轮，所述第一同步轮与第二同步轮通过同步带相连接，所述同步带上固定设有多个磁铁块，每个所述磁铁块上均固定连接碳海绵，所述处理箱内还固定设有隔板与储油箱，所述隔板与储油箱之间为除油区域，所述隔板的另一侧为除漂浮物区域，所述除漂浮物区域内设有漂浮物分离装置和曲柄连杆机构，所述处理箱顶面固定设有蜗轮蜗杆机构，所述处理箱的外侧固定设有外侧罩，所述第二同步轮一侧的处理箱内壁上固定连接压油装置，所述压油装置包括固定板、套筒和磁铁棒，所述固定板与处理箱固定连接，所述套筒与固定板固定连接，所述套筒内部设有弹簧，所述弹簧固定连接磁铁棒，所述磁铁棒固定连接挤压板，所述处理箱的底端固定设有排水管和污泥管。
作为本发明进一步的方案：所述储油箱的外部固定连接液位传感器。
作为本发明进一步的方案：所述污水管上固定设有电动调节阀，所述处理箱的外部固定设有PLC传感器，所述PLC传感器与液位传感器、电动调节阀、驱动电机均电性连接。
作为本发明进一步的方案：所述排水管的上端固定设有多个排水口，所述污泥管的下端固定设有多个排污口。
作为本发明进一步的方案：每个所述碳海绵一侧的同步带上均固定连接挡油块，所述挡油块倾斜设置。
作为本发明进一步的方案：所述挤压板上开设有多个挤出孔。
作为本发明进一步的方案：所述处理箱的顶端固定设有第一固定座。
作为本发明进一步的方案：所述外侧罩15与处理箱1的连接处开设有多个通孔。
作为本发明进一步的方案：所述漂浮物分离装置包括外固定罩和底壳，所述底壳与处理箱固定连接，所述底壳的顶端固定连接外固定罩，所述外固定罩的内部设有内固定块，所述内固定块上开设有排水孔，所述内固定块的四侧设有流出槽，所述底壳内设有与流出槽相对应的流出通道。
作为本发明进一步的方案：所述曲柄连杆机构包括曲柄、连杆以及摇杆，所述连杆固定连接清理板，所述蜗轮蜗杆结构包括蜗轮和蜗杆。
与现有技术相比，本发明的有益效果是：本发明通过在处理箱内设置除油区域和除漂浮物区域，在除漂浮物区域内设置漂浮物分离装置和曲柄连杆机构，能够将生活污水中体积较大的漂浮物进行清扫并导入至外侧罩内，能够对污水进行初步的粗过滤，通过设置吸油装置和压油装置能够将污水中的油类物质吸收并进行收集，既清除了污水中的油类物质，又能够将这些油类物质进行回收，节约了资源，实现可持续发展，通过设置污泥管和排水管能够将沉淀在处理箱底部的污泥和上层的污水进行分类抽离，对污水进行进一步的处理，处理效果好。
