申请日2017.12.06
公开(公告)日2018.04.24
IPC分类号C02F11/12; B01D50/00; B01D53/84; B01D53/76; F23G7/00; F23J15/00; F23J15/02; F23J15/04; F23J15/06
摘要
本发明公开了一种污泥深度脱水自焚烧系统，包括自焚烧部分和尾气处理部分，所述自焚烧部分包括有污泥池和污泥泵，所述污泥泵输入端通过连接管连通于污泥池，所述污泥泵输出端通过连接管连通有深度脱水机，所述深度脱水机一侧设有皮带输送机，所述皮带输送机另一侧设有泥斗，所述泥斗通过连接管连通有立式输送机，所述立式输送机通过连接管连通有污泥焚烧炉，所述污泥焚烧炉上方通过连接管连通有二燃室。本发明结构新颖，能够污泥进行深度脱水，并且对尾气进行有效处理，且除尘除油除臭，处理效果好，不会对空气二次污染，同时处理好的污泥不需要填埋，可以减少对环境无害，性质稳定，处理好的污泥还可以资源利用。
权利要求书

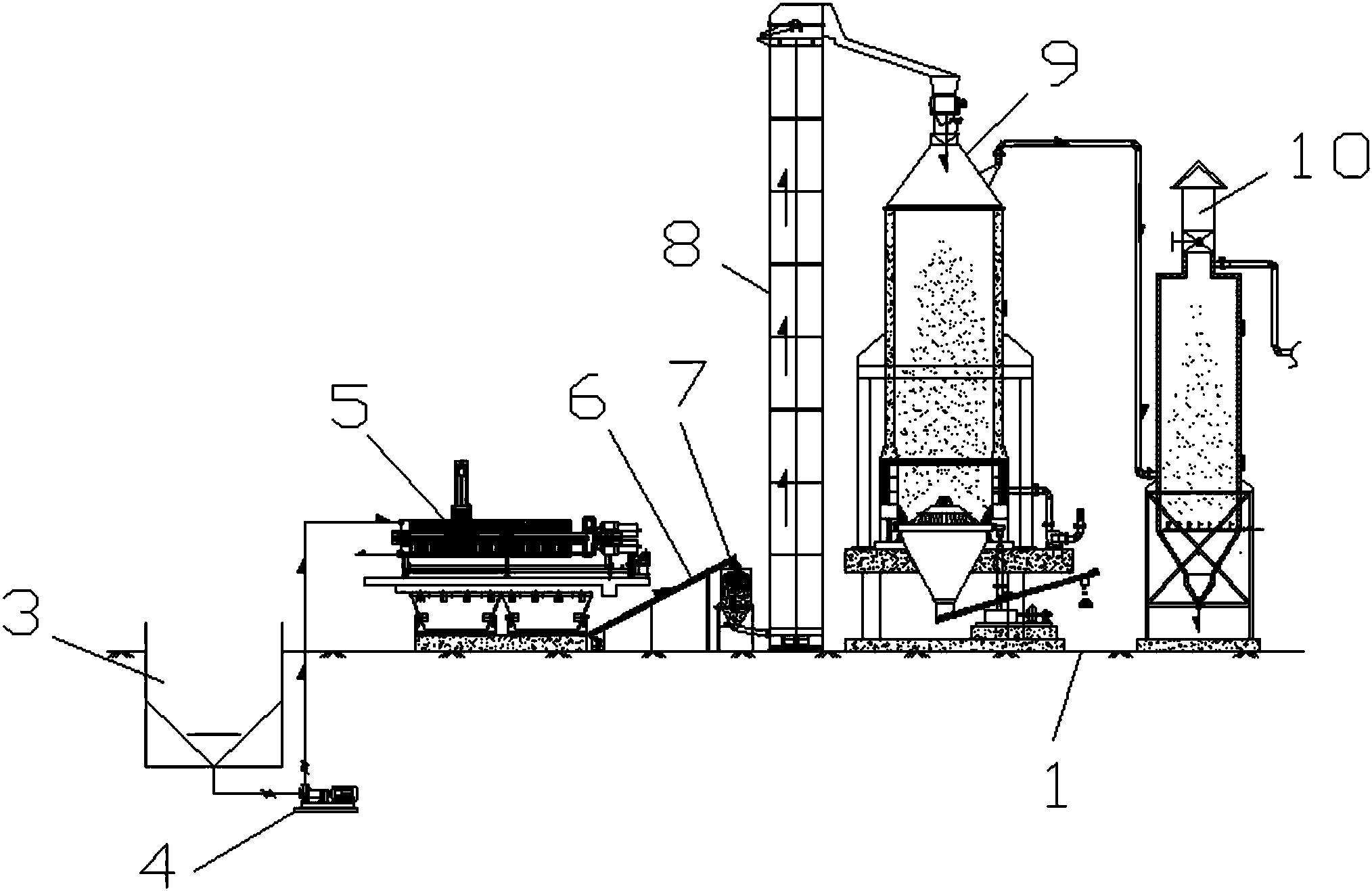

1.一种污泥深度脱水自焚烧系统，包括自焚烧部分(1)和尾气处理部分(2)，其特征在于：所述自焚烧部分(1)包括有污泥池(3)和污泥泵(4)，所述污泥泵(4)输入端通过连接管连通于污泥池(3)，所述污泥泵(4)输出端通过连接管连通有深度脱水机(5)，所述深度脱水机(5)一侧设有皮带输送机(6)，所述皮带输送机(6)另一侧设有泥斗(7)，所述泥斗(7)通过连接管连通有立式输送机(8)，所述立式输送机(8)通过连接管连通有污泥焚烧炉(9)，所述污泥焚烧炉(9)上方通过连接管连通有二燃室(10)，所述二燃室(10)通过连接管连通有旋风除尘器(11)，所述旋风除尘器(11)通过连接管连通有换热锅炉(12)，所述换热锅炉(12)通过连接管连通有烟气净化装置(13)，所述烟气净化装置(13)通过连接管连接有水喷淋除尘器(14)，所述水喷淋除尘器(14)一侧设有臭氧氧化装置(15)，所述臭氧氧化装置(15)通过连接管连通有生物除臭装置(16)，所述生物除臭装置(16)通过连接管连通有烟囱(17)。
2.根据权利要求1所述的一种污泥深度脱水自焚烧系统，其特征在于：所述烟气净化装置(13)通过连接管连接有泥水分离槽(22)，所述泥水分离槽(22)通过连接管连通有清水泵(18)，所述清水泵(18)输出端通过连接管连接于烟气净化装置(13)。
3.根据权利要求1所述的一种污泥深度脱水自焚烧系统，其特征在于：所述水喷淋除尘器(14)一侧安装有循环泵(19)。
4.根据权利要求1所述的一种污泥深度脱水自焚烧系统，其特征在于：所述臭氧氧化装置(15)一侧设有风机(20)，所述风机(20)的输入端与输出端分别通过连接管连通于水喷淋除尘器(14)与臭氧氧化装置(15)。
5.根据权利要求1所述的一种污泥深度脱水自焚烧系统，其特征在于：所述臭氧氧化装置(15)一侧安装有臭氧发生器(21)。
说明书
一种污泥深度脱水自焚烧系统
技术领域
本发明涉及施肥设备技术领域，具体为一种污泥深度脱水自焚烧系统。
背景技术
活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，1912年由英国的克拉克和盖奇发现，活性污泥可分为好氧活性污泥和厌氧颗粒活性污泥，活性污泥主要用来处理污废水。活性污泥法是利用悬浮生长的微生物絮体处理有机污水的一类好氧处理方法。
污泥因为活性的，随着时间的增长，体积会越来越大，对环境影响也会越来越大，一直都是脱水好的污泥填埋在土里，对土壤造成危害，所以提供一种污泥深度脱水自焚烧系统来解决上述出现的问题十分有必要。
发明内容
本发明的目的在于提供一种污泥深度脱水自焚烧系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥深度脱水自焚烧系统，包括自焚烧部分和尾气处理部分，所述自焚烧部分包括有污泥池和污泥泵，所述污泥泵输入端通过连接管连通于污泥池，所述污泥泵输出端通过连接管连通有深度脱水机，所述深度脱水机一侧设有皮带输送机，所述皮带输送机另一侧设有泥斗，所述泥斗通过连接管连通有立式输送机，所述立式输送机通过连接管连通有污泥焚烧炉，所述污泥焚烧炉上方通过连接管连通有二燃室，所述二燃室通过连接管连通有旋风除尘器，所述旋风除尘器通过连接管连通有换热锅炉，所述换热锅炉通过连接管连通有烟气净化装置，所述烟气净化装置通过连接管连接有水喷淋除尘器，所述水喷淋除尘器一侧设有臭氧氧化装置，所述臭氧氧化装置通过连接管连通有生物除臭装置，所述生物除臭装置通过连接管连通有烟囱。
优选的，所述烟气净化装置通过连接管连接有泥水分离槽，所述泥水分离槽通过连接管连通有清水泵，所述清水泵输出端通过连接管连接于烟气净化装置。
优选的，所述水喷淋除尘器一侧安装有循环泵。
优选的，所述臭氧氧化装置一侧设有风机，所述风机的输入端与输出端分别通过连接管连通于水喷淋除尘器与臭氧氧化装置。
优选的，所述臭氧氧化装置一侧安装有臭氧发生器。
与现有技术相比，本发明的有益效果是：本发明一种污泥深度脱水自焚烧系统，结构新颖，能够污泥进行深度脱水，并且对尾气进行有效处理，且除尘除油除臭，处理效果好，不会对空气二次污染，同时处理好的污泥不需要填埋，可以减少对环境无害，性质稳定，处理好的污泥还可以资源利用，现在在隔膜里增加承压能力，使得污泥脱水从55%——96%后，就可以自己自燃，绝干性减到90%，且不需要增加助燃剂和外加热源。通过自焚烧部分的深度脱水机对污泥进行脱水处理，在污泥焚烧炉中进行焚烧处理，焚烧产生的气体在尾气处理部分的烟气净化装置、水喷淋除尘器、臭氧氧化器和生物除臭装置的处理下使得尾气被净化得到处理。
