废水多级过滤系统

发布时间:2019-4-19 8:34:16  中国污水处理工程网

  申请日2017.12.06

  公开(公告)日2018.04.24

  IPC分类号C02F9/04

  摘要

  本发明提供了一种废水多级过滤系统,包括:第一过滤池、第二过滤池、第三过滤池以及沉淀剂制备装置,所述第一过滤池、第二过滤池以及第三过滤池依次连通。本发明设置了三种粒度不同的过滤池,从而实现了污水的多级过滤,同时通过与一沉淀剂制备装置连通,实现了从沉淀剂的制备到沉淀的吸附过程的全程的自动化,在保证了过滤效果的同时,提升过滤效率。




  权利要求书

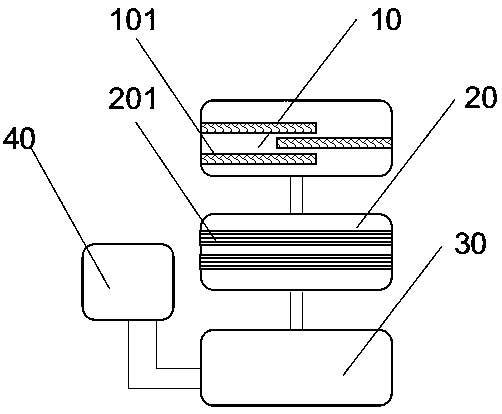

  1.一种废水多级过滤系统,其特征在于,包括:第一过滤池、第二过滤池、第三过滤池以及沉淀剂制备装置,所述第一过滤池、第二过滤池以及第三过滤池依次连通;

  第一过滤池上方设置有污水进水管,第一过滤池下部安装有排出管,第一过滤池内安装有交错排布不止一个铁丝挡板以去除直径大于2厘米的悬浮物;

  所述第二过滤池沿污水流向依次安置有不止一个过滤板以去除直径大于100微米的悬浮颗粒,所述过滤板中间设置有双层过滤铁丝挡网,双层过滤铁丝挡网之间布设过滤层,所述过滤层包括石英砂层和过滤网,所述过滤网设置在石英砂层的上方,且之间留有间隙;

  所述沉淀剂制备装置包括第一试剂存储室、第二试剂存储室、第三试剂存储室、第四试剂存储室、第五试剂存储室以及混合室,所述第一试剂存储室通过第一调控阀与所述混合室连通,所述第二试剂存储室通过第二调控阀与所述混合室连通;所述第三试剂存储室通过第三调控阀与所述混合室连通,所述第四试剂存储室通过第四调控阀与所述混合室连通;所述第五试剂存储室通过第五调控阀与所述混合室连通;

  所述第三过滤室与所述沉淀剂制备装置连通以便于所述混合室中制得的沉淀剂进入所述第三过滤室中,第三过滤室还布设有不止一个搅拌器,所述第三过滤室的出水口处设置有过滤部件。

  2.根据权利要求1所述的废水多级过滤系统,其特征在于:

  所述第一调控阀、第二调控阀、第三调控阀、第四调控阀和第五调控阀均受控于一智能控制器。

  3.根据权利要求1所述的废水多级过滤系统,其特征在于:

  所述过滤板数量为2-6个。

  说明书

  一种废水多级过滤系统

  技术领域

  本发明涉及环保设备领域,具体涉及一种废水多级过滤系统。

  背景技术

  过滤是使污水通过颗粒滤料或其它多孔介质(如布、网、纤维束等),利用 机械筛滤作用、沉淀作用和接触絮凝作用截留水中的悬浮杂质,从而改善水质 的方法。过滤除了对悬浮物有去除作用外,对浊度、CODCr、BOD5、磷、重金属、 细菌、病毒和其它物质也都有一定的去除作用。

  过滤过程是一个包含多种作用的复杂过程,它包括输送和附着两个阶段,只 有将水中的悬浮颗粒输送到滤料表面,并使之与滤料表面接触才能产生附着作 用,附着以后不再移动才能算是真正被滤料截留。悬浮颗粒是在惯性、沉淀、扩 散、直接截留等项作用下被输送到滤料表面的。一般来说,悬浮颗粒粒径越大, 直接截留作用越明显;粒径大于10μm的颗粒主要靠沉淀和惯性作用被滤料截 留,对密度比水大的颗粒更是如此;而粒径更小的颗粒被截留是通过扩散作用来 实现的。

  在原水中不投加絮凝剂就进行过滤的方式称为直接过滤。在生物处理系统 运转良好、二沉池出水水质也较好的情况下,可以对二沉池出水进行直接过滤 后实现污水的回收和再利用。

  原水经过混凝后立即进入滤池的过滤方式称为微絮凝过滤。采用微絮凝过 滤通常使用双层滤料或三层滤料滤池,而且必须使用高分子混凝剂或高分子助 凝剂。

  所谓反粒度过滤就是过滤时,沿着过滤水流的方向,颗粒滤料的粒径由粗 到细、滤料颗粒之间的孔隙由大到小。反粒度过滤效果较好、运行周期长,而 且可以使用待过滤水作为滤料层的反冲洗水,提高过滤工艺的产水率。

  过滤有多种方式,每种方式均有其利弊,为提升过滤的效率,有必要通过 自动化工艺对过滤过程进行改进。

  发明内容

  为了解决上述技术问题,本发明提供一种废水多级过滤系统。

  本发明是以如下技术方案实现的:

  一种废水多级过滤系统,包括:第一过滤池、第二过滤池、第三过滤池以 及沉淀剂制备装置,所述第一过滤池、第二过滤池以及第三过滤池依次连通;

  第一过滤池上方设置有污水进水管,第一过滤池下部安装有排出管,第一 过滤池内安装有交错排布不止一个铁丝挡板以去除直径大于2厘米的悬浮物;

  所述第二过滤池沿污水流向依次安置有不止一个过滤板以去除直径大于 100微米的悬浮颗粒,所述过滤板中间设置有双层过滤铁丝挡网,双层过滤铁丝 挡网之间布设过滤层,所述过滤层包括石英砂层和过滤网,所述过滤网设置在 石英砂层的上方,且之间留有间隙;

  所述沉淀剂制备装置包括第一试剂存储室、第二试剂存储室、第三试剂存 储室、第四试剂存储室、第五试剂存储室以及混合室,所述第一试剂存储室通 过第一调控阀与所述混合室连通,所述第二试剂存储室通过第二调控阀与所述 混合室连通;所述第三试剂存储室通过第三调控阀与所述混合室连通,所述第 四试剂存储室通过第四调控阀与所述混合室连通;所述第五试剂存储室通过第 五调控阀与所述混合室连通;

  所述第三过滤室与所述沉淀剂制备装置连通以便于所述混合室中制得的沉 淀剂进入所述第三过滤室中,第三过滤室还布设有不止一个搅拌器,所述第三 过滤室的出水口处设置有过滤部件。

  进一步地,所述第一调控阀、第二调控阀、第三调控阀、第四调控阀和第 五调控阀均受控于一智能控制器。

  进一步地,所述过滤板数量为2-6个。

  本发明的有益效果是:

  本发明提供了一种废水多级过滤系统,包括:第一过滤池、第二过滤池、 第三过滤池以及沉淀剂制备装置,所述第一过滤池、第二过滤池以及第三 过滤池依次连通。本发明设置了三种粒度不同的过滤池,从而实现了污水的多 级过滤,同时通过与一沉淀剂制备装置连通,实现了从沉淀剂的制备到沉淀的 吸附过程的全程的自动化,在保证了过滤效果的同时,提升过滤效率。
