申请日2017.12.06
公开(公告)日2018.05.29
IPC分类号G01N1/10
摘要
本发明涉及一种污水检测设备，尤其涉及一种污水处理用湖泊污水检测收集设备。本发明要解决的技术问题是提供不需要手持收集设备就能够对水进行收集的一种污水处理用湖泊污水检测收集设备。为了解决上述技术问题，本发明提供了这样一种污水处理用湖泊污水检测收集设备，包括有底板、车轮、轴承座、第一转杆、第一圆形齿轮、第二转杆、第二圆形齿轮、摇把、旋转板、导套、导轨等;底板下侧对称安装有车轮，底板内中部通过螺栓连接的方式安装有轴承座，轴承座内连接有第一转杆，第一转杆中部连接有第一圆形齿轮，底板上左侧前方旋转式连接有第二转杆。本发明达到了不需要手持收集设备就能够对水进行收集的效果。
权利要求书
1.一种污水处理用湖泊污水检测收集设备，其特征在于，包括有底板(1)、车轮(2)、轴承座(3)、第一转杆(4)、第一圆形齿轮(5)、第二转杆(6)、第二圆形齿轮(7)、摇把(8)、旋转板(9)、导套(10)、导轨(11)、第一连接块(12)、第二连接块(13)、第一螺杆(15)和收集箱(16)，底板(1)下侧对称安装有车轮(2)，底板(1)内中部通过螺栓连接的方式安装有轴承座(3)，轴承座(3)内连接有第一转杆(4)，第一转杆(4)中部连接有第一圆形齿轮(5)，底板(1)上左侧前方旋转式连接有第二转杆(6)，第二转杆(6)上端连接有第二圆形齿轮(7)，第二圆形齿轮(7)上侧连接有摇把(8)，第一转杆(4)上端连接有旋转板(9)，旋转板(9)右端通过焊接的方式安装有导套(10)，导套(10)内滑动式连接有导轨(11)，导轨(11)右侧下方通过焊接的方式安装有第一连接块(12)，第一连接块(12)上方设有第二连接块(13)，第一连接块(12)和第二连接块(13)上开有螺纹孔(14)，螺纹孔(14)内放置有第一螺杆(15)，第二连接块(13)右端通过焊接的方式安装有收集箱(16)。
2.根据权利要求1所述的一种污水处理用湖泊污水检测收集设备，其特征在于，还包括有旋转升降装置(30)，旋转升降装置(30)包括有连接杆(301)、第一转轴(302)、第一转轮(303)、第一传动条(304)、转盘(305)、第三圆形齿轮(306)和第一齿条(307)，旋转板(9)上方设有旋转升降装置(30)，旋转板(9)上侧左右两侧通过焊接的方式对称安装有连接杆(301)，连接杆(301)上侧旋转式连接有第一转轴(302)，第一转轴(302)前侧连接有第一转轮(303)，第一转轮(303)之间连接有第一传动条(304)，左侧第一转轮(303)前侧连接有转盘(305)，右侧第一转轮(303)前侧连接有第三圆形齿轮(306)，导轨(11)左侧连接有第一齿条(307)，第三圆形齿轮(306)与第一齿条(307)啮合。
3.根据权利要求2所述的一种污水处理用湖泊污水检测收集设备，其特征在于，还包括有第二螺杆(3021)、压板(3022)和第一螺母(3023)，旋转板(9)上侧左方通过焊接的方式安装有第二螺杆(3021)，第二螺杆(3021)位于第一传动条(304)的前侧，第二螺杆(3021)上连接有压板(3022)，第二螺杆(3021)上旋有第一螺母(3023)，第一螺母(3023)与第一螺杆(15)配合，第一螺母(3023)位于压板(3022)上方。
4.根据权利要求3所述的一种污水处理用湖泊污水检测收集设备，其特征在于，还包括有联动升降装置(31)，联动升降装置(31)包括有弧形板(311)、弧形齿条(312)、安装块(313)、第三转杆(314)、第一锥形齿轮(315)、第四圆形齿轮(316)、L形杆(317)、第二转轴(318)、第二锥形齿轮(319)、第二转轮(3110)和第二传动条(3111)，旋转板(9)左方设有联动升降装置(31)，底板(1)上左侧通过焊接的方式安装有弧形板(311)，弧形板(311)右侧上方连接有弧形齿条(312)，旋转板(9)左端通过焊接的方式安装有安装块(313)，安装块(313)内左侧旋转式连接有第三转杆(314)，第三转杆(314)上端连接有第一锥形齿轮(315)，第三转杆(314)下端连接有第四圆形齿轮(316)，第四圆形齿轮(316)与弧形齿条(312)啮合，旋转板(9)上左侧通过焊接的方式安装有L形杆(317)，L形杆(317)左侧旋转式连接有第二转轴(318)，第二转轴(318)前侧连接有第二锥形齿轮(319)，第二锥形齿轮(319)与第一锥形齿轮(315)啮合，第二转轴(318)后侧连接有第二转轮(3110)，第二转轮(3110)与左侧第一转轮(303)之间连接有第二传动条(3111)。
5.根据权利要求4所述的一种污水处理用湖泊污水检测收集设备，其特征在于，还包括有第二螺母(3121)、第三螺杆(3122)和压块(3123)，底板(1)右侧通过焊接的方式安装有第二螺母(3121)，第二螺母(3121)内旋有第三螺杆(3122)，第三螺杆(3122)下端旋转式连接有压块(3123)。
说明书
一种污水处理用湖泊污水检测收集设备
技术领域
本发明涉及一种污水检测设备，尤其涉及一种污水处理用湖泊污水检测收集设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前在对湖泊污水进行检测收集的时候，大部分都是采用人工在岸边将收集设备伸到水里进行收集，但是这样存在的缺点是具有一定的危险性，也就是说，人工在岸边对水进行收集是，有可能出现掉落到水里。
因此亟需研发一种不需要手持收集设备就能够对水进行收集的污水处理用湖泊污水检测收集设备来克服目前在对湖泊湖水进行收集检测的时候存在用户手持收集设备对水进行收集存在掉落到水里的危险的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服目前在对湖泊湖水进行收集检测的时候存在用户手持收集设备对水进行收集存在掉落到水里的危险的缺点，本发明要解决的技术问题是提供不需要手持收集设备就能够对水进行收集的一种污水处理用湖泊污水检测收集设备。
(2)技术方案

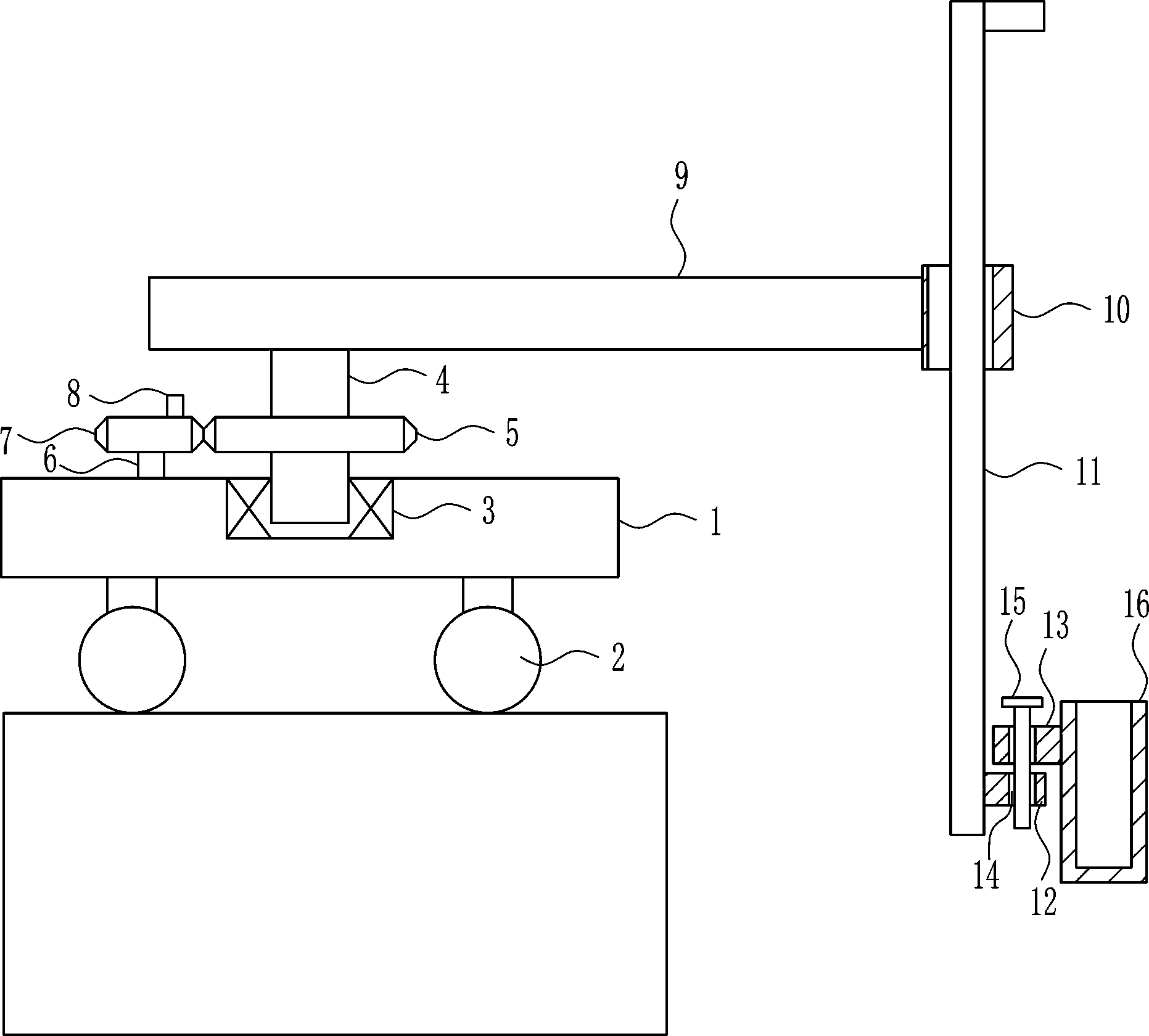

为了解决上述技术问题，本发明提供了这样一种污水处理用湖泊污水检测收集设备，包括有底板、车轮、轴承座、第一转杆、第一圆形齿轮、第二转杆、第二圆形齿轮、摇把、旋转板、导套、导轨、第一连接块、第二连接块、第一螺杆和收集箱，底板下侧对称安装有车轮，底板内中部通过螺栓连接的方式安装有轴承座，轴承座内连接有第一转杆，第一转杆中部连接有第一圆形齿轮，底板上左侧前方旋转式连接有第二转杆，第二转杆上端连接有第二圆形齿轮，第二圆形齿轮上侧连接有摇把，第一转杆上端连接有旋转板，旋转板右端通过焊接的方式安装有导套，导套内滑动式连接有导轨，导轨右侧下方通过焊接的方式安装有第一连接块，第一连接块上方设有第二连接块，第一连接块和第二连接块上开有螺纹孔，螺纹孔内放置有第一螺杆，第二连接块右端通过焊接的方式安装有收集箱。
优选地，还包括有旋转升降装置，旋转升降装置包括有连接杆、第一转轴、第一转轮、第一传动条、转盘、第三圆形齿轮和第一齿条，旋转板上方设有旋转升降装置，旋转板上侧左右两侧通过焊接的方式对称安装有连接杆，连接杆上侧旋转式连接有第一转轴，第一转轴前侧连接有第一转轮，第一转轮之间连接有第一传动条，左侧第一转轮前侧连接有转盘，右侧第一转轮前侧连接有第三圆形齿轮，导轨左侧连接有第一齿条，第三圆形齿轮与第一齿条啮合。
优选地，还包括有第二螺杆、压板和第一螺母，旋转板上侧左方通过焊接的方式安装有第二螺杆，第二螺杆位于第一传动条的前侧，第二螺杆上连接有压板，第二螺杆上旋有第一螺母，第一螺母与第一螺杆配合，第一螺母位于压板上方。
优选地，还包括有联动升降装置，联动升降装置包括有弧形板、弧形齿条、安装块、第三转杆、第一锥形齿轮、第四圆形齿轮、L形杆、第二转轴、第二锥形齿轮、第二转轮和第二传动条，旋转板左方设有联动升降装置，底板上左侧通过焊接的方式安装有弧形板，弧形板右侧上方连接有弧形齿条，旋转板左端通过焊接的方式安装有安装块，安装块内左侧旋转式连接有第三转杆，第三转杆上端连接有第一锥形齿轮，第三转杆下端连接有第四圆形齿轮，第四圆形齿轮与弧形齿条啮合，旋转板上左侧通过焊接的方式安装有L形杆，L形杆左侧旋转式连接有第二转轴，第二转轴前侧连接有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮啮合，第二转轴后侧连接有第二转轮，第二转轮与左侧第一转轮之间连接有第二传动条。
优选地，还包括有第二螺母、第三螺杆和压块，底板右侧通过焊接的方式安装有第二螺母，第二螺母内旋有第三螺杆，第三螺杆下端旋转式连接有压块。
工作原理：当用户需要对湖泊的水质污染进行检测收集时，用户可以将该设备移动并放置在湖泊岸边，然后用户可以转动摇把，摇把带动第二圆形齿轮旋转，第二圆形齿轮带动第一圆形齿轮旋转，第一圆形齿轮带动第一转杆在轴承座内旋转，第一转杆带动旋转板旋转，旋转板带动导套和导轨旋转，从而带动收集箱旋转，当旋转板带动收集箱旋转到水面上方时，用户可以向下移动导轨，导轨在导套内向下移动，使收集箱没入水面，从而使收集箱收集到水，然后用户可以向上移动导轨，使其带动收集箱向上移动，然后用户反向旋转摇把，使带动旋转板转回原位置，然后用户旋转第一螺杆，第一螺杆通过与螺纹孔的配合向上旋出，使第一连接块和第二连接块脱离连接，此时用户可以取出收集箱，并收集收集箱内的水进行检测。
因为还包括有旋转升降装置，旋转升降装置包括有连接杆、第一转轴、第一转轮、第一传动条、转盘、第三圆形齿轮和第一齿条，旋转板上方设有旋转升降装置，旋转板上侧左右两侧通过焊接的方式对称安装有连接杆，连接杆上侧旋转式连接有第一转轴，第一转轴前侧连接有第一转轮，第一转轮之间连接有第一传动条，左侧第一转轮前侧连接有转盘，右侧第一转轮前侧连接有第三圆形齿轮，导轨左侧连接有第一齿条，第三圆形齿轮与第一齿条啮合，当用户需要升降收集箱时，用户可以顺时针旋转转盘，转盘带动左侧第一转轮旋转，左侧第一转轮旋转通过第一传动条带动右侧第一转轮顺时针旋转，右侧第一转轮带动第三圆形齿轮旋转，第三圆形齿轮带动第一齿条向下移动，第一齿条带动导轨向下移动，从而带动收集箱向下移动，如果用户需要向上移动收集箱时，用户可以逆时针旋转转盘，从而带动第三圆形齿轮逆时针旋转，从而带动第一齿条向上移动，从而带动收集箱向上移动，这样可以使用户远离水面进行操作，避免用户的危险。
因为还包括有第二螺杆、压板和第一螺母，旋转板上侧左方通过焊接的方式安装有第二螺杆，第二螺杆位于第一传动条的前侧，第二螺杆上连接有压板，第二螺杆上旋有第一螺母，第一螺母与第一螺杆配合，第一螺母位于压板上方，当用户旋转转盘使收集箱位于所需位置时，用户可以旋转第一螺母，第一螺母通过与第一螺杆的配合向下旋进，第一螺母推动压板向下移动，使压板压住转盘，从而固定住转盘使其不再进行旋转。
因为还包括有联动升降装置，联动升降装置包括有弧形板、弧形齿条、安装块、第三转杆、第一锥形齿轮、第四圆形齿轮、L形杆、第二转轴、第二锥形齿轮、第二转轮和第二传动条，旋转板左方设有联动升降装置，底板上左侧通过焊接的方式安装有弧形板，弧形板右侧上方连接有弧形齿条，旋转板左端通过焊接的方式安装有安装块，安装块内左侧旋转式连接有第三转杆，第三转杆上端连接有第一锥形齿轮，第三转杆下端连接有第四圆形齿轮，第四圆形齿轮与弧形齿条啮合，旋转板上左侧通过焊接的方式安装有L形杆，L形杆左侧旋转式连接有第二转轴，第二转轴前侧连接有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮啮合，第二转轴后侧连接有第二转轮，第二转轮与左侧第一转轮之间连接有第二传动条，当用户需要在转动旋转板的时候同时使收集箱向上移动，用户可以逆时针旋转摇把，摇把带动第一转杆顺时针旋转，第一转杆带动旋转板逆时针旋转，第一转杆带动安装块和第三转杆绕第一转杆逆时针旋转，从而带动第四圆形齿轮在弧形齿条上顺时针旋转，第四圆形齿轮带动第三转杆顺时针旋转，第三转杆带动第一锥形齿轮顺时针旋转，第一锥形齿轮带动第二锥形齿轮逆时针旋转，第二锥形齿轮带动第二转轮逆时针旋转，第二转轮通过第二传动条带动左侧第一转轮旋转，从而带动第一齿条向上移动，从而带动收集箱向上移动，如果用户需要向下移动收集箱时，只需要顺时针旋转摇把就可以了，这样用户可以进一步的远离水面，也可以节省用户的操作步骤。
因为还包括有第二螺母、第三螺杆和压块，底板右侧通过焊接的方式安装有第二螺母，第二螺母内旋有第三螺杆，第三螺杆下端旋转式连接有压块，当用户需要固定该设备在湖泊岸边以避免设备掉落到水里，用户可以旋转第三螺杆，第三螺杆通过与第二螺母的配合向下旋进，第三螺杆推动压板向下移动，使压块接触到地面，从而使压块固定住该设备在地面上。
(3)有益效果
本发明达到了不需要手持收集设备就能够对水进行收集的效果，通过采用用户旋转摇把带动旋转板旋转从而带动收集箱旋转也带动导轨向下移动从而带动收集箱向上或者向下移动的方式，不但能够对湖泊不同位置进行水的收集，还能够使用户远离岸边，以保护用户的安全。
