摘要
本实用新型公开了一种高压雾化等离子水处理装置，包括水净化处理室和污水输送管，所述水净化处理室的顶端设置有处理室法兰，且水净化处理室的底端一侧焊接有污水输送管接口，所述水净化处理室背离污水输送管接口的一侧设置有净化处理水排出管，本实用新型的污水输送管接口和污水输送管之间通过环形卡槽卡合固定，只需旋合拧松输送管快拆螺栓即可将污水输送管拆卸下来，清洁污水输送管接口更快捷方便，省时省力，本实用新型的水净化处理室上盖和水净化处理室通过转动卡合槽卡合固定，拆卸水净化处理室上盖时只需要旋合拧松转动卡合槽上端的卡合槽快拆螺栓即可将水净化处理室上盖拆卸下来，能更方便、更快捷的对水净化处理室进行清洁。
权利要求书
1.一种高压雾化等离子水处理装置，包括水净化处理室(4)和污水输送管(7)，其特征在于：所述水净化处理室(4)的顶端设置有处理室法兰(10)，且水净化处理室(4)的底端一侧焊接有污水输送管接口(8)，所述水净化处理室(4)背离污水输送管接口(8)的一侧设置有净化处理水排出管(9)，所述处理室法兰(10)的四周卡合有转动卡合槽(3)，且处理室法兰(10)和转动卡合槽(3)之间卡合有上盖固定法兰(11)，所述转动卡合槽(3)的顶端栓接有卡合槽快拆螺栓(2)，所述上盖固定法兰(11)焊接在处理室上盖(12)的底端，所述处理室上盖(12)的顶端设置有加压进气管(1)，所述污水输送管接口(8)的一端设置有输送管接口法兰(5)，所述输送管接口法兰(5)的内部开设有环形卡槽(15)，且输送管接口法兰(5)背离污水输送管接口(8)的一侧周围栓接有输送管快拆螺栓(6)，所述环形卡槽(15)的内部卡合有输送管扇形法兰(14)，所述输送管扇形法兰(14)和输送管接口法兰(5)之间卡合有密封橡胶垫(13)，且输送管扇形法兰(14)安装在污水输送管(7)的一端。
2.根据权利要求1所述的一种高压雾化等离子水处理装置，其特征在于：所述输送管接口法兰(5)和输送管扇形法兰(14)通过输送管快拆螺栓(6)卡合固定。
3.根据权利要求1所述的一种高压雾化等离子水处理装置，其特征在于：所述上盖固定法兰(11)和处理室法兰(10)通过转动卡合槽(3)卡合固定。
4.根据权利要求1所述的一种高压雾化等离子水处理装置，其特征在于：所述转动卡合槽(3)和处理室法兰(10)通过转轴转动连接。
5.根据权利要求1所述的一种高压雾化等离子水处理装置，其特征在于：所述输送管快拆螺栓(6)和输送管接口法兰(5)通过螺纹旋合固定。
6.根据权利要求1所述的一种高压雾化等离子水处理装置，其特征在于：所述密封橡胶垫(13)为圆环形结构。
说明书
一种高压雾化等离子水处理装置
技术领域
本实用新型属于环保技术领域，具体涉及一种高压雾化等离子水处理装置。
背景技术
高压雾化等离子水处理装置是将水经过高压雾化，再经过过滤消毒等操作，对水进行净化处理的一种水净化装置。
然而现有的高压雾化等离子水处理装置在进行净化水体的过程中仍然存在一些不合理的因素，现有的高压雾化等离子水处理装置在使用时：污水进水管和净化处理水排出管与污水进口和净化处理水排出口之间通过较多的螺栓固定连接，当需要对水净化处理室的进水口以及排水口进行清洁时，拆卸比较费时费力，影响污水净化的进行;现有的高压雾化等离子水处理装置在使用时，水净化处理室上盖和水净化处理室通过较多的螺栓固定连接，当需要清理水净化处理室时，拆卸螺栓费力有浪费时间，且需要和相应螺栓配套的拆卸工具进行拆卸。
实用新型内容
本实用新型的目的在于提供一种高压雾化等离子水处理装置，以解决上述背景技术中提出污水进水管和净化处理水排出管与污水进口和净化处理水排出口之间通过较多的螺栓固定连接，当需要对水净化处理室的进水口以及排水口进行清洁时，拆卸比较费时费力，影响污水净化的进行;现有的高压雾化等离子水处理装置在使用时，水净化处理室上盖和水净化处理室通过较多的螺栓固定连接，当需要清理水净化处理室时，拆卸螺栓费力有浪费时间，且需要和相应螺栓配套的拆卸工具进行拆卸的问题。

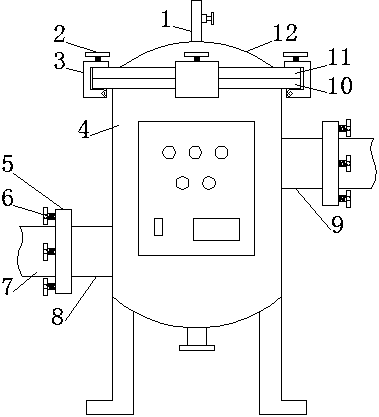

为实现上述目的，本实用新型提供如下技术方案：一种高压雾化等离子水处理装置，包括水净化处理室和污水输送管，所述水净化处理室的顶端设置有处理室法兰，且水净化处理室的底端一侧焊接有污水输送管接口，所述水净化处理室背离污水输送管接口的一侧设置有净化处理水排出管，所述处理室法兰的四周卡合有转动卡合槽，且处理室法兰和转动卡合槽之间卡合有上盖固定法兰，所述转动卡合槽的顶端栓接有卡合槽快拆螺栓，所述上盖固定法兰焊接在处理室上盖的底端，所述处理室上盖的顶端设置有加压进气管，所述污水输送管接口的一端设置有输送管接口法兰，所述输送管接口法兰的内部开设有环形卡槽，且输送管接口法兰背离污水输送管接口的一侧周围栓接有输送管快拆螺栓，所述环形卡槽的内部卡合有输送管扇形法兰，所述输送管扇形法兰和输送管接口法兰之间卡合有密封橡胶垫，且输送管扇形法兰安装在污水输送管的一端。
优选的，所述输送管接口法兰和输送管扇形法兰通过输送管快拆螺栓卡合固定。
优选的，所述上盖固定法兰和处理室法兰通过转动卡合槽卡合固定。
优选的，所述转动卡合槽和处理室法兰通过转轴转动连接。
优选的，所述输送管快拆螺栓和输送管接口法兰通过螺纹旋合固定。
优选的，所述密封橡胶垫为圆环形结构。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型的污水输送管接口和污水输送管之间通过环形卡槽卡合固定，当需要清洁污水输送管接口处时，只需旋合拧松输送管快拆螺栓即可将污水输送管拆卸下来，清洁污水输送管接口更快捷方便，省时省力。
2、本实用新型的水净化处理室上盖和水净化处理室通过转动卡合槽卡合固定，拆卸水净化处理室上盖时只需要旋合拧松转动卡合槽上端的卡合槽快拆螺栓即可将水净化处理室上盖拆卸下来，能更方便、更快捷的对水净化处理室进行清洁。
