申请日2018.01.09
公开(公告)日2018.09.07
IPC分类号B01D36/04
摘要
本实用新型提供一种智能化的建筑工程地下水处理及回用装置，包括搅拌电机，固定板，维修盖，处理主罐，可拆卸搅拌收集杆结构，搅拌轴，套筒联轴器，废水引入斗，智能柜和移动式沉淀回用水箱结构，所述的搅拌电机通过固定板螺栓安装在维修盖的上部中间位置。本实用新型滤芯网采用目数为十目至十六目的不锈钢网;所述的滤芯网双层设置，有利于起到良好的过滤除杂作用，以使更好的将地下水进行充分过滤处理;收集网球采用直径为八厘米至十厘米的不锈钢网球;所述的收集网球设置有两个，有利于收集地下水中的杂质，以使提高处理效果。
权利要求书

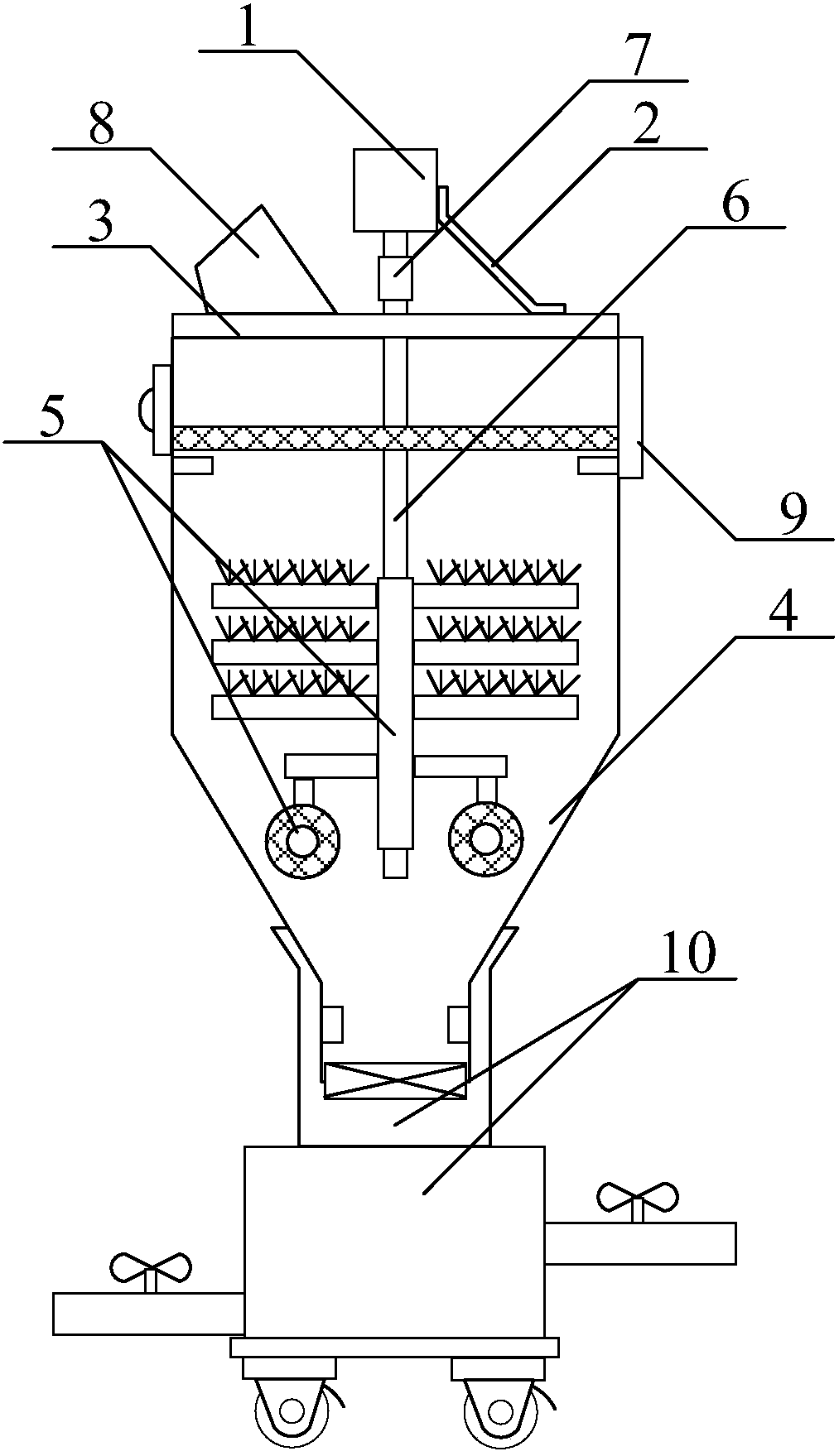

1.一种智能化的建筑工程地下水处理及回用装置，其特征在于，该智能化的建筑工程地下水处理及回用装置包括搅拌电机(1)，固定板(2)，维修盖(3)，处理主罐(4)，可拆卸搅拌收集杆结构(5)，搅拌轴(6)，套筒联轴器(7)，废水引入斗(8)，智能柜(9)和移动式沉淀回用水箱结构(10)，所述的搅拌电机(1)通过固定板(2)螺栓安装在维修盖(3)的上部中间位置;所述的维修盖(3)螺纹连接在处理主罐(4)的上部进口处;所述的可拆卸搅拌收集杆结构(5)纵向套接在搅拌轴(6)的下部;所述的搅拌轴(6)纵向贯穿维修盖(3)的内部中间位置;所述的搅拌轴(6)通过套筒联轴器(7)连接在搅拌电机(1)的输出轴上;所述的废水引入斗(8)贯穿维修盖(3)的内侧左部;所述的智能柜(9)螺栓安装在处理主罐(4)的右上部;所述的处理主罐(4)螺栓安装在移动式沉淀回用水箱结构(10)的上部;所述的可拆卸搅拌收集杆结构(5)包括搅拌杆(51)，拆卸套管(52)和搅拌回流杆(53)，所述的搅拌杆(51)分别横向焊接在拆卸套管(52)的左右两侧上部位置;所述的搅拌回流杆(53)分别焊接在拆卸套管(52)的左右两侧上部中间位置;所述的拆卸套管(52)和搅拌轴(6)螺栓连接设置。
2.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的处理主罐(4)设置有挡块(41)，滤芯网(42)，把手(43)和密封门(44)，所述的挡块(41)分别螺栓安装在处理主罐(4)的内侧上部左右两侧;所述的滤芯网(42)横向放置在挡块(41)和挡块(41)之间的上部;所述的把手(43)螺钉连接在密封门(44)的左侧中间位置;所述的密封门(44)合页安装在处理主罐(4)的左上部开设的长方形通口处。
3.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的处理主罐(4)还设置有流量传感器(45)，水质传感器(46)和电磁阀门(47)，所述的流量传感器(45)螺钉连接在处理主罐(4)的内侧左下部;所述的水质传感器(46)螺钉连接在处理主罐(4)的内侧右下部;所述的电磁阀门(47)螺纹连接在处理主罐(4)的下部出口处。
4.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的移动式沉淀回用水箱结构(10)包括导流斗(101)，沉淀回用箱主体(102)，底座(103)和移动轮(104)，所述的导流斗(101)螺纹连接在沉淀回用箱主体(102)的顶部中间位置;所述的沉淀回用箱主体(102)螺栓安装在底座(103)的上部中间位置;所述的移动轮(104)分别螺栓安装在底座(103)的底部四角位置。
5.如权利要求4所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的沉淀回用箱主体(102)包括液位传感器(1021)，回用阀门(1022)，回用排流管(1023)，排净阀门(1024)和排净排流管(1025)，所述的液位传感器(1021)螺钉连接在沉淀回用箱主体(102)的内部左壁中间位置;所述的回用阀门(1022)设置在回用排流管(1023)的上部中间位置;所述的回用排流管(1023)横向螺纹连接在沉淀回用箱主体(102)的右侧中间位置;所述的排净阀门(1024)设置在排净排流管(1025)的上部中间位置;所述的排净排流管(1025)横向螺纹连接在沉淀回用箱主体(102)的左下部。
6.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的智能柜(9)包括液晶显示屏(91)，PLC(92)，总控开关(93)，指示灯(94)和提示器(95)，所述的液晶显示屏(91)横向螺栓安装在智能柜(9)的内侧上部;所述的PLC(92)设置在液晶显示屏(91)的下部;所述的PLC(92)螺栓连接智能柜(9);所述的总控开关(93)和指示灯(94)横向并列螺栓安装在智能柜(9)的内侧中下部;所述的提示器(95)螺栓安装在智能柜(9)的内侧底部。
7.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的搅拌杆(51)设置有硬质毛(511)，所述的硬质毛(511)分别胶接在搅拌杆(51)的上表面。
8.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的搅拌回流杆(53)设置有连接杆(531)和收集网球(532)，所述的连接杆(531)纵向焊接在搅拌回流杆(53)的下部外侧;所述的收集网球(532)螺栓安装在搅拌回流杆(53)的下端。
9.如权利要求8所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的收集网球(532)设置有杂质进口(5321)，所述的杂质进口(5321)开设在收集网球(532)的正表面中间位置。
10.如权利要求1所述的智能化的建筑工程地下水处理及回用装置，其特征在于，所述的搅拌杆(51)采用长度为十厘米至十五厘米的不锈钢杆;所述的搅拌杆(51)设置有多个;所述的搅拌杆(51)和搅拌杆(51)之间的间距设置为三厘米至五厘米。
说明书
一种智能化的建筑工程地下水处理及回用装置
技术领域
本实用新型属于建筑工程地下水处理及回用装置技术领域，尤其涉及一种智能化的建筑工程地下水处理及回用装置。
背景技术
目前，建筑工程中深基坑的应用越来越广泛。深基坑施工中，通常采用井点降水技术，井点降水会抽出巨量地下水。一方面，抽出的地下水排入城市下水道，既造成水资源浪费，也增加了城市排水系统的负担;另一方面，工程施工又需要消耗大量的自来水;且深基坑施工周期较长。另外，实际工程中，有些施工单位采用砖砌或混凝土浇筑沉淀池来对地下水进行处理，但是砖砌沉淀池易渗漏，而且完工后拆除砖砌体或混凝土也增加了建筑垃圾。
中国专利公开号为CN204447424U，发明创造名称为一种建筑工程地下水处理及回用装置，包括有一级沉淀池、二级沉淀池、三级沉淀池、清水池、加压泵,井点降水施工抽出的地下水经过第一进水管进入一级沉淀池，一级沉淀池的出水口通过第二进水管与二级沉淀池的入水口相通，二级沉淀池的出水口通过第三进水管与三级沉淀池的入水口相通，三级沉淀池的出水口通过第四进水管与清水池的入水口相通，清水池中的清水通过加压泵抽出，加压泵的出水口接到所需的管道上。但是现有的建筑工程地下水处理及回用装置还存在着由于智能化控制程度低导致劳动操作强度大，处理效果差和不方便移动的问题。
因此，发明一种智能化的建筑工程地下水处理及回用装置显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种智能化的建筑工程地下水处理及回用装置，以解决现有的建筑工程地下水处理及回用装置存在着由于智能化控制程度低导致劳动操作强度大，处理效果差和不方便移动的问题。一种智能化的建筑工程地下水处理及回用装置，包括搅拌电机，固定板，维修盖，处理主罐，可拆卸搅拌收集杆结构，搅拌轴，套筒联轴器，废水引入斗，智能柜和移动式沉淀回用水箱结构，所述的搅拌电机通过固定板螺栓安装在维修盖的上部中间位置;所述的维修盖螺纹连接在处理主罐的上部进口处;所述的可拆卸搅拌收集杆结构纵向套接在搅拌轴的下部;所述的搅拌轴纵向贯穿维修盖的内部中间位置;所述的搅拌轴通过套筒联轴器连接在搅拌电机的输出轴上;所述的废水引入斗贯穿维修盖的内侧左部;所述的智能柜螺栓安装在处理主罐的右上部;所述的处理主罐螺栓安装在移动式沉淀回用水箱结构的上部;所述的可拆卸搅拌收集杆结构包括搅拌杆，拆卸套管和搅拌回流杆，所述的搅拌杆分别横向焊接在拆卸套管的左右两侧上部位置;所述的搅拌回流杆分别焊接在拆卸套管的左右两侧上部中间位置;所述的拆卸套管和搅拌轴螺栓连接设置。
优选的，所述的搅拌杆设置有硬质毛，所述的硬质毛分别胶接在搅拌杆的上表面。
优选的，所述的搅拌回流杆设置有连接杆和收集网球，所述的连接杆纵向焊接在搅拌回流杆的下部外侧;所述的收集网球螺栓安装在搅拌回流杆的下端。
优选的，所述的收集网球设置有杂质进口，所述的杂质进口开设在收集网球的正表面中间位置。
优选的，所述的处理主罐设置有挡块，滤芯网，把手和密封门，所述的挡块分别螺栓安装在处理主罐的内侧上部左右两侧;所述的滤芯网横向放置在挡块和挡块之间的上部;所述的把手螺钉连接在密封门的左侧中间位置;所述的密封门合页安装在处理主罐的左上部开设的长方形通口处。
优选的，所述的处理主罐还设置有流量传感器，水质传感器和电磁阀门，所述的流量传感器螺钉连接在处理主罐的内侧左下部;所述的水质传感器螺钉连接在处理主罐的内侧右下部;所述的电磁阀门螺纹连接在处理主罐的下部出口处。
优选的，所述的移动式沉淀回用水箱结构包括导流斗，沉淀回用箱主体，底座和移动轮，所述的导流斗螺纹连接在沉淀回用箱主体的顶部中间位置;所述的沉淀回用箱主体螺栓安装在底座的上部中间位置;所述的移动轮分别螺栓安装在底座的底部四角位置。
优选的，所述的沉淀回用箱主体包括液位传感器，回用阀门，回用排流管，排净阀门和排净排流管，所述的液位传感器螺钉连接在沉淀回用箱主体的内部左壁中间位置;所述的回用阀门设置在回用排流管的上部中间位置;所述的回用排流管横向螺纹连接在沉淀回用箱主体的右侧中间位置;所述的排净阀门设置在排净排流管的上部中间位置;所述的排净排流管横向螺纹连接在沉淀回用箱主体的左下部。
优选的，所述的智能柜包括液晶显示屏，PLC，总控开关，指示灯和提示器，所述的液晶显示屏横向螺栓安装在智能柜的内侧上部;所述的PLC设置在液晶显示屏的下部;所述的PLC螺栓连接智能柜;所述的总控开关和指示灯横向并列螺栓安装在智能柜的内侧中下部;所述的提示器螺栓安装在智能柜的内侧底部。
优选的，所述的处理主罐的下部插接在导流斗的内部。
优选的，所述的搅拌电机导线连接PLC的输出端。
优选的，所述的液晶显示屏导线连接PLC的输出端。
优选的，所述的总控开关导线连接PLC的输入端。
优选的，所述的指示灯和提示器分别导线连接PLC的输出端。
优选的，所述的流量传感器和水质传感器分别导线连接PLC的输入端。
优选的，所述的电磁阀门导线连接PLC的输出端。
优选的，所述的液位传感器导线连接PLC的输入端。
优选的，所述的搅拌杆采用长度为十厘米至十五厘米的不锈钢杆;所述的搅拌杆设置有多个;所述的搅拌杆和搅拌杆之间的间距设置为三厘米至五厘米。
优选的，所述的硬质毛设置有多个;所述的硬质毛具体采用不锈钢毛。
优选的，所述的收集网球采用直径为八厘米至十厘米的不锈钢网球;所述的收集网球设置有两个。
优选的，所述的滤芯网采用目数为十目至十六目的不锈钢网;所述的滤芯网双层设置。
优选的，所述的移动轮设置有四个;所述的移动轮具体采用带有刹车片的尼龙万向轮。
优选的，所述的提示器具体采用声光报警器
优选的，所述的PLC具体采用三菱FX2N-48型号的PLC。
与现有技术相比，本实用新型的有益效果为：
1.本实用新型中，所述的滤芯网采用目数为十目至十六目的不锈钢网;所述的滤芯网双层设置，有利于起到良好的过滤除杂作用，以使更好的将地下水进行充分过滤处理。
2.本实用新型中，所述的收集网球采用直径为八厘米至十厘米的不锈钢网球;所述的收集网球设置有两个，有利于收集地下水中的杂质，以使提高处理效果。
3.本实用新型中，所述的移动轮设置有四个;所述的移动轮具体采用带有刹车片的尼龙万向轮，有利于方便移动该装置。
4.本实用新型中，所述的液晶显示屏，PLC，总控开关，指示灯和提示器的设置，有利于实现智能显示、智能控制、智能报警和智能提示功能，便于进行智能操作，可减轻操作强度。
5.本实用新型中，所述的搅拌杆，拆卸套管和搅拌回流杆的设置，有利于起到良好的搅拌作用，以使地下水可以充分分散开来，便于进行沉淀处理，以使提高处理效果。
6.本实用新型中，所述的导流斗，沉淀回用箱主体，底座和移动轮的设置，有利于方便再次转移使用沉淀后的地下水，可减轻操作强度。
