申请日2018.01.09
公开(公告)日2018.09.07
IPC分类号F04D25/08; F04D27/00; F04D29/00
摘要
本实用新型公开了一种污水处理用鼓风机，包括固定管，所述固定管的内部套设有滑动齿杆，滑动齿杆顶端焊接有装置顶板，滑动齿杆的底端焊接有金属圆片，金属圆片的底端焊接有第一电机，第一电机的输出轴焊接有转动扇叶，固定管的一侧侧壁顶端设有圆形开口，固定管在圆形开口处固定安装有进气管，固定管的两侧侧壁底端均固定安装有连接杆，连接杆相互远离的一侧底端均安装有浮块，浮块相互靠近的侧壁均安装有伸缩装置，伸缩装置包括第二电机，第二电机的一端分别与浮块的侧壁固定连接，电动机的输出主焊接有螺纹杆。相比较现有装置而言，本实用新型能够较好的使得污水在处理的过程中药剂与污水能够较为充分的混合和反应，提升其工作效果。
权利要求书

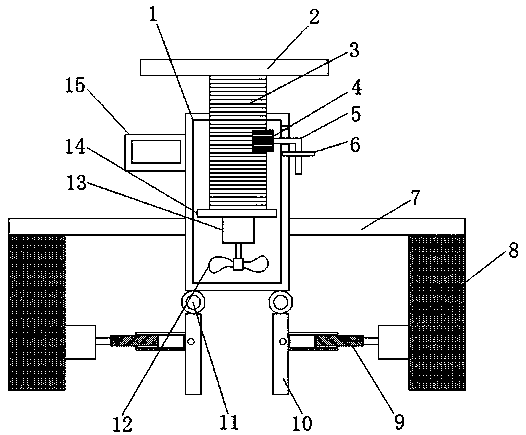

1.一种污水处理用鼓风机，包括固定管(1)，其特征在于，所述固定管(1)的内部套设有滑动齿杆(3)，滑动齿杆(3)顶端焊接有装置顶板(2)，滑动齿杆(3)的底端焊接有金属圆片(14)，金属圆片(14)的底端焊接有第一电机(13)，第一电机(13)的输出轴焊接有转动扇叶(12)，固定管(1)的一侧侧壁顶端设有圆形开口，固定管(1)在圆形开口处固定安装有进气管(15)，固定管(1)的两侧侧壁底端均固定安装有连接杆(7)，连接杆(7)相互远离的一侧底端均固定安装有浮块(8)，浮块(8)相互靠近的侧壁均安装有伸缩装置(9)，伸缩装置(9)包括第二电机(19)，第二电机(19)的一端分别与浮块(8)的侧壁固定连接，电动机的输出主焊接有螺纹杆(18)，螺纹杆(18)的外侧套设有螺纹套管(16)，螺纹套管(16)的一端分别与闭合板(10)的侧壁转动连接，固定管(1)底端两侧均转动连接有转动轴(11)，转动轴(11)的底端均转动连接有闭合板(10)。
2.根据权利要求1所述的一种污水处理用鼓风机，其特征在于，所述固定管(1)远离进气管(15)的侧壁顶端设有圆形通孔，固定管(1)在圆形通孔处转动连接有L形转杆(5)，L形转杆(5)的水平支臂的一端焊接有转动齿轮(4)，且转动齿轮(4)与升降齿杆啮合。
3.根据权利要求2所述的一种污水处理用鼓风机，其特征在于，所述L形转杆(5)的竖直支臂设有圆形通孔，L形转杆(5)在圆形通孔处滑动连接有限位杆(6)，固定管(1)的侧壁均匀设有若干限位孔，限位杆(6)的一端在限位孔处与固定管(1)滑动连接。
4.根据权利要求1所述的一种污水处理用鼓风机，其特征在于，所述螺纹杆(18)的一端均焊接有防脱落板(17)，且防脱落板(17)的直径大于螺纹套管(16)的开口直径。
5.根据权利要求1所述的一种污水处理用鼓风机，其特征在于，所述金属圆片(14)的直径大于固定管(1)的顶端开口的直径。
说明书
一种污水处理用鼓风机
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用鼓风机。
背景技术
污水在进行处理的过程中通常需要将反应的药剂与污水进行充分的混合，从而帮助污水进行较好的反应以及达到处理，在进行反应的过程中通常会采用鼓风机来帮助药剂与污水进行充分的混合，但是现有的装置并不能够很好的帮助调剂鼓风机在工作时的工作与区域以及工作的力度，从而使得工作的效果不明显，污水处理能力得不到显著的提高，为此我们提出一种污水处理用鼓风机。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用鼓风机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用鼓风机，包括固定管，所述固定管的内部套设有滑动齿杆，滑动齿杆顶端焊接有装置顶板，滑动齿杆的底端焊接有金属圆片，金属圆片的底端焊接有第一电机，第一电机的输出轴焊接有转动扇叶，固定管的一侧侧壁顶端设有圆形开口，固定管在圆形开口处固定安装有进气管，固定管的两侧侧壁底端均固定安装有连接杆，连接杆相互远离的一侧底端均固定安装有浮块，浮块相互靠近的侧壁均安装有伸缩装置，伸缩装置包括第二电机，第二电机的一端分别与浮块的侧壁固定连接，电动机的输出主焊接有螺纹杆，螺纹杆的外侧套设有螺纹套管，螺纹套管的一端分别与闭合板的侧壁转动连接，固定管底端两侧均转动连接有转动轴，转动轴的底端均转动连接有闭合板。
优选的，所述固定管远离进气管的侧壁顶端设有圆形通孔，固定管在圆形通孔处转动连接有L形转杆，L形转杆的水平支臂的一端焊接有转动齿轮，且转动齿轮与升降齿杆啮合。
优选的，所述L形转杆的竖直支臂设有圆形通孔，L形转杆在圆形通孔处滑动连接有限位杆，固定管的侧壁均匀设有若干限位孔，限位杆的一端在限位孔处与固定管滑动连接。
优选的，所述螺纹杆的一端均焊接有防脱落板，且防脱落板的直径大于螺纹套管的开口直径。
优选的，所述金属圆片的直径大于固定管的顶端开口的直径。
本实用新型的有益效果为：
1、首先通过L形转杆、限位杆，转动齿轮和升降齿杆的设置，使得第一电机以及转动扇叶能够进行竖直方向上的调整，从而方便对调整鼓风机与污水的距离，调整其工作的程度;
2、通过收缩装置和转动轴的设置，使得闭合板能够得到收缩，从而方便提升装置的工作效果，使得装置的工作能力得到提升。
相比较现有装置而言，本实用新型能够较好的使得污水在处理的过程中药剂与污水能够较为充分的混合和反应，提升其工作效果。
