申请日2018.01.09
公开(公告)日2018.08.14
IPC分类号H05K5/02; H05K7/20
摘要
本实用新型公开了一种新型水处理系统控制装置，包括控制柜，所述控制柜的前表面通过铰链转动连接有箱门，且箱门的前表面安装有白板，所述控制柜的底部安装有支腿，且控制柜的内部安装有安装框与吸湿板，所述白板的前表面安装有显示屏、观察窗与把手，且观察窗位于显示屏的下方，所述把手的前表面通过滑槽滑动连接有板擦，本实用新型设置了吸湿板和散热片，散热片可以将机器内部的热量及时发散到周围空气中，避免温度逐渐升高影响机器正常工作，吸湿板可以吸收空气中的湿气，避免天气持续潮湿时湿气过重对机器造成损伤，设置了白板和板擦，工作人员可以将重要的信息写在白板上，方便其他工作人员进行查看。
权利要求书

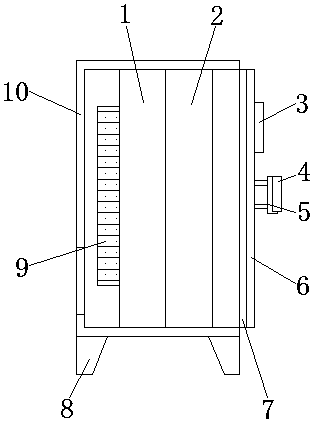

1.一种新型水处理系统控制装置，包括控制柜(10)，其特征在于：所述控制柜(10)的前表面通过铰链转动连接有箱门(7)，且箱门(7)的前表面安装有白板(6)，所述控制柜(10)的底部安装有支腿(8)，且控制柜(10)的内部安装有安装框(1)与吸湿板(2)，所述白板(6)的前表面安装有显示屏(3)、观察窗(11)与把手(5)，且观察窗(11)位于显示屏(3)的下方，所述把手(5)的前表面通过滑槽滑动连接有板擦(4)，所述安装框(1)内部的中间位置处设置有隔板(13)，且隔板(13)的上方与下方分别安装有分开关安装槽(15)与NUC120控制器(14)，所述分开关安装槽(15)的上方安装有总开关安装槽(12)，所述安装框(1)的一侧安装有散热片(9)，所述显示屏(3)与NUC120控制器(14)电性连接。
2.根据权利要求1所述的一种新型水处理系统控制装置，其特征在于：所述吸湿板(2)为空心长方体结构，且吸湿板(2)外表壁的形状与控制柜(10)内表壁的形状相匹配。
3.根据权利要求1所述的一种新型水处理系统控制装置，其特征在于：所述分开关安装槽(15)的内部共设置有四个分隔板。
4.根据权利要求1所述的一种新型水处理系统控制装置，其特征在于：所述控制柜(10)相对于箱门(7)一侧的底端开设有透气孔。
5.根据权利要求1所述的一种新型水处理系统控制装置，其特征在于：所述白板(6)的形状与箱门(7)的形状相匹配，所述白板(6)与箱门(7)的内部均开设有孔，且孔的形状与观察窗(11)的形状相匹配。
说明书
一种新型水处理系统控制装置
技术领域
本实用新型属于水处理控制设备技术领域，具体涉及一种新型水处理系统控制装置。
背景技术
水处理就是通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质的过程，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程，在水处理系统中常常需要使用控制装置进行控制，控制柜是水处理系统中较为常见的一种控制装置。
但是目前市场上的水处理系统控制装置在使用的过程中存在一些缺陷，例如，机器在工作时会产生热量，在装置内部不易进行散热，温度过高时易影响机器工作，且当空气较为潮湿时易导致机器受损，工作人员在查看相关信息后不易对重要信息进行记录，需要在设备中进行翻找较为麻烦。
实用新型内容
本实用新型的目的在于提供一种新型水处理系统控制装置，以解决上述背景技术中提出的机器易受损，且不方便查找信息的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型水处理系统控制装置，包括控制柜，所述控制柜的前表面通过铰链转动连接有箱门，且箱门的前表面安装有白板，所述控制柜的底部安装有支腿，且控制柜的内部安装有安装框与吸湿板，所述白板的前表面安装有显示屏、观察窗与把手，且观察窗位于显示屏的下方，所述把手的前表面通过滑槽滑动连接有板擦，所述安装框内部的中间位置处设置有隔板，且隔板的上方与下方分别安装有分开关安装槽与NUC120控制器，所述分开关安装槽的上方安装有总开关安装槽，所述安装框的一侧安装有散热片，所述显示屏与NUC120控制器电性连接。
优选的，所述吸湿板为空心长方体结构，且吸湿板外表壁的形状与控制柜内表壁的形状相匹配。
优选的，所述分开关安装槽的内部共设置有四个分隔板。
优选的，所述控制柜相对于箱门一侧的底端开设有透气孔。
优选的，所述白板的形状与箱门的形状相匹配，所述白板与箱门的内部均开设有孔，且孔的形状与观察窗的形状相匹配。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型设置了吸湿板和散热片，在机器工作时会产生热量，散热片可以将机器内部的热量及时发散到周围空气中，使装置的散热性能得到提升，避免温度逐渐升高影响机器正常工作，吸湿板可以吸收空气中的湿气，避免天气持续潮湿时湿气过重对机器造成损伤。
(2)本实用新型设置了白板和板擦，在工作人员查看相关信息或对机器进行调整后，可以将重要的信息写在白板上，方便其他工作人员进行查看，避免工作人员在机器中翻找记录较为麻烦，且可以在白板上记录不同信息，为工作人员起到提醒的作用，板擦与把手通过滑槽连接，工作人员可以随时将板擦抽出使用，使板擦更方便放置，避免板擦随处放置出现丢失。
