申请日2017.12.06
公开(公告)日2018.06.22
IPC分类号F25B31/00
摘要
本实用新型涉及一种污水源热泵系统的除油装置，其特征是：包括壳体和若干块隔板，所述壳体沿其内壁垂直且间隔固接有若干块隔板，隔板相互平行设置，相邻隔板与壳体底部或壳体顶部形成水道，若干块隔板之间形成上下呈倒置的S形水流通道，所述壳体上部设有排油口和污水进口、壳体底部设有污水出口。有益效果：本实用新型减缓污水在设备内的流动速度，使蕴含在污水中的油脂分离出来;由于流通断面加大，可使污水流动速度减少至0.25米/秒以下，污水在设备内上下往复流动，使污水中蕴含的油脂自动析出，并通过上部排油管排至室外。解决了污水供热系统换热器中的油膜影响换热的问题，避免换热效率降低造成的无法正常供热的现象发生。
权利要求书

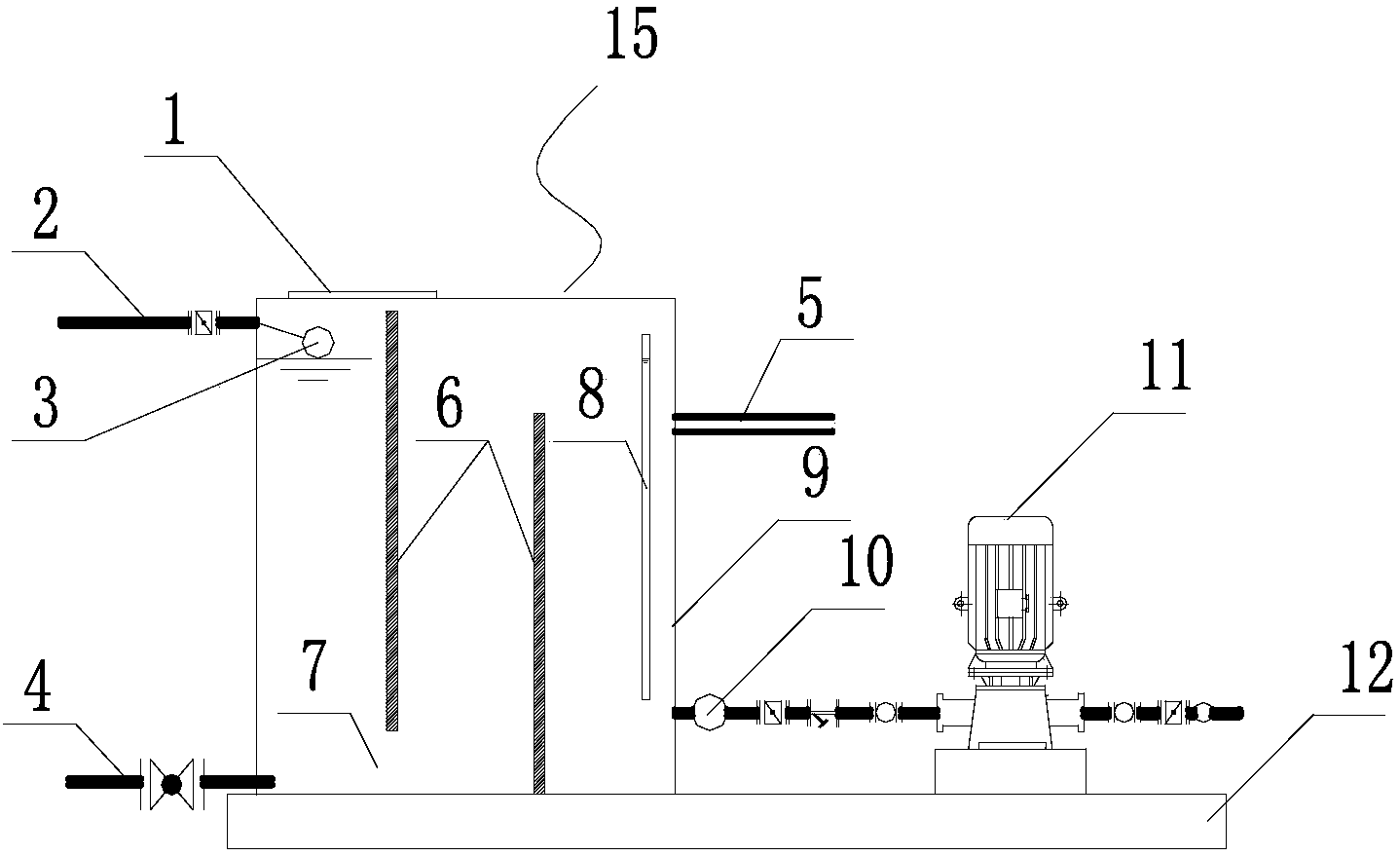

1.一种污水源热泵系统的除油装置，其特征是：包括壳体和若干块隔板，所述壳体沿其内壁垂直且间隔固接有若干块隔板，隔板相互平行设置，相邻隔板与壳体底部或壳体顶部形成水道，若干块隔板之间形成上下呈倒置的S形水流通道，所述壳体上部设有排油口和污水进口、壳体底部设有污水出口。
2.根据权利要求1所述的污水源热泵系统的除油装置，其特征是：所述隔板数量为2-4块，首块隔板的底部与壳体底部设有污水流道。
3.根据权利要求1所述的污水源热泵系统的除油装置，其特征是：所述壳体上设有检修口，壳体底部设有排污口，壳体侧面设有用于观察水位的液位管。
4.根据权利要求1所述的污水源热泵系统的除油装置，其特征是：所述壳体的污水进口附近设有浮球阀。
说明书
污水源热泵系统的除油装置
技术领域
本实用新型属于热泵领域，尤其涉及一种污水源热泵系统的除油装置。
背景技术
污水是良好的可再生、清洁的能源，开发利用污水作为供热系统的热源为建筑物供热，即污水源热泵供热系统，具有重要的节能与环保价值。例如，将15℃左右的污水降低至5℃，提取10℃的温差热能，为建筑物供热。利用污水作为供热系统的热源没有煤的燃烧过程，具有环保作用。较传统的供热系统节能幅度达60%，污染物的排放量也成比例较少。
污水源热泵系统利用包括热能的提取与转化两个过程。热能的提取过程是指污水通过换热设备进行换热，是系统的技术关键之一，也是当前应用中存在的主要技术障碍。由于污水中含有大量油脂，当含有油脂的污水进入换热器后，在换热器内壁形成油膜，严重影响污水与净水的换热效率，若不能有效地进行油膜清除，系统将难以正常运行。
常规污水除油装置存在的问题：常规的污水除油方法是在污水管道上增加油脂过滤器，使污水中含有的油脂经过过滤吸附在过滤器内部，由于污水源热泵系统所需要的水量较大，且污水中含有油脂以外的其他杂质，所以油脂过滤器需要频繁拆卸清洗，无法满足连续运行要求，影响污水源热泵系统的供热系统的正常运行。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种污水源热泵系统的除油装置，解决了污水中含有的油脂进入换热器后在换热器表面形成油膜影响换热的问题，避免换热效率降低造成的无法正常供热的现象发生。
本实用新型为实现上述目的，通过以下技术方案实现，一种污水源热泵系统的除油装置，其特征是：包括壳体和若干块隔板，所述壳体沿其内壁垂直且间隔固接有若干块隔板，隔板相互平行设置，相邻隔板与壳体底部或壳体顶部形成水道，若干块隔板之间形成上下呈倒置的S形水流通道，所述壳体上部设有排油口和污水进口、壳体底部设有污水出口。
所述隔板数量为2-4块，首块隔板的底部与壳体底部设有污水流道。
所述壳体上设有检修口，壳体底部设有排污口，壳体侧面设有用于观察水位的液位管。
所述壳体的污水进口附近设有浮球阀。
有益效果：与现有技术相比，本实用新型减缓污水在设备内的流动速度，使蕴含在污水中的油脂分离出来;由于流通断面加大，可使污水流动速度减少至0.25米/秒以下，污水在设备内上下往复流动，使污水中蕴含的油脂自动析出，并通过上部排油管排至室外。解决了污水供热系统换热器中的油膜影响换热的问题，避免换热效率降低造成的无法正常供热的现象发生。
