申请日2017.12.06
公开(公告)日2018.06.22
IPC分类号F25B30/06; F28D7/14
摘要
本实用新型涉及一种污水排水管换热装置，包括市政污水排水管道本体，其特征是：所述市政污水排水管道本体外围缠绕有净水传输管道构成逆流换热的污水源热泵系统热源，所述净水传输管道设有净水进口和净水出口。有益效果：本实用新型解决了必须单独设置污水换热器的问题。在敷设室外污水排水管时，将缠绕好PE管的污水排水管直接敷设于地下，这样就可以通过PE管内的净水循环，换取污水中的热量，作为污水源热泵机组的热源使用。
权利要求书

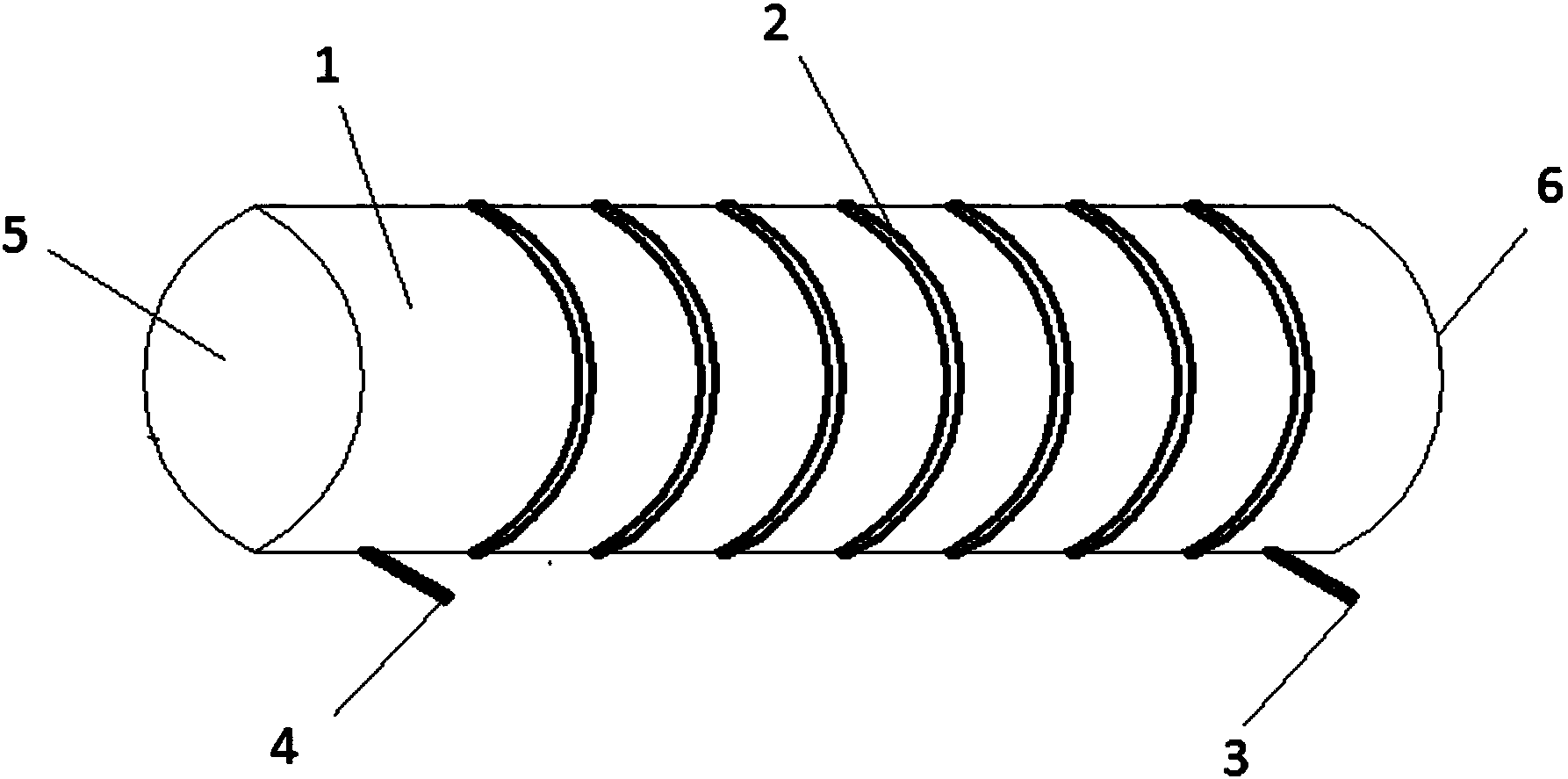

1.一种污水排水管换热装置，包括市政污水排水管道本体，其特征是：所述市政污水排水管道本体外围缠绕有净水传输管道构成逆流换热的污水源热泵系统热源，所述净水传输管道设有净水进口和净水出口。
2.根据权利要求1所述的污水排水管换热装置，其特征是：所述净水传输管道采用PE管，管径为20-25mm。
3.根据权利要求1或2所述的污水排水管换热装置，其特征是：所述净水传输管道缠绕的螺旋管道间距为200mm。
说明书
污水排水管换热装置
技术领域
本实用新型属于热泵领域，尤其涉及一种污水排水管换热装置。
背景技术
城市污水的热能利用有多种方式，但最有效的利用方式就是利用热泵技术。即夏季将建筑物内多余热量通过热泵机组释放到城市污水中，冬季将城市污水的热量提取出来通过热泵机组释放到建筑物内。
利用污水源热泵系统对建筑物供冷或供热，充分利用了城市污水中的废热，减少了对高位能源的消耗。不仅节约了能源，而且减少了环境污染和水资源的消耗;此外由于污水源热泵机组工作效率高。机房占地面积小，大大降低了运行费用和初投资费用。因此污水作为可再生能源用于建筑物的空调系统已经得到了大家的认可，而且在国内的应用逐渐增多。
在污水源热泵系统中，污水换热一直是污水源热泵系统核心技术问题，间接式污水源热泵系统通过污水换热器回收污水中的热能。污水不进入热泵机组。避免了污水对机组的腐蚀和堵塞，虽然投资增加，但系统设备运行可靠。该方式在国内应用较广。如下图2所示，常规污水源热泵系统中，必须是独立设置一台换热设备7，不仅增加机房占地面积，而且初投资费用较高。常规污水换热器缺点：污水源热泵系统虽然有许多优点，但是由于污水的特殊性，污水中杂质含量较高，污水换热器必须采用宽通道形式，这样就会造成污水换热器体积较大，占地面积大的缺点，同时，污水换热器所用钢材较多，投资费用高，维修维护困难等缺点。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种污水排水管换热装置，解决了污水换热器单独设置问题。
本实用新型为实现上述目的，通过以下技术方案实现，一种污水排水管换热装置，包括市政污水排水管道本体，其特征是：所述市政污水排水管道本体外围缠绕有净水传输管道构成逆流换热的污水源热泵系统热源，所述净水传输管道设有净水进口和净水出口。
所述净水传输管道采用PE管，管径为20-25mm。
所述净水传输管道缠绕的螺旋管道间距为200mm。
有益效果：与现有技术相比，本实用新型解决了必须单独设置污水换热器的问题。在敷设室外污水排水管时，将缠绕好PE管的污水排水管直接敷设于地下，这样就可以通过PE管内的净水循环，换取污水中的热量，作为污水源热泵机组的热源使用。
