申请日2018.01.09
公开(公告)日2018.07.24
IPC分类号C02F3/34
摘要
本发明公开了一种污水快速处理循环利用装置，包括反应池，所述反应池外壁一侧安装有进水法兰，所述进水法兰内侧连通有出水管，所述反应池内壁位于出水管下方安装有发电叶轮，所述反应池外壁安装有输电箱，所述输电箱通过导线与发电叶轮电性连接，所述反应池顶部一侧安装有转动电机，所述转动电机通过动力轴转动连接有往复装置，所述反应池外侧设置有添加液罐，本发明涉及污水处理技术领域。该污水快速处理循环利用装置，达到了对污水进行快速处理循环利用的目的，提高处理和反应的速率，保证处理的效率，改善生态环境，避免污水及污染物直接流入水域，能有效处理城区的工业废水和生活废水，提升城市品位和促进经济发展。
权利要求书

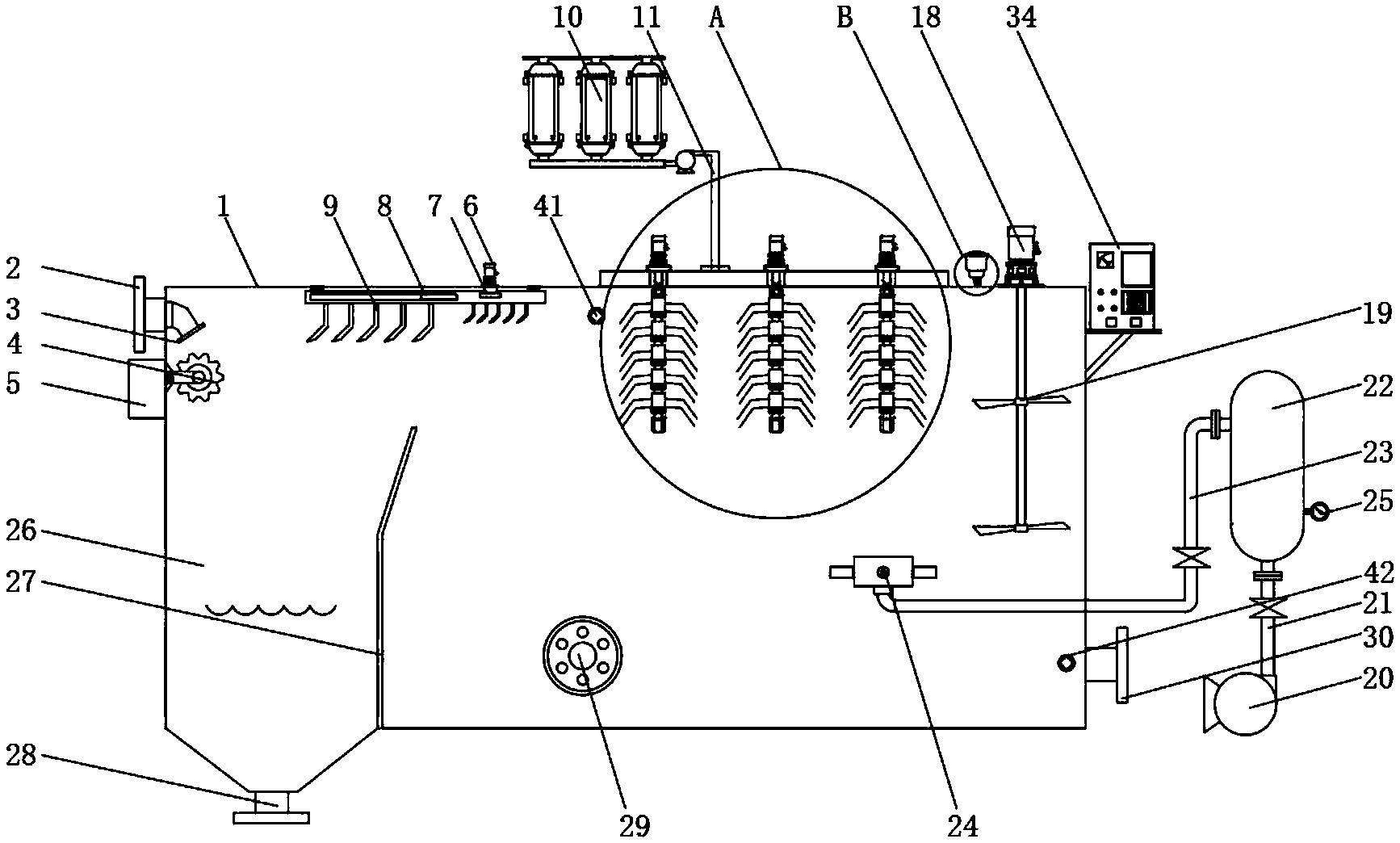

1.一种污水快速处理循环利用装置，包括反应池(1)，其特征在于：所述反应池(1)外壁一侧安装有进水法兰(2)，所述进水法兰(2)内侧连通有出水管(3)，所述反应池(1)内壁位于出水管(3)下方安装有发电叶轮(4)，所述反应池(1)外壁安装有输电箱(5)，所述输电箱(5)通过导线与发电叶轮(4)电性连接，所述反应池(1)顶部一侧安装有转动电机(6)，所述转动电机(6)通过动力轴(7)转动连接有往复装置(8)，所述反应池(1)外侧设置有添加液罐(10)，所述添加液罐(10)通过进液泵连通有导液管(11)，所述导液管(11)远离添加液罐(10)的一端连通有分液管(12)，所述分液管(12)顶部固定连接有转动电机(13)，所述转动电机(13)输出转动连接有转动导液管(14)，所述转动导液管(14)外壁套设有转动套(15)，所述转动套(15)外壁安装有分离片(16)，所述转动套(15)底部开设有喷水口(17)，所述反应池(1)顶部远离转动电机(6)的一端固定连接有搅拌电机(18)，所述搅拌电机(18)通过输出轴转动连接有搅拌器(19)，所述反应池(1)外侧安装有空压机(20)，所述空压机(20)输出口通过导气管(21)连通有溶气罐(22)，所述溶气罐(22)输出口通过溶气释放管(23)连通有释放器(24)，所述释放器(24)内部与反应池(1)连通，所述溶气罐(22)外壁一侧安装有压力表(25)，所述反应池(1)外壁远离进水法兰(2)的一侧固定连接有控制箱(34)。
2.根据权利要求1所述的一种污水快速处理循环利用装置，其特征在于：所述反应池(1)顶部位于分液管(12)和搅拌电机(18)之间固定连接有微生物罐安装台(31)，所述微生物罐安装台(31)外壁一侧安装有流量开关(32)，所述微生物罐安装台(31)顶部安装有微生物存放罐(33)。
3.根据权利要求1所述的一种污水快速处理循环利用装置，其特征在于：所述反应池(1)内部位于出水管(3)下方设置有排污工作区(26)，所述排污工作区(26)远离反应池(1)内壁的一侧安装有网孔挡板(27)，所述排污工作区(26)底部安装有排泥法兰(28)。
4.根据权利要求1所述的一种污水快速处理循环利用装置，其特征在于：所述反应池(1)后侧安装有第一排水法兰(29)，所述反应池(1)远离进水法兰(2)的一侧安装有第二排水法兰(30)。
5.根据权利要求4所述的一种污水快速处理循环利用装置，其特征在于：所述反应池(1)内部靠近顶部且位于往复装置(8)和分液管(12)之间的位置安装有第一洁净检测器(41)，所述反应池(1)内部靠近第二排水法兰(30)的位置安装有第二洁净检测器(42)。
6.根据权利要求5所述的一种污水快速处理循环利用装置，其特征在于：所述控制箱(34)表面上部设置有监控表(35)和显示器(36)，所述控制箱(34)表面位于监控表(35)和显示器(36)下方分别设置有调控开关(37)和控制键盘(38)。
7.根据权利要求6所述的一种污水快速处理循环利用装置，其特征在于：所述控制箱(34)内部下方一侧安装有编码器(39)，所述控制箱(34)内部下方远离编码器(39)的一侧安装有中央处理器(40)，所述第一洁净检测器(41)和第二洁净检测器(42)均通过编码器(39)与中央处理器(40)电性连接，所述中央处理器(40)输出端与显示器(36)电性连接。
8.根据权利要求1所述的一种污水快速处理循环利用装置，其特征在于：所述往复装置(8)包括往复工作框(801)，所述往复工作框(801)两侧固定连接有滑动架(802)，所述滑动架(802)内部分别滑动连接有第一齿条杆(803)和第二齿条杆(805)，所述往复工作框(801)中部转动连接有转接齿轮(806)，且分别与第一齿条杆(803)和第二齿条杆(805)啮合连接，所述第一齿条杆(803)和第二齿条杆(805)底部均安装有刮渣板(9)。
9.根据权利要求8所述的一种污水快速处理循环利用装置，其特征在于：所述动力轴(7)底端转动连接有转动连接架(807)，所述转动连接架(807)远离动力轴(7)的一端固定连接有动力基柱(808)。
10.根据权利要求9所述的一种污水快速处理循环利用装置，其特征在于：所述第二齿条杆(805)表面通过螺栓安装架(809)固定连接有动力架(810)，所述动力架(810)内部开设有环形滑动孔(804)，所述动力基柱(808)外壁通过环形滑动孔(804)与动力架(810)滑动连接。
说明书
一种污水快速处理循环利用装置
技术领域
本发明涉及污水处理技术领域，具体为一种污水快速处理循环利用装置。
背景技术
目前生活污水一般只会有一种处理方法，那就是直接排入下水道。其实 生活污水中几乎不含有毒的化学物质，进行净化的过程并不复杂。生活污水 在下水道里发臭，主要是有机物发酵造成的，随着国民经济的快速发展和城 市人口的不断增加，城乡居民生活污水、粪便污水及工业废水对周围环境和 江河湖泊造成严重污染，水质标准逐年下降，长此下去将直接影响人类的生 存，为保护人类赖以生存的环境，防止污染、治理污染已引起人类的高度重 视，污水处理设备能有效处理城区的生活废水，工业废水等，避免污水及污 染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重 要意义，同时我国目前表面处理产生的工业废水，一般采用传统的废水处理 工艺，一次性投资大，处理费用较高。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水快速处理循环利用装置， 解决了处理效率和速率低，劳动成本高，监测不方便，一次性投资大，处理 费用较高的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种污水快速处 理循环利用装置，包括反应池，所述反应池外壁一侧安装有进水法兰，所述 进水法兰内侧连通有出水管，所述反应池内壁位于出水管下方安装有发电叶 轮，所述反应池外壁安装有输电箱，所述输电箱通过导线与发电叶轮电性连 接，所述反应池顶部一侧安装有转动电机，所述转动电机通过动力轴转动连 接有往复装置，所述反应池外侧设置有添加液罐，所述添加液罐通过进液泵 连通有导液管，所述导液管远离添加液罐的一端连通有分液管，所述分液管顶部固定连接有转动电机，所述转动电机输出转动连接有转动导液管，所述 转动导液管外壁套设有转动套，所述转动套外壁安装有分离片，所述转动套 底部开设有喷水口，所述反应池顶部远离转动电机的一端固定连接有搅拌电 机，所述搅拌电机通过输出轴转动连接有搅拌器，所述反应池外侧安装有空 压机，所述空压机输出口通过导气管连通有溶气罐，所述溶气罐输出口通过 溶气释放管连通有释放器，所述释放器内部与反应池连通，所述溶气罐外壁 一侧安装有压力表，所述反应池外壁远离进水法兰的一侧固定连接有控制箱。
优选的，所述反应池顶部位于分液管和搅拌电机之间固定连接有微生物 罐安装台，所述微生物罐安装台外壁一侧安装有流量开关，所述微生物罐安 装台顶部安装有微生物存放罐。
优选的，所述反应池内部位于出水管下方设置有排污工作区，所述排污 工作区远离反应池内壁的一侧安装有网孔挡板，所述排污工作区底部安装有 排泥法兰。
优选的，所述反应池后侧安装有第一排水法兰，所述反应池远离进水法 兰的一侧安装有第二排水法兰。
优选的，所述反应池内部靠近顶部且位于往复装置和分液管之间的位置 安装有第一洁净检测器，所述反应池内部靠近第二排水法兰的位置安装有第 二洁净检测器。
优选的，所述控制箱表面上部设置有监控表和显示器，所述控制箱表面 位于监控表和显示器下方分别设置有调控开关和控制键盘。
优选的，所述控制箱内部下方一侧安装有编码器，所述控制箱内部下方 远离编码器的一侧安装有中央处理器，所述第一洁净检测器和第二洁净检测 器均通过编码器与中央处理器电性连接，所述中央处理器输出端与显示器电 性连接。
优选的，所述往复装置包括往复工作框，所述往复工作框两侧固定连接 有滑动架，所述滑动架内部分别滑动连接有第一齿条杆和第二齿条杆，所述 往复工作框中部转动连接有转接齿轮，且分别与第一齿条杆和第二齿条杆啮 合连接，所述第一齿条杆和第二齿条杆底部均安装有刮渣板。
优选的，所述动力轴底端转动连接有转动连接架，所述转动连接架远离 动力轴的一端固定连接有动力基柱。
优选的，所述第二齿条杆表面通过螺栓安装架固定连接有动力架，所述 动力架内部开设有环形滑动孔，所述动力基柱外壁通过环形滑动孔与动力架 滑动连接。
(三)有益效果
本发明提供了一种污水快速处理循环利用装置。具备以下有益效果：
(1)、该污水快速处理循环利用装置，通过进水法兰将污水输入到反应 池到，输入的污水通过发电叶轮进行发电，添加液罐通过进液泵输入到导液 管中，导液管通过分液管将添加液输送到转动导液管中，转动电机通过转动 导液管上的转动套转动，通过分离片对污水进行分离，转动套底部设置的喷 水口可以将添加液输入反应池中，微生物存放罐安装在反应池上的生物罐安 装台上，网反应池中添加分解污水的微生物，流量开关可以控制微生物添加 的量，反应池上的搅拌电机通过搅拌器对反应池的中混合液进行搅拌，加快 反应处理的效率，反应池外侧安装的空压机将空气输入到溶气罐中，通过溶 气释放管和释放器将气体输送进反应池中，提高反应处理的速率，溶气释放 管外侧设置的压力表可以查看溶气释放管内部的压力，达到了对污水进行快 速处理循环利用的目的，提高处理和反应的速率，保证处理的效率，改善生 态环境，避免污水及污染物直接流入水域，能有效处理城区的工业废水和生 活废水，提升城市品位和促进经济发展。
