申请日2018.01.09
公开(公告)日2018.08.24
IPC分类号G01N33/18
摘要
本实用新型公开了一种用于处理废水样品的废水分析装置，包括过滤烧杯，过滤烧杯上方设有漏斗，漏斗和过滤烧杯活动连接，过滤烧杯内部设有漏网，漏网和过滤烧杯内壁连接，过滤烧杯下方连接有导管的一端，导管另一端连接有反应池，过滤烧杯通过导管与反应池相通，导管中连接有抽水泵，反应池左侧上方连接有加药管，加药管中连接有加药泵，反应池左侧下方连接有出液管，反应池内部上方连接有气压平衡装置，反应池内部下方设有感应器，感应器与反应池底侧连接，感应器通过信号线连接有数据显示装置;它可以实现对废水样品的分析与净化，具有良好的市场推广价值。
权利要求书

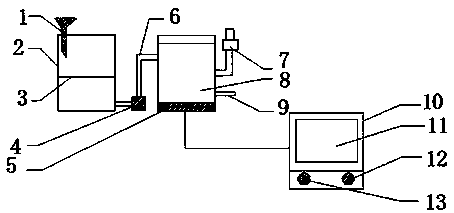

1.一种用于处理废水样品的废水分析装置，包括过滤烧杯(2)，其特征在于：所述过滤烧杯(2)上方设有漏斗(1)，所述漏斗(1)和过滤烧杯(2)活动连接，所述过滤烧杯(2)内部设有漏网(3)，所述漏网(3)和过滤烧杯(2)内壁连接，所述过滤烧杯(2)下方连接有导管(6)的一端，所述导管(6)另一端连接有反应池(8)，所述过滤烧杯(2)通过导管(6)与反应池(8)相通，所述导管(6)中连接有抽水泵(4)，所述反应池(8)左侧上方连接有加药管，所述加药管中连接有加药泵(7)，所述反应池(8)左侧下方连接有出液管(9)，所述反应池(8)内部上方连接有气压平衡装置(14)，所述反应池(8)内部下方设有感应器(5)，所述感应器(5)与反应池(8)底侧连接，所述感应器(5)通过信号线连接有数据显示装置(10)，所述数据显示装置(10)包括装置外壳，所述装置外壳外侧上方设置有显示屏(11)，所述装置外壳外侧下方设置有数据显示器装置开关(12)和数据传输开关(13)，所述显示屏(11)、数据显示器装置开关(12)和数据传输开关(13)均与装置外壳连接，所述装置外壳内设有处理器和蓄电池，所述蓄电池通过数据显示器装置开关(12)与处理器连接，所述处理器通过数据传输开关(13)和感应器(5)连接，所述显示屏(11)和处理器连接，所述抽水泵(4)、加药泵(7)和气压平衡装置(14)均与蓄电池电性连接。
2.根据权利要求1所述的一种用于处理废水样品的废水分析装置，其特征在于：所述过滤烧杯(2)上方设有固定盖，所述固定盖和过滤烧杯(2)卡接，所述固定盖上开设有固定孔，所述漏斗(1)下方贯穿固定孔延伸到过滤烧杯(2)内部。
说明书
一种用于处理废水样品的废水分析装置
技术领域
本实用新型涉及废水分析装置领域，更具体地说，涉及一种用于处理废水样品的废水分析装置。
背景技术
在处理废水样品的废水分析时，废水的杂质分析是废水处理中的一个主要环节。废水特征分别由几个参数表示，在现有技术中，已知很多不同种类的水分析装置。
目前在这些装置中，它们对废水的分析不彻底，而且装置复杂，工序繁琐，不易操作，且造价昂贵，不能普遍推广。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的一种用于处理废水样品的废水分析装置工序繁琐不易操作的问题，本实用新型的目的在于提供一种用于处理废水样品的废水分析装置，实现对废水样品的分析装置操作简单，提高实用率。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案:
一种用于处理废水样品的废水分析装置，包括过滤烧杯，所述过滤烧杯上方设有漏斗，所述漏斗和过滤烧杯活动连接，所述过滤烧杯内部设有漏网，所述漏网和过滤烧杯内壁连接，所述过滤烧杯下方连接有导管的一端，所述导管另一端连接有反应池，所述过滤烧杯通过导管与反应池相通，所述导管中连接有抽水泵，所述反应池左侧上方连接有加药管，所述加药管中连接有加药泵，所述反应池左侧下方连接有出液管，所述反应池内部上方连接有气压平衡装置，所述反应池内部下方设有感应器，所述感应器与反应池底侧连接，所述感应器通过信号线连接有数据显示装置，所述数据显示装置包括装置外壳，所述装置外壳外侧上方设置有显示屏，所述装置外壳外侧下方设置有数据显示器装置开关和数据传输开关，所述显示屏、数据显示器装置开关和数据传输开关均与装置外壳连接，所述装置外壳内设有处理器和蓄电池，所述蓄电池通过数据显示器装置开关与处理器连接，所述处理器通过数据传输开关和感应器连接，所述显示屏和处理器连接，所述抽水泵、加药泵和气压平衡装置均与蓄电池电性连接。
优选地，所述过滤烧杯上方设有固定盖，所述固定盖和过滤烧杯卡接，所述固定盖上开设有固定孔，所述漏斗下方贯穿固定孔延伸到过滤烧杯内部。
3.有益效果
与现有技术相比，本实用新型的有益效果是：通过过滤烧杯、反应池及数据显示装置构成一个简洁的废水分析装置，实现装置简易、操作简单，其中废水通过漏网用于过滤大颗粒不溶解的杂质，加快整体的分析时间，通过设有气压平衡装置，实现反应池中大气压强的平衡，加强使用过程中的安全性，通过加药泵用于添加反应所需的其它物质，通过添加物质产生化学反应实现对废水的净化处理，方便使用，反应池左下方设置有出液管，及时处理反应后物质，感应器与数据显示装置通过导线连接，数据显示装置上方设置有显示屏，及时反应分析数据;它可以实现对废水样品的分析与净化，并且装置简易、操作简单。
