申请日2017.12.06
公开(公告)日2018.07.06
IPC分类号C02F9/14; C02F3/34; C02F3/10
摘要
本实用新型涉及污水处理领域，具体涉及一种城市河道入河排污口污水微生物强化处理系统。所述系统包括：反应池体，微生物净水剂投加系统，微生物促生剂投加系统和曝气系统。根据本实用新型的强化处理系统适用于流动性的入河排污口污水处理，提高了微生物的降解去除效果;提高了水中COD和氨氮等污染指标的转化降解速率，入河污水中的溶解氧得到恢复。
权利要求书
1.城市河道入河排污口污水微生物强化处理系统，其特征在于，所述系统包括：反应池体，微生物净水剂投加系统，微生物促生剂投加系统和曝气系统，其中，

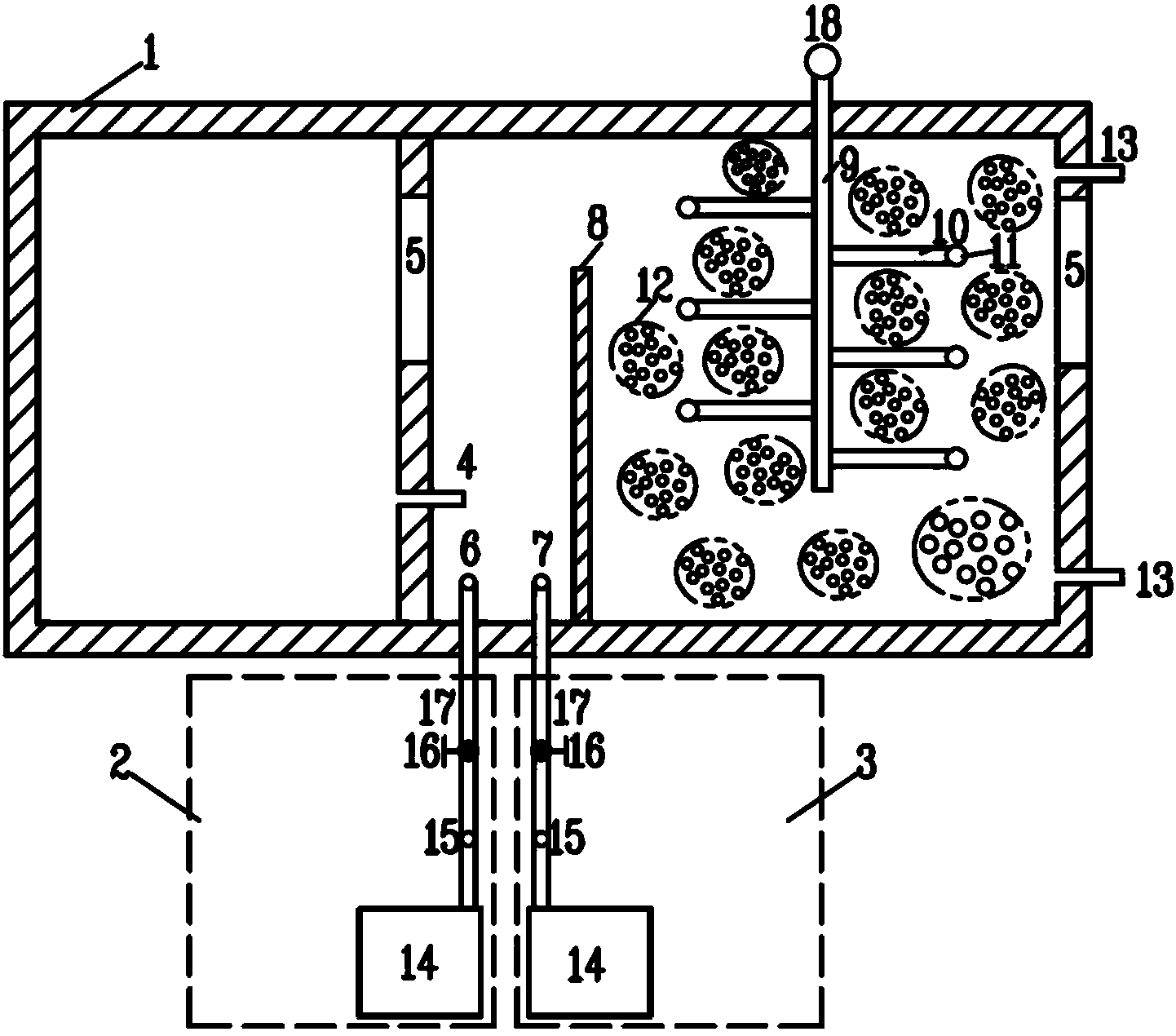

所述反应池体按水流动方向依次包括蓄水调节池和水处理池，在所述蓄水调节池和所述水处理池之间通过内墙间隔，其中，在所述内墙的下部设有污水入口，所述水处理池内、垂直底面设置稳流挡墙，在所述稳流挡墙与所述内墙之间的墙面的上部设有微生物净水剂投加口和微生物促生剂投加口，分别与微生物净水剂投加系统、微生物促生剂投加系统连通，所述水处理池的外壁的上、下部各设有污水排口，
所述微生物净水剂投加系统和微生物促生剂投加系统分别包括罐体、通过管道与罐体连通的液体流量计、阀门，所述阀门通过管道分别与所述微生物净水剂投加口和所述微生物促生剂投加口连通，
所述曝气系统与所述稳流挡墙和所述水处理池的外壁之间的区域连通。
2.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述曝气系统包括空气压缩机、曝气主管、曝气支管和曝气器。
3.根据权利要求2所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述曝气器为微孔圆盘形曝气器。
4.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述稳流挡墙的长度为池体宽度的4/5-5/6。
5.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，在所述污水入口为倒置L型管道，且装有阀门。
6.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述污水排口为直排管。
7.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述水处理池内设有污水溢流口。
8.根据权利要求7所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述污水溢流口为矩形溢流排口，其深度为8-12cm，长度为池宽度的1/3至1/2。
9.根据权利要求1所述的城市河道入河排污口污水微生物强化处理系统，其特征在于，所述反应池体为方形或矩形的敞口池体。
说明书
一种城市河道入河排污口污水微生物强化处理系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种城市河道入河排污口污水微生物强化处理系统。
背景技术
在城市河道建设过程中，沿河道内侧都布设有一系列的入河排污口。但是，由于基础设施建设不配套和不完善，城市内所产生的市政污水无法全部进入污水处理厂进行处理后再排放，部分污水或处理不完全的污水直接通过这些排污口排入河道内。目前，针对这种超标入河排污口，还缺乏相应的就地处理技术和方法。
入河排污口附近场地空间有限，微生物强化处理技术通常是针对污染水体常用的原位环境修复技术，通过投加微生物净水剂，可以降低水体中的污染物质浓度，使水体的生态环境得到改善，但是对于具有流动性的河流，投加净水剂很快被稀释冲走，受制于河道入河排污口附近空间场地的限制，难于发挥作用。
实用新型内容
为了解决上述问题，本实用新型提供一种城市河道入河排污口污水微生物强化处理系统，在考虑入河排污口污水水质特征的基础上，采取在排污口附近构建一个强化生物处理系统，通过投加复合微生物净水剂、微生物促生剂和微生物着生材料，以及对进入处理系统的污水进行复氧曝气，实现排污口污水的就地强化处理。该系统组成简单、易于运行维护、处理效果较高，能够有效降低污水中COD、TN、TP和氨氮浓度。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统包括：反应池体，微生物净水剂投加系统，微生物促生剂投加系统和曝气系统。其中，所述反应池体按水流动方向依次包括蓄水调节池和水处理池，所述蓄水调节池与入河排口直接相连，让入河排口污水直接进入所述蓄水调节池，蓄水调节池的功能是调节进入水处理池的污水流量。在所述蓄水调节池和所述水处理池之间通过内墙间隔，其中，在所述内墙的下部设有污水入口，所述水处理池内、垂直底面设置稳流挡墙，在所述稳流挡墙与所述内墙之间的墙面的上部设有微生物净水剂投加口和微生物促生剂投加口，分别与微生物净水剂投加系统、微生物促生剂投加系统连通，所述水处理池的外壁的上、下部各设有污水排口。所述稳流挡墙将所述水处理池分隔为药剂混合稳流区和反应区。在所述稳流挡墙与内墙之间形成药剂混合稳流区内，污水与微生物净水剂和微生物促生剂进行充分混合;在所述稳流挡墙与水处理池的外壁之间形成的反应区内，污水中的污染物质与微生物净水剂和促生剂进行充分反应，污染物质得到降解去除。所述微生物净水剂投加系统和微生物促生剂投加系统分别包括罐体、通过管道与罐体连通的液体流量计、阀门，所述阀门通过管道分别与所述微生物净水剂投加口和所述微生物促生剂投加口连通，所述罐体中分别装有配置好的液体微生物净水剂和微生物促生剂，所述阀门用于控制净水剂投加的开与关，并同时调节所投加的微生物净水剂或微生物促生剂的用量;所述液体流量计用于指示单位时间所投加的微生物净水剂量或微生物促生剂的用量。所述曝气系统与所述稳流挡墙和所述水处理池的外壁之间的区域连通。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，所述曝气系统包括空气压缩机、曝气主管、曝气支管和曝气器，所述曝气系统是为污水生物降解反应提供溶解氧，优选所述曝气器为微孔圆盘形曝气器。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，所述稳流挡墙的长度为池体宽度的4/5-5/6。所述稳流挡墙的功能是使入流的污水能够与所投入的微生物净水剂和促生剂充分混合均匀，而且入流的污水不会对反应区内的污水造成水力冲击。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，在所述稳流挡墙与水处理池的外壁之间形成的反应区内投加生物球，所述生物球可以为直径8-15cm的塑料镂空球，球体内部填充有海绵、多孔玻璃陶瓷、火山岩、沸石等多孔性材料，每100-300个生物球装入镂空的网袋中，沉入所述曝气管道间隙中;生物球较大的比表面积为微生物提供生长附着的场所，尤其是所投加的微生物净水剂中所含的微生物种群，可以在生物球上附着生长，增大反应池内的微生物量，提高了处理效率，缩短了处理时间。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，在所述污水入口为倒置L型管道，且装有阀门。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，所述污水排口为直排管。
根据本实用新型的具体实施方式的城市河道入河排污口污水微生物强化处理系统，其中，所述水处理池内设有污水溢流口，所述污水溢流口可以为矩形溢流排口，其深度为8-12cm，长度为池宽度的1/3至1/2。
本实用新型的有益效果在于：
(1)适用于流动性的入河排污口污水处理，不受空间限制。城市河道多为硬质化河岸，入河排污口附近场地空间有限，微生物强化处理技术通常是针对污染水体常用的原位环境修复技术，通过投加微生物净水剂，可以降低水体中的污染物质浓度，使水体的生态环境得到改善，但是对于具有流动性的水流，投加净水剂很快被稀释冲走，难于发挥作用，而入河排污口处原位设立污水微生物强化处理系统，使污水进入反应池内，进行微生物强化处理后再排放进入河道，可以明显减轻入河排污口污水中的污染物质含量和浓度，对于自净能力有限的河水，保证了河水的水质。
(2)将本实用新型的入河排污口污水微生物强化处理系统设置于河岸一侧，水池高度不超过1米高，系统内留有溢流口，能够在遇到较大降雨时快速将排口出水排走，不会对排污口行洪带来影响，系统过水安全。
(3)提高微生物的降解去除效果。微生物净水剂中通常包括有芽孢杆菌、高效絮凝菌、酵母菌属、微球菌属、假单胞菌、硝化与反硝化细菌、棒状杆菌、无色杆菌、产检杆菌、土壤杆菌、节杆菌等各类微生物菌群，这些微生物在降解污水的污染物过程中，需要有一定的反应时间，利用本实用新型的城市河道入河排污口污水微生物强化处理系统，污水在排污口污水微生物强化处理系统中的停留，增加了净水剂中微生物与废水污染物的接触时间，提高了微生物的降解去除效果。
(4)微生物促生剂与微生物净水剂一起投加时，能够促进微生物的生长，提高了水中COD和氨氮等污染指标的转化降解速率。
(5)在系统中使用的生物球为所投加复合微生物净水剂中的微生物提供了附着生长之处，在部分悬浮微生物随污水流走时，部分微生物净水剂中的微生物能够附着在生物球中生长，而生物球内的多孔材料为微生物着生提供了理想的场所，其内层的缺氧环境为系统提高了硝化反硝化作用，强化了含氮污染物质的降解去除效果。
(6)COD和氨氮的降解效果提到明显提高，在反应系统中所设置的曝气装置，为所投加的微生物净水剂中的微生物的快速生长提供了溶解氧条件，使入河排污口污水中的溶解氧能够迅速恢复，增强了好氧性微生物的活性，使COD和氨氮的降解效果提到明显提高。根据本实用新型的入河排污口污水微生物强化处理系统能够实现污水中COD、氨氮、TN和TP的强化处理，降低污水中的污染物质入河量，入河污水中的溶解氧得到恢复。
