申请日2018.01.09
公开(公告)日2018.09.11
IPC分类号B01D47/06
摘要
本实用新型公开了一种循环水处理烟尘净化器，属于除尘装置技术领域。所述的第一箱体左侧设置有风机接口，所述的第一箱体内部设置有两组隔板，所述的第一箱体顶部设置有喷淋，且喷淋与给水进口连接，所述的给水进口下方设置有出风口，且出风口通过风管与第二箱体上的进风口连接，所述的第一箱体的前部设置有排水出口，且第一箱体的前部和背部均设置有检查口，所述的第二箱体内部设置有水位控制器和循环泵，所述的第二箱体顶部设置有烟筒和开门，采用四次雾化，循环水功能，并设有反烧式隔挡板和水位控制器，脱硫过程更加简化并节省占地，净化率高，排放烟尘量少，适用于矿场除尘脱硫和供暖除尘脱硫。
权利要求书
1.一种循环水处理烟尘净化器，其特征在于：它包含第一箱体(1)、第二箱体(2)、风机接口(3)、喷淋(4)、出风口(5)、给水进口(6)、排水出口(7)、检查口(8)、隔板(9)、风管(10)、进风口(11)、水位控制器(12)、烟筒(13)、开门(14)和循环泵(15)，所述的第一箱体(1)左侧设置有风机接口(3)，所述的第一箱体(1)内部设置有两组隔板(9)，所述的第一箱体(1)顶部设置有喷淋(4)，且喷淋(4)与给水进口(6)连接，所述的给水进口(6)下方设置有出风口(5)，且出风口(5)通过风管(10)与第二箱体(2)上的进风口(11)连接，所述的第一箱体(1)的前部设置有排水出口(7)，且第一箱体(1)的前部和背部均设置有检查口(8)，所述的第二箱体(2)内部设置有水位控制器(12)和循环泵(15)，所述的第二箱体(2)顶部设置有烟筒(13)和开门(14)。
2.根据权利要求1所述的一种循环水处理烟尘净化器，其特征在于：所述的第一箱体(1)和第二箱体(2)均采用厚度为6mm碳钢板制成。
3. 根据权利要求1所述的一种循环水处理烟尘净化器，其特征在于： 所述的循环泵(15)为软连接。
说明书
一种循环水处理烟尘净化器
技术领域
本实用新型涉及一种循环水处理烟尘净化器，属于除尘装置技术领域。
背景技术
湿式氧化法脱硫液的再生设备现采用有两种再生塔和再生槽，再生槽的高度和容积要比再生塔小很多，所以单从溶液再生角度考虑，再生塔容积可以缩小很多，再生塔除了要完成溶液再生的基本任务外，出再生塔的脱硫液要由高位自流进入脱硫塔喷洒管，所以在脱硫塔和再生塔分开设置的情况下，再生塔必须要比脱硫塔高，才能满足脱硫液高位自流的要求。
现有的再生塔有两个缺点，一是为了保证较高的再生塔强度和稳定性，其塔径较大，增大了设备投资，二是因为液柱高，进塔再生空气所需压力高，动能消耗大，操作费用高。再生槽可以解决上述缺点，它将占据再生塔的位置，但因为脱硫液进再生槽不能自流，要增加脱硫液泵，现有的再生槽用脱硫液引射空气，因为喷射泵的增能转换效率低，所以动能消耗较大。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种循环水处理烟尘净化器。

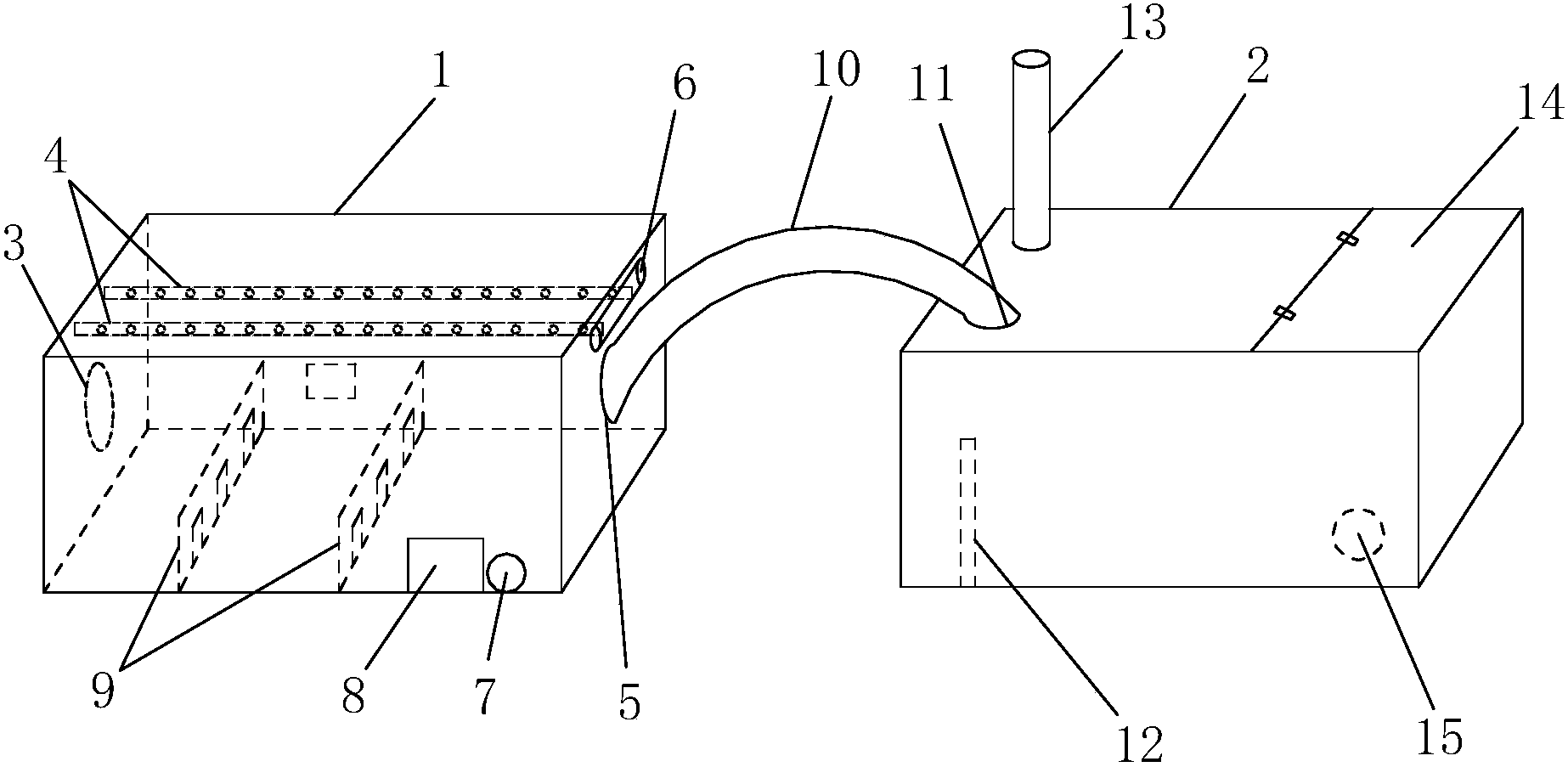

本实用新型的循环水处理烟尘净化器，它包含第一箱体、第二箱体、风机接口、喷淋、出风口、给水进口、排水出口、检查口、隔板、风管、进风口、水位控制器、烟筒、开门和循环泵，所述的第一箱体左侧设置有风机接口，所述的第一箱体内部设置有两组隔板，所述的第一箱体顶部设置有喷淋，且喷淋与给水进口连接，所述的给水进口下方设置有出风口，且出风口通过风管与第二箱体上的进风口连接，所述的第一箱体的前部设置有排水出口，且第一箱体的前部和背部均设置有检查口，所述的第二箱体内部设置有水位控制器和循环泵，所述的第二箱体顶部设置有烟筒和开门。
作为优选，所述的第一箱体和第二箱体均采用厚度为6mm碳钢板制成。
作为优选，所述的循环泵为软连接。
本实用新型的有益效果：它的结构简单，设计合理，采用四次雾化，循环水功能，并设有反烧式隔挡板和水位控制器，脱硫过程更加简化并节省占地，净化率高，排放烟尘量少，适用于矿场除尘脱硫和供暖除尘脱硫。
