申请日2018.09.17
公开(公告)日2019.04.12
IPC分类号B65F1/14; B65F7/00
摘要
本实用新型公开了一种给料炉排渗滤液收集斗金属结构件，包括渗滤液收集斗，所述渗滤液收集斗底部的一侧斗体上设置有渗滤液排出管，且渗滤液收集斗顶部的一侧斗体上设置有进水管，所述渗滤液收集斗内部斗体的底端面上设置有渗滤液排污泵，且渗滤液收集斗顶部斗体的内侧面上设置有多个安装固定钩，多个所述安装固定钩之间设置有环型喷淋清洗水管，所述渗滤液排出管上设置有排污控制阀，渗滤液收集斗放置在给料炉排的正下方用于收集高污染的渗滤液，待渗滤液收集斗内的渗滤液或污物较多时，通过渗滤液排污泵将渗滤液收集斗内的渗滤液或污物排出，通过环型喷淋清洗水管将清理液喷洒在渗滤液收集斗内，从而实现对渗滤液收集斗的清洁。
权利要求书

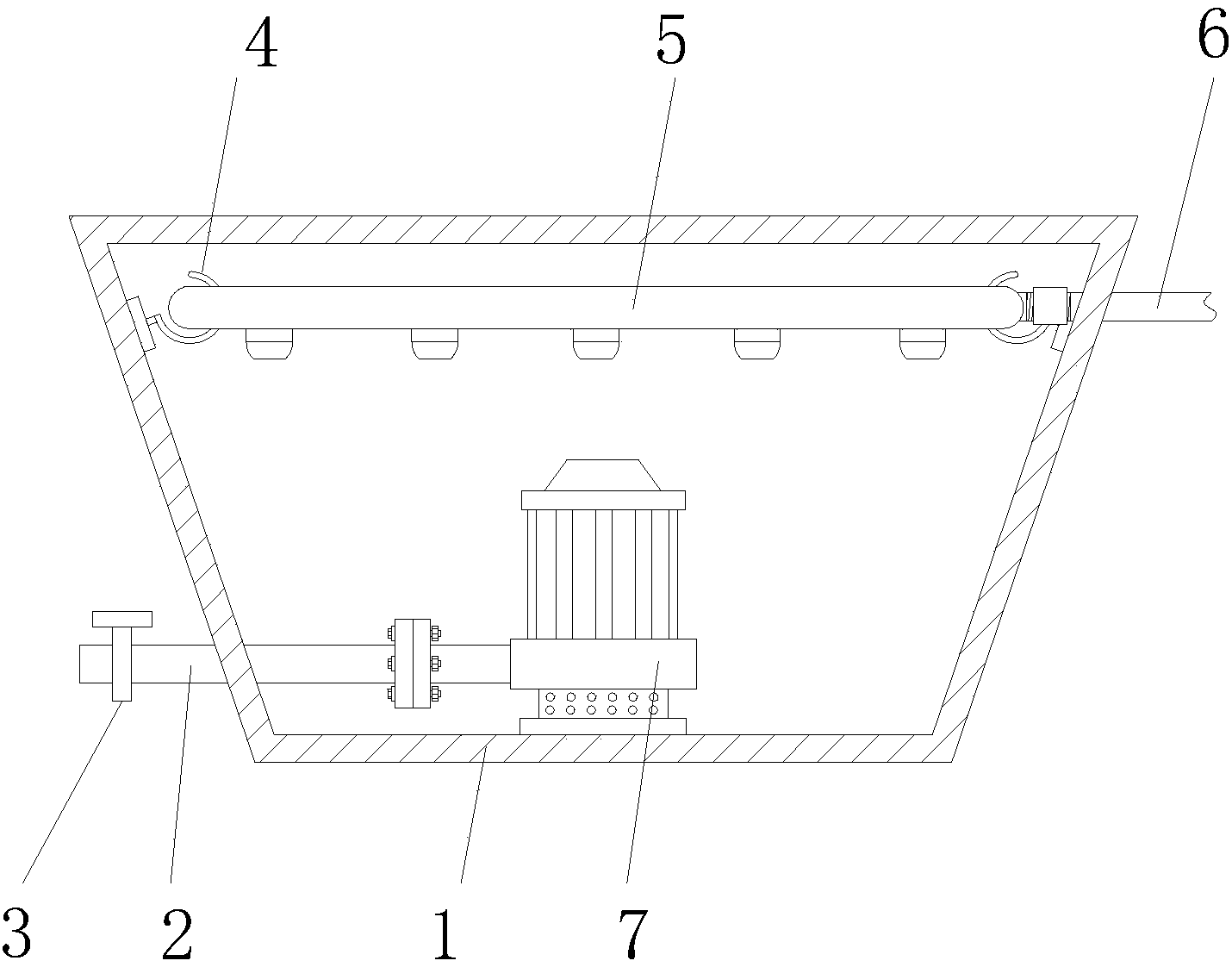

1.一种给料炉排渗滤液收集斗金属结构件，包括渗滤液收集斗(1)，其特征在于：所述渗滤液收集斗(1)底部的一侧斗体上设置有渗滤液排出管(2)，且渗滤液收集斗(1)顶部的一侧斗体上设置有进水管(6)，所述渗滤液收集斗(1)内部斗体的底端面上设置有渗滤液排污泵(7)，且渗滤液收集斗(1)顶部斗体的内侧面上设置有多个安装固定钩(4)，多个所述安装固定钩(4)之间设置有环型喷淋清洗水管(5)，所述渗滤液排出管(2)上设置有排污控制阀(3)。
2.根据权利要求1所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述环型喷淋清洗水管(5)一端设置有通液管(51)，所述通液管(51)上设置有固定帽管(52)。
3.根据权利要求2所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述通液管(51)与固定帽管(52)螺纹啮合连接。
4.根据权利要求1所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述环型喷淋清洗水管(5)通过安装固定钩(4)与渗滤液收集斗(1)的顶部斗体挂载式固定连接。
5.根据权利要求1所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述环型喷淋清洗水管(5)上的通液管(51)通过固定帽管(52)与进水管(6)的管体螺纹啮合连接。
6.根据权利要求1所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述渗滤液排污泵(7)的出口端处设置有法兰盘，所述渗滤液排出管(2)远离排污控制阀(3)一端的管体上也设置有法兰盘，所述渗滤液排污泵(7)通过紧固螺栓和法兰盘与渗滤液排出管(2)的管体固定连接。
7.根据权利要求1所述的一种给料炉排渗滤液收集斗金属结构件，其特征在于：所述进水管(6)远离渗滤液收集斗(1)一端的管体与外部的高压水泵固定连接。
说明书
一种给料炉排渗滤液收集斗金属结构件
技术领域
本实用新型属于渗滤液收集技术领域，具体涉及一种给料炉排渗滤液收集斗金属结构件。
背景技术
垃圾在堆放和填埋过程中由于压实、发酵等生物化学降解作用，同时在降水和地下水的渗流作用下产生了一种高浓度的有机或无机成份的液体，我们称之为垃圾渗滤液，也叫渗沥液，影响渗滤液产生的因素很多，主要有垃圾堆放填埋区域的降雨情况、垃圾的性质与成分、填埋场的防渗处理情况、场地的水文地质条件等。
现有技术存在以下问题：为了避免渗滤液的乱流而造成的环境污染，一般是将待处理的渗滤液放置在收集斗内，而缺乏一种方便污物排出和清理的渗滤液收集斗，不利于污物的彻底排出和使用后的清理。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种给料炉排渗滤液收集斗金属结构件，具有方便污物排出和清理的特点。
为实现上述目的，本实用新型提供如下技术方案：一种给料炉排渗滤液收集斗金属结构件，包括渗滤液收集斗，所述渗滤液收集斗底部的一侧斗体上设置有渗滤液排出管，且渗滤液收集斗顶部的一侧斗体上设置有进水管，所述渗滤液收集斗内部斗体的底端面上设置有渗滤液排污泵，且渗滤液收集斗顶部斗体的内侧面上设置有多个安装固定钩，多个所述安装固定钩之间设置有环型喷淋清洗水管，所述渗滤液排出管上设置有排污控制阀。
优选的，所述环型喷淋清洗水管一端设置有通液管，所述通液管上设置有固定帽管。
优选的，所述通液管与固定帽管螺纹啮合连接。
优选的，所述环型喷淋清洗水管通过安装固定钩与渗滤液收集斗的顶部斗体挂载式固定连接。
优选的，所述环型喷淋清洗水管上的通液管通过固定帽管与进水管的管体螺纹啮合连接。
优选的，所述渗滤液排污泵的出口端处设置有法兰盘，所述渗滤液排出管远离排污控制阀一端的管体上也设置有法兰盘，所述渗滤液排污泵通过紧固螺栓和法兰盘与渗滤液排出管的管体固定连接。
优选的，所述进水管远离渗滤液收集斗一端的管体与外部的高压水泵固定连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型渗滤液收集斗放置在给料炉排的正下方用于收集高污染的渗滤液，待渗滤液收集斗内的渗滤液或污物较多时，通过渗滤液排污泵将渗滤液收集斗内的渗滤液或污物排出，通过环型喷淋清洗水管将清理液喷洒在渗滤液收集斗内，从而实现对渗滤液收集斗的清洁。
2、本实用新型环型喷淋清洗水管通过安装固定钩与渗滤液收集斗的顶部斗体挂载式固定连接，通过此种方式，方便环型喷淋清洗水管使用时与渗滤液收集斗的安装，环型喷淋清洗水管上的通液管通过固定帽管与进水管的管体螺纹啮合连接，通过此种方式，方便环型喷淋清洗水管与进水管和外部高压水泵的连通。
