申请日2018.01.09
公开(公告)日2018.10.12
IPC分类号C02F9/12
摘要
本实用新型公开了一种旁流式水处理器，包括循环水管道，循环水管道的侧面连接有过滤管道和回流管道，过滤管道和回流管道之间通过处理管道连接，处理管道的内壁固定连接有环形阳极板，处理管道的中央设置有阳极柱，阳极柱和环形阳极板之间设置有环形阴极板，且环形阴极板、环形阳极板和阳极柱的两端均通过固定杆固定连接，处理管道的外部设置有电源箱，且电源箱与环形阴极板、环形阳极板、阳极柱电连接，固定杆的内部设置有中空的导线通道，该装置能够除去循环水中的水垢和其它悬浮物，有利于提高循环水的水质，延长设备的使用寿命，同时能够在保证水处理效果的前提下，尽可能的减小阴极和阳极的数量，避免影响循环水的流通。
权利要求书

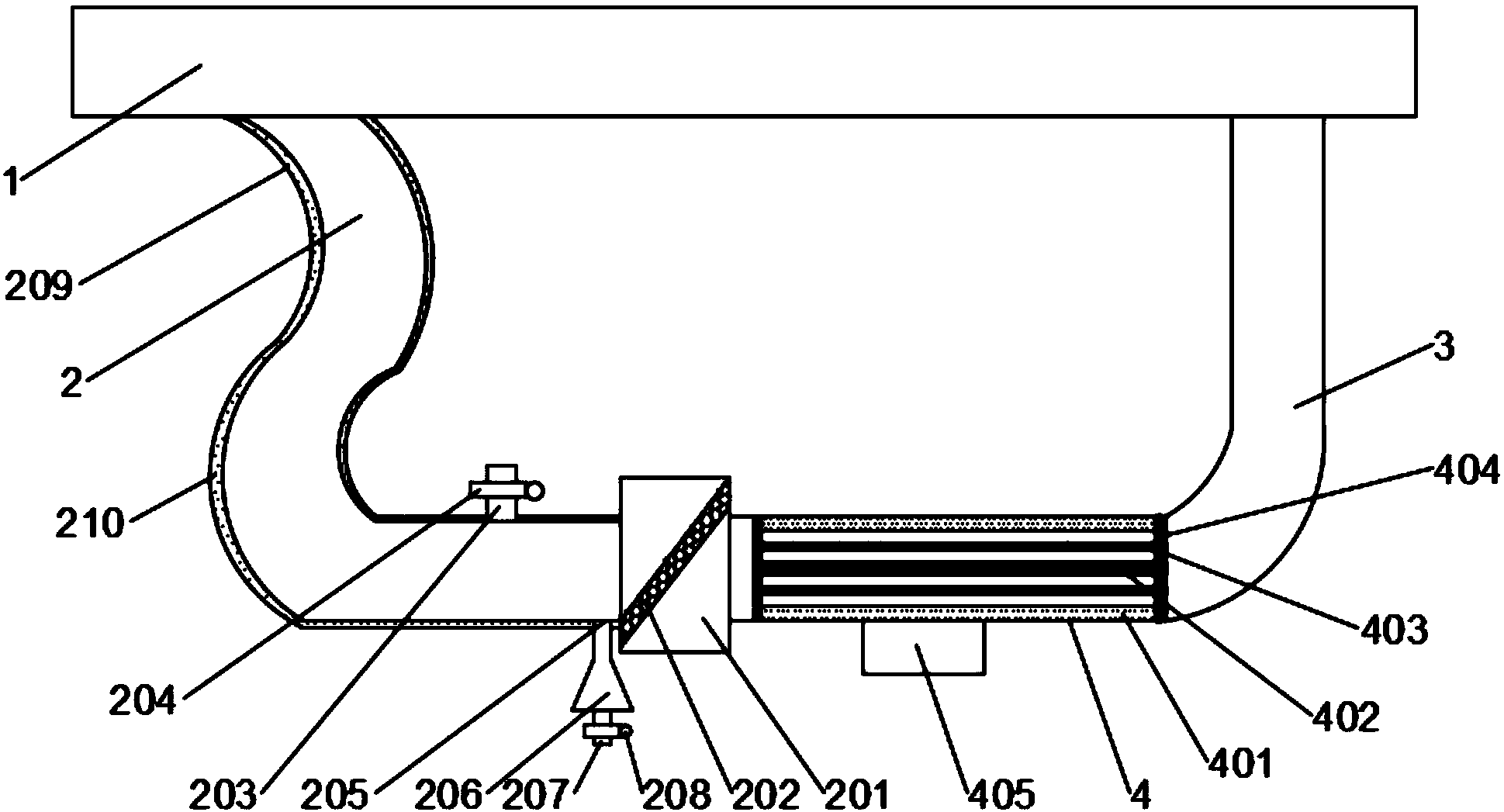

1.一种旁流式水处理器，包括循环水管道(1)，其特征在于：所述循环水管道(1)的侧面连接有过滤管道(2)和回流管道(3)，且所述过滤管道(2)和所述回流管道(3)之间通过处理管道(4)连接;
所述处理管道(4)的内壁固定连接有环形阳极板(401)，且在所述处理管道(4)的中央设置有阳极柱(402)，所述阳极柱(402)和所述环形阳极板(401)之间设置有环形阴极板(403)，且所述环形阴极板(403)、所述环形阳极板(401)和所述阳极柱(402)的两端均通过固定杆(404)固定连接，所述处理管道(4)的外部设置有电源箱(405)，且所述电源箱(405)与所述环形阴极板(403)、所述环形阳极板(401)、所述阳极柱(402)电连接，所述固定杆(404)的内部设置有中空的导线通道(406)。
2.根据权利要求1所述的一种旁流式水处理器，其特征在于：所述过滤管道(2)与所述处理管道(4)的连接处设置有连接法兰(201)，且在所述连接法兰(201)内安装有过滤网(202)，所述过滤管道(2)的侧面连接有药品添加管(203)，且在所述药品添加管(203)的管口设置有添加阀(204)。
3.根据权利要求1所述的一种旁流式水处理器，其特征在于：所述过滤管道(2)的底端与所述连接法兰(201)的连接处设置有沉淀口(205)，且所述沉淀口(205)连接有沉淀槽(206)，所述沉淀槽(206)的底端连接有排污管(207)，且在所述排污管(207)的管口安装有排污阀(208)。
4.根据权利要求1所述的一种旁流式水处理器，其特征在于：所述回流管道(3)的内部设置有内管道(301)，且所述内管道(301)通过连接杆(302)与所述回流管道(3)的内壁固定连接，所述回流管道(3)和所述内管道(301)均为双层空心结构，且在所述回流管道(3)和所述内管道(301)的管壁内分别镶嵌有外磁体(303)和内磁体(304)。
5.根据权利要求1所述的一种旁流式水处理器，其特征在于：所述过滤管道(2)与所述循环水管道(1)的连接处设置有弧形段(209)。
6.根据权利要求1所述的一种旁流式水处理器，其特征在于：所述过滤管道(2)的内壁设置有光滑层(210)。
说明书
一种旁流式水处理器
技术领域
本实用新型涉及水处理器技术领域，具体为一种旁流式水处理器。
背景技术
水是由氢、氧两种元素组成的无机物，无毒。在常温常压下为无色无味的透明液体，被称为人类生命的源泉。水包括天然水(河流、湖泊、大气水、海水、地下水等)，蒸馏水是纯净水，人工制水(通过化学反应使氢氧原子结合得到的水)。水是包括无机化合物、人类在内所有生命生存的重要资源，也是生物体最重要的组成部分。水在生命演化中起到了重要作用。由于水资源的严重匮乏，人们发明了各种各样的净水处理装置。
一直以来，人们对循环水的处理都不是很重视，然而，循环水的处理不仅关系到工厂的安全生产，还关系到经济运行，现有的处理循环水的方式通常是采用电子水处理器，电子水处理技术，是通过高频电磁场、高压静电或低压电场的作用，使溶解在水中的正负离子(垢分子)被水分子包围，通过磁场、电场作用，降低离子间引力，减少有效碰撞次数，使带电离子结晶习性发生改变，不易发生化学反应。
旁流式水处理器是在原有全流式水处理器基础上开发出来的，该水处理器采用叠加脉冲的低压电场原理，根据水质自动调整处理信号，并仅需采用旁流式处理。旁流水处理器的目的是保持循环冷却水质，使循环水系统在满足浓缩倍数的条件下有效和经济地运行。
现有的旁流式水处理器通常是在循环水管道上易于结垢的位置连接一段处理管道，并在处理管道内设置阴极和阳极，阴极和阳极分别连接电源的负极和正极，使得正负离子在电场力的作用下不易结合，避免产生水垢，同时能够杀死细菌、藻类。
但是，现有的旁流式水处理器存在以下缺陷：
(1)现有的旁流式水处理器只是能阻止循环水内产生新的水垢，但是并不能除去旧的水垢，使得水垢依旧可能附着在循环水管道上，影响循环水的使用，降低设备的使用寿命;
(2)现有的旁流式水处理器在处理管道内设置阴极和阳极的数量很难确定，阴极和阳极的数量过少，会降低水处理的效果，而过多会阻碍循环水的流通。
发明内容
为了克服现有技术方案的不足,本实用新型提供一种旁流式水处理器，该装置能够除去循环水中的水垢和其它悬浮物、杂质等，有利于提高循环水的水质，提高设备的使用寿命，同时，能够在保证水处理效果的前提下，尽可能的减小阴极和阳极的数量，避免影响循环水的流通，能有效的解决背景技术提出的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种旁流式水处理器，包括循环水管道，所述循环水管道的侧面连接有过滤管道和回流管道，且所述过滤管道和所述回流管道之间通过处理管道连接;
所述处理管道的内壁固定连接有环形阳极板，且在所述处理管道的中央设置有阳极柱，所述阳极柱和所述环形阳极板之间设置有环形阴极板，且所述环形阴极板、所述环形阳极板和所述阳极柱的两端均通过固定杆固定连接，所述处理管道的外部设置有电源箱，且所述电源箱与所述环形阴极板、所述环形阳极板、所述阳极柱电连接，所述固定杆的内部设置有中空的导线通道。
进一步地，所述过滤管道与所述处理管道的连接处设置有连接法兰，且在所述连接法兰内安装有过滤网，所述过滤管道的侧面连接有药品添加管，且在所述药品添加管的管口设置有添加阀。
进一步地，所述过滤管道的底端与所述连接法兰的连接处设置有沉淀口，且所述沉淀口连接有沉淀槽，所述沉淀槽的底端连接有排污管，且在所述排污管的管口安装有排污阀。
进一步地，所述回流管道的内部设置有内管道，且所述内管道通过连接杆与所述回流管道的内壁固定连接，所述回流管道和所述内管道均为双层空心结构，且在所述回流管道和所述内管道的管壁内分别镶嵌有外磁体和内磁体。
进一步地，所述过滤管道与所述循环水管道的连接处设置有弧形段。
进一步地，所述过滤管道的内壁设置有光滑层。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型能够在低压电场处理水之前，先将循环水内的悬浮物、水垢等杂质过滤掉，使得循环水管道其余位置产生的少量水垢以及悬浮物等能够彻底清除，避免对设备产生影响，能够延长设备的使用寿命;
(2)本实用新型通过在处理管道内设置环形阳极板、环形阴极板和阳极柱，使得装置处理水的效果更好，且能够减小阳极、阴极的使用数量，避免影响循环水的流通。
