申请日2017.12.06
公开(公告)日2018.07.24
IPC分类号B65G65/46; B65D88/66
摘要
本实用新型公开了一种防堵塞的污泥转运槽，包括转运槽本体、驱动电机和智能伸缩杆，所述转运槽本体的上端设置有驱动电机，所述驱动电机的输出轴连接转运槽本体内部的搅拌轴，所述搅拌轴上安装有螺旋搅拌桨片，所述智能伸缩杆的内部设置有印制电路主板，所述印制电路主板上焊接有微型处理芯片、伸缩控制芯片和伸缩距离感应器，所述转运槽本体的底端设置有出料口，所述转运槽本体的顶端设置有控制面板和锂聚合物电池组;卸料时，螺旋搅拌桨片能够使得污泥顺着螺旋搅拌桨片向下运动，能够加速污泥的卸载速度，而且若是发生堵塞现象，通过智能伸缩杆能够将出料口堵塞的污泥导出，能够避免堵塞，不需要人工手动清理，方便人们的使用。
权利要求书

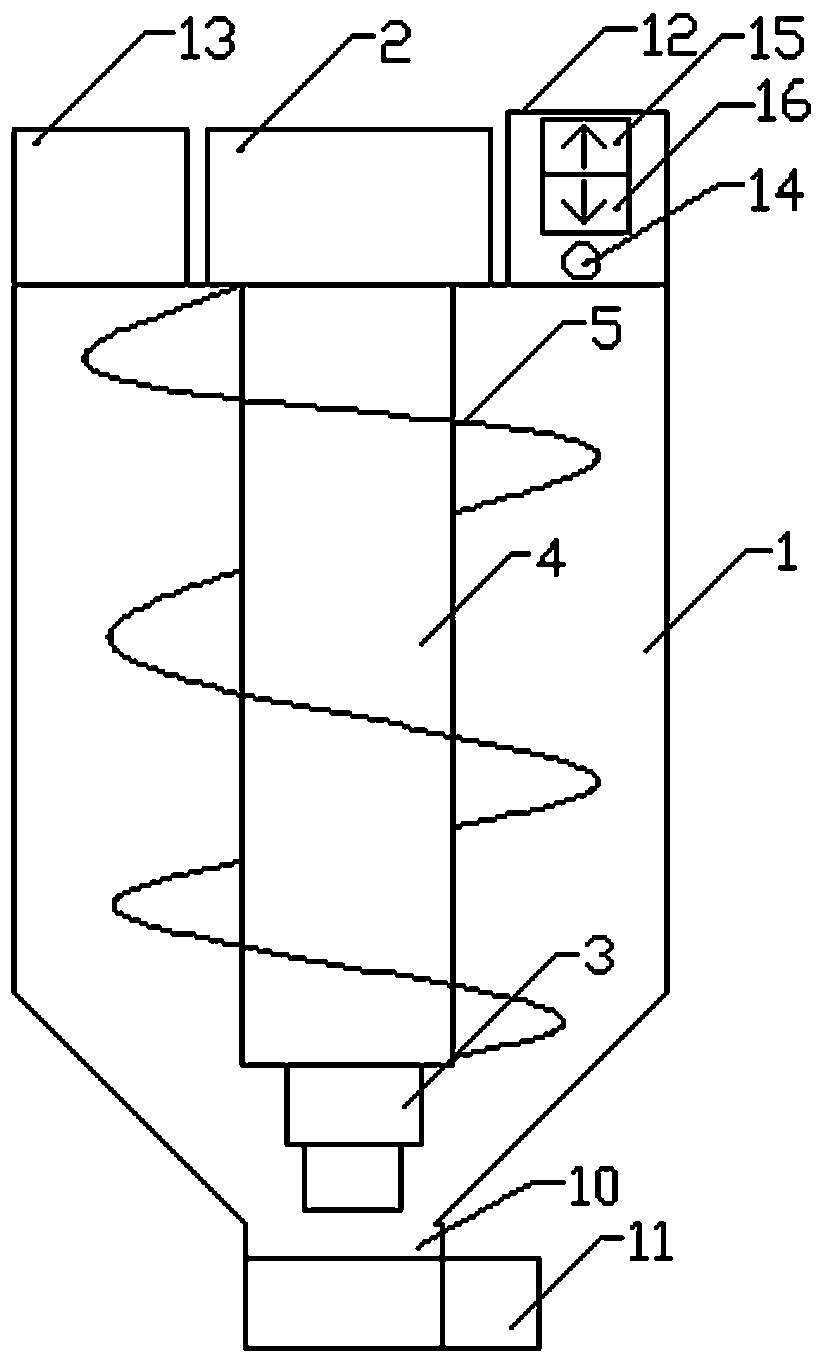

1.一种防堵塞的污泥转运槽，包括转运槽本体(1)、驱动电机(2)和智能伸缩杆(3)，其特征在于，所述转运槽本体(1)的上端设置有驱动电机(2)，所述驱动电机(2)的输出轴连接转运槽本体(1)内部的搅拌轴(4)，所述搅拌轴(4)上安装有螺旋搅拌桨片(5)，所述智能伸缩杆(3)的上端焊接在搅拌轴(4)的底端，所述智能伸缩杆(3)的内部设置有印制电路主板(6)，所述印制电路主板(6)上焊接有微型处理芯片(7)、伸缩控制芯片(8)和伸缩距离感应器(9)，所述转运槽本体(1)的底端设置有出料口(10)，所述出料口(10)上安装有控制阀门(11)，所述转运槽本体(1)的顶端设置有控制面板(12)和锂聚合物电池组(13)，所述控制面板(12)上设置有电源开关(14)、向上开关(15)和向下开关(16)。
2.根据权利要求1所述的一种防堵塞的污泥转运槽，其特征在于，所述锂聚合物电池组(13)与驱动电机(2)、印制电路主板(6)、微型处理芯片(7)、伸缩控制芯片(8)和伸缩距离感应器(9)均电性连接。
3.根据权利要求1所述的一种防堵塞的污泥转运槽，其特征在于，所述智能伸缩杆(3)设置于出料口(10)的正上方。
4.根据权利要求3所述的一种防堵塞的污泥转运槽，其特征在于，所述搅拌轴(4)、螺旋搅拌桨片(5)和智能伸缩杆(3)均采用合金材料制成，且表面涂覆有聚氨酯漆。
说明书
一种防堵塞的污泥转运槽
技术领域
本实用新型涉及一种污泥转运技术领域，特别涉及一种防堵塞的污泥转运槽。
背景技术
随着国家对污水处理的要求越来越高，对污水处理后产生的污泥转运的要求也提高到一个新的高度的。此外，现在的城市、县城都不断地建立污水处理厂，伴随着产生的污泥也逐渐增多，所以需要更强的污泥转运处理能力。现有的污泥在转运过程中，由于路上的颠簸容易堆积在一起结块，从转运槽中将污泥导出时污泥容易堵塞在出料口，阻碍污泥的导出，大大降低了污泥的导出效率，而且人们还要手工将出料口疏通，费时费力。
实用新型内容
本实用新型提出了一种防堵塞的污泥转运槽，解决了现有技术中的污泥转运槽将污泥导出时污泥容易堵塞在出料口，阻碍污泥的导出，大大降低了污泥的导出效率，而且人们还要手工将出料口疏通，费时费力的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种防堵塞的污泥转运槽，包括转运槽本体、驱动电机和智能伸缩杆，所述转运槽本体的上端设置有驱动电机，所述驱动电机的输出轴连接转运槽本体内部的搅拌轴，所述搅拌轴上安装有螺旋搅拌桨片，所述智能伸缩杆的上端焊接在搅拌轴的底端，所述智能伸缩杆的内部设置有印制电路主板，所述印制电路主板上焊接有微型处理芯片、伸缩控制芯片和伸缩距离感应器，所述转运槽本体的底端设置有出料口，所述出料口上安装有控制阀门，所述转运槽本体的顶端设置有控制面板和锂聚合物电池组，所述控制面板上设置有电源开关、向上开关和向下开关。
作为本实用新型的一种优选技术方案，所述锂聚合物电池组与驱动电机、印制电路主板、微型处理芯片、伸缩控制芯片和伸缩距离感应器均电性连接。
作为本实用新型的一种优选技术方案，所述智能伸缩杆设置于出料口的正上方。
作为本实用新型的一种优选技术方案，所述搅拌轴、螺旋搅拌桨片和智能伸缩杆均采用合金材料制成，且表面涂覆有聚氨酯漆。
本实用新型所达到的有益效果是：本实用新型的防堵塞的污泥转运槽在转运槽中设置有搅拌轴和螺旋搅拌桨片，卸料时，螺旋搅拌桨片能够使得污泥顺着螺旋搅拌桨片向下运动，能够加速污泥的卸载速度，而且若是发生堵塞现象，通过智能伸缩杆能够将出料口堵塞的污泥导出，能够避免堵塞，不需要人工手动清理，方便人们的使用。
