申请日2018.01.09
公开(公告)日2018.09.28
IPC分类号C02F9/10
摘要
本实用新型提供一种新型高效节能废水处理装置，包括废水处理箱、废水加压泵、废水净化装置、废水输送管道、蒸汽输送管道和冷却水输送管道，所述废水加压泵通过废水输送管道与废水处理箱相连接，所述废水净化装置通过蒸汽输送管道与废水处理箱相连接，废水处理箱上设置有进水口，该废水处理箱内部设置有与所述进水口通透设置的排水管，排水管上设置有喷头，所述废水输送管道与进水口相连接，所述废水处理箱外部缠绕有电热丝，所述废水处理箱上还设置有搅拌装置，所述废水净化装置包括净化箱，该净化箱内部设置有冷凝喷头、冷凝壁、冷却管、提升泵和过滤层。本实用新型具有结构简单，高效节能和净化效果好的特点。
权利要求书

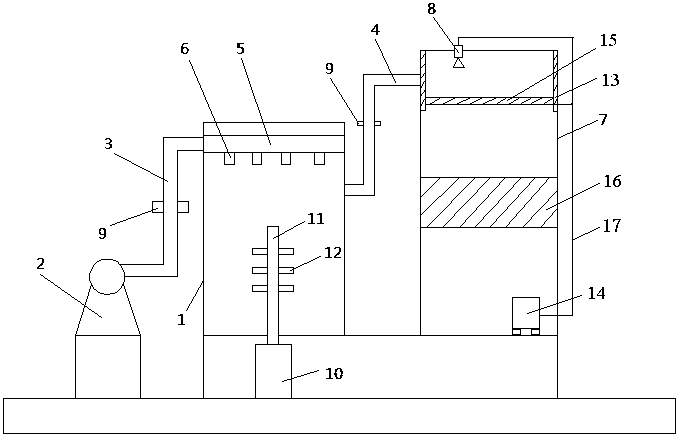

1.新型高效节能废水处理装置，其特征在于，包括废水处理箱、废水加压泵、废水净化装置、废水输送管道和蒸汽输送管道，所述废水加压泵通过废水输送管道与废水处理箱相连接，所述废水净化装置通过蒸汽输送管道与废水处理箱相连接，废水处理箱上设置有进水口，该废水处理箱内部设置有与所述进水口通透设置的排水管，排水管上设置有喷头，所述废水输送管道与进水口相连接，所述废水处理箱外部缠绕有电热丝，所述废水处理箱上还设置有蒸汽出口，该蒸汽出口通过蒸汽输送管道与废水净化装置相连接，所述废水处理箱上还设置有搅拌装置，所述废水净化装置包括净化箱，该净化箱内部设置有冷凝喷头、冷凝壁、冷却管、提升泵和过滤层，所述冷凝喷头设置于净化箱顶部，所述冷凝壁设置于净化箱上部内壁，所述冷却管横向设置于净化箱内的上部空间，所述提升泵设置于净化箱底部，所述过滤层横向设置于冷却管和提升泵之间的净化箱中部空间，所述提升泵通过冷却水输送管道连接冷却管和冷凝喷头，所述废水输送管道和蒸汽输送管道上分别设置有截止阀门。
2.根据权利要求1所述的新型高效节能废水处理装置，其特征在于，所述搅拌装置包括驱动电机和转轴，转轴一端伸入废水处理箱内部，另一端与驱动电机相连接，该转轴上设置有搅拌叶。
3.根据权利要求1所述的新型高效节能废水处理装置，其特征在于，所述冷凝喷头设置有多个。
4.根据权利要求1所述的新型高效节能废水处理装置，其特征在于，所述冷凝壁为多个固定于净化箱上部内壁的冷凝板。
5.根据权利要求1所述的新型高效节能废水处理装置，其特征在于，所述冷却管为蛇形连接的空心金属管。
6.根据权利要求2所述的新型高效节能废水处理装置，其特征在于，所述搅拌叶设置有多个且分别与转轴相连接。
说明书
新型高效节能废水处理装置
技术领域
本实用新型涉及一种废水处理设备，尤其是涉及一种新型高效节能废水处理装置，属于废水处理领域。
背景技术
随着社会的不断发展，重工业和轻工业发展越来越迅速，生产过程中所产生的废水也越来越多，废水如果直接进行排放的话，则会对环境以及人们的饮用水造成污染，从而会影响人们的身体健康，另外，在废水中存在很多重金属离子，由于重金属离子在自然条件下难于降解，其会通过食物链的富集作用还会最终进入人体，另外，现有技术中的废水处理设备体积较大，结构复杂，不方便操作，并且其使用成本也非常高，本实用新型针对以上问题提出了一种新的解决方案。
实用新型内容
本实用新型的目的在于提供一种新型高效节能废水处理装置，其具有结构简单，高效节能和净化效果好的特点。
为解决上述技术问题，本实用新型提供一种新型高效节能废水处理装置，包括废水处理箱、废水加压泵、废水净化装置、废水输送管道、蒸汽输送管道和冷却水输送管道，所述废水加压泵通过废水输送管道与废水处理箱相连接，所述废水净化装置通过蒸汽输送管道与废水处理箱相连接，废水处理箱上设置有进水口，该废水处理箱内部设置有与所述进水口通透设置的排水管，排水管上设置有喷头，所述废水输送管道与进水口相连接，所述废水处理箱外部缠绕有电热丝，所述废水处理箱上还设置有蒸汽出口，该蒸汽出口通过蒸汽输送管道与废水净化装置相连接，所述废水处理箱上还设置有搅拌装置，所述废水净化装置包括净化箱，该净化箱内部设置有冷凝喷头、冷凝壁、冷却管、提升泵和过滤层，所述冷凝喷头设置于净化箱顶部，所述冷凝壁设置于净化箱上部内壁，所述冷却管横向设置于净化箱内的上部空间，所述提升泵设置于净化箱底部， 所述过滤层横向设置于冷却管和提升泵之间的净化箱中部空间，所述提升泵通过冷却水输送管道连接冷却管和冷凝喷头，所述废水输送管道和蒸汽输送管道上分别设置有截止阀门。
为了更好的使用搅拌装置，本实用新型改进有，所述搅拌装置包括驱动电机和转轴，转轴一端伸入废水处理箱内部，另一端与驱动电机相连接，该转轴上设置有搅拌叶。
为了更好的对水蒸气进行冷凝，本实用新型改进有，所述冷凝喷头设有多个。
为了更好的对水蒸气进行冷凝，本实用新型改进有，所述冷却壁为多个固定于净化箱上部内壁的冷凝板。
为了更好的对水蒸气进行冷凝，本实用新型改进有，所述冷却管为蛇形连接的空心金属管。
为了更好的对废水进行蒸发，本实用新型改进有，所述搅拌叶设置有多个且分别与转轴相连接。
本实用新型的有益效果为：本实用新型设计新颖，结构简单，电热丝与搅拌装置的配合设计使得废水可以快速蒸发，从而可以将重金属以及不能蒸发的物质与可蒸发的水汽进行分离，提高了废水处理效率，多个冷却功能部件和过滤层配合使得蒸汽可以快速冷却并且进行过滤，提升泵使得处理后的水回流并通过冷凝喷头喷出对蒸汽进行降温冷却，提升了冷却效率和水利用率，节能环保。
