申请日2017.12.06
公开(公告)日2018.07.24
IPC分类号F04D13/06; F04D29/58; F04D29/66
摘要
本实用新型公开了一种便于污水泵散热的底座，包括电机、水泵和底座，其特征在于，底座的上方设置有电机，电机的底端设有固定板，固定板通过螺栓和螺母的配合固定在底座上，电机的电机轴通过联轴器连接转轴，转轴的一端接入水泵，水泵的一端设有进水口，水泵的另一端设有出水口，底座上端电机的一侧固定有第一散热风扇，底座为立方体形状，底座的内部为中空结构，底座的四角均设置有缓冲层，通过设置减震弹簧和吸盘，在电机和水泵工作时减小震动，减小噪音，减震弹簧和吸盘连接，大大地增大了缓冲力，通过设置反光条，帮助人们在光线不足时察觉污水泵，避免撞击到污水泵上，通过设置两个散热风扇，可不同程度地帮助散热。
权利要求书

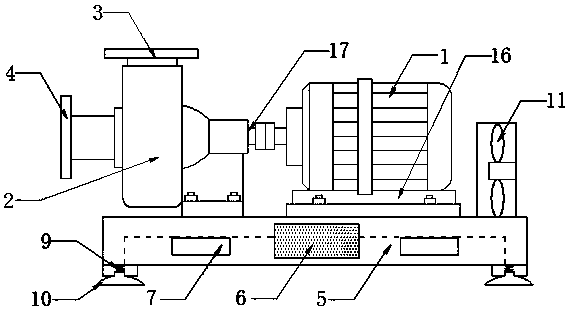

1.一种便于污水泵散热的底座，包括电机(1)、水泵(2)和底座(5)，其特征在于，所述底座(5)的上方设置有电机(1)，所述电机(1)的底端设有固定板(16)，所述固定板(16)通过螺栓和螺母的配合固定在底座(5)上，所述电机(1)的电机轴通过联轴器连接转轴(17)，所述转轴(17)的一端接入水泵(2)，所述水泵(2)的一端设有进水口(3)，所述水泵(2)的另一端设有出水口(4)，所述底座(5)上端电机(1)的一侧固定有第一散热风扇(11)，所述底座(5)为立方体形状，所述底座(5)的内部为中空结构，所述底座(5)的四角均设置有缓冲层(8)，所述缓冲层(8)的内部的中间位置固定有减震弹簧(9)，所述减震弹簧(9)的顶端通过垫片粘接在底座(5)底端，所述减震弹簧(9)的底端固定在吸盘(10)上部的凸起上，所述底座(5)的侧面均开设有两个通风口(7)，两个所述通风口(7)的中间设有反光条(6)，所述反光条(6)粘贴在底座(5)上，所述底座(5)的底部内嵌有温度传感器(12)，所述温度传感器(12)一端底座(5)的底部固定有蓄电池槽(13)，所述蓄电池槽(13)内嵌有蓄电池，所述温度传感器(12)的另一端安装有第二散热风扇(15)，所述第二散热风扇(15)的两侧设有散热片(14)。
2.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述进水口(3)方向朝上，所述出水口(4)在水平方向上。
3.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述吸盘(10)为橡胶材质，且所述吸盘(10)的底部向内凹进。
4.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述固定板(16)为钢板结构。
5.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述第二散热风扇(15)的一端底座(5)的底部安装有控制器(18)。
6.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述温度传感器(12)与控制器(18)的输入端通过导线电性连接，所述控制器(18)的输出端通过导线电性连接第一散热风扇(11)和第二散热风扇(15)，所述控制器(18)与蓄电池电性连接。
7.根据权利要求1所述的一种便于污水泵散热的底座，其特征在于，所述电机(1)和水泵(2)与外接电源电性连接。
说明书
一种便于污水泵散热的底座
技术领域
本实用新型涉及一种底座，尤其是涉及一种便于污水泵散热的底座。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。
目前，一般的污水泵的底座结构简单、功能单一，而污水泵容易发热，热量过高影响使用寿命，检修和更换都很麻烦，所以需要一种便于污水泵散热的底座，通过底座帮助污水泵散热，及时处理发热情况，有利于更好更快地排污水。
实用新型内容
本实用新型要解决的问题是克服一般的污水泵的底座结构简单、功能单一，而污水泵容易发热，热量过高影响使用寿命，检修和更换都很麻烦的缺陷，提供一种便于污水泵散热的底座，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于污水泵散热的底座，包括电机、水泵和底座，其特征在于，所述底座的上方设置有电机，所述电机的底端设有固定板，所述固定板通过螺栓和螺母的配合固定在底座上，所述电机的电机轴通过联轴器连接转轴，所述转轴的一端接入水泵，所述水泵的一端设有进水口，所述水泵的另一端设有出水口，所述底座上端电机的一侧固定有第一散热风扇，所述底座为立方体形状，所述底座的内部为中空结构，所述底座的四角均设置有缓冲层，所述缓冲层的内部的中间位置固定有减震弹簧，所述减震弹簧的顶端通过垫片粘接在底座底端，所述减震弹簧的底端固定在吸盘上部的凸起上，所述底座的侧面均开设有两个通风口，两个所述通风口的中间设有反光条，所述反光条粘贴在底座上，所述底座的底部内嵌有温度传感器，所述温度传感器一端底座的底部固定有蓄电池槽，所述蓄电池槽内嵌有蓄电池，所述所述温度传感器的另一端安装有第二散热风扇，所述第二散热风扇的两侧设有散热片。
作为本实用新型的一种优选技术方案，所述进水口方向朝上，所述出水口在水平方向上。
作为本实用新型的一种优选技术方案，所述吸盘为橡胶材质，且所述吸盘的底部向内凹进。
作为本实用新型的一种优选技术方案，所述固定板为钢板结构。
作为本实用新型的一种优选技术方案，所述第二散热风扇的一端底座的底部安装有控制器。
作为本实用新型的一种优选技术方案，所述温度传感器与控制器的输入端通过导线电性连接，所述控制器的输出端通过导线电性连接第一散热风扇和第二散热风扇，所述控制器与蓄电池电性连接。
作为本实用新型的一种优选技术方案，所述电机和水泵与外接电源电性连接。
与目前技术相比，本实用新型的有益效果是：该种便于污水泵散热的底座，结构设计完整紧凑，通过设置减震弹簧和吸盘，在电机和水泵工作时减小震动，减小噪音，减震弹簧和吸盘连接，大大地增大了缓冲力，通过设置反光条，帮助人们在光线不足时察觉污水泵，避免撞击到污水泵上，通过设置两个散热风扇，可不同程度地帮助散热，再加上散热片和通风口的设置，使散热效果得到很大提高，通过温度传感器感应温度，及时知道发热情况，无需人工查看，方便快捷，通过散热良好的底座可延长污水泵的使用寿命，本实用新型设计合理且实用可行，适合推广使用。
