申请日2018.01.09
公开(公告)日2018.09.21
IPC分类号B01D29/03; B01D29/56; B01D29/96
摘要
本实用新型公开了一种污水处理中膜组件检测装置，包括装置本体，所述装置本体的一侧开设有进水口，所述装置本体的底部焊接有支撑柱，所述装置本体的底部开设有出口，出口上固定连接有出口管，出口管上滑动安装有密封塞，密封塞的两端螺纹安装有固定杆，固定杆与装置本体螺纹连接，装置本体内转动安装有两个螺纹杆，装置本体内设有安装框，安装框的两侧固定连接有调节块，调节块与螺纹杆螺纹连接，所述安装框内设有两个过滤网，安装框上滑动安装有两个水平设置的销轴，销轴贯穿两个过滤网。本实用新型新型摆脱过滤装置的固定安装方式，方便了装置在污水过滤的时候过滤网的安装更换，保证装置正常的工作，使用起来更加方便，易于推广。
权利要求书

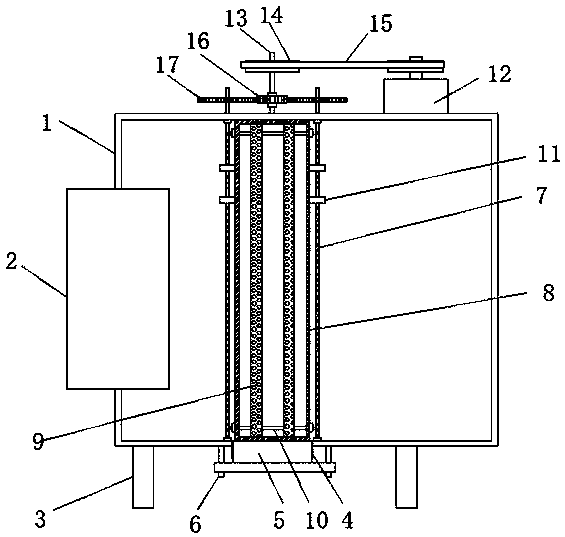

1.一种污水处理中膜组件检测装置，包括装置本体(1)，其特征在于，所述装置本体(1)的一侧开设有进水口(2)，所述装置本体(1)的底部焊接有支撑柱(3)，所述装置本体(1)的底部开设有出口，出口上固定连接有出口管(4)，出口管(4)上滑动安装有密封塞(5)，所述密封塞(5)的两端螺纹安装有固定杆(6)，固定杆(6)与装置本体(1)螺纹连接，所述装置本体(1)内转动安装有两个螺纹杆(7)，所述装置本体(1)内设有安装框(8)，安装框(8)的两侧固定连接有调节块(11)，调节块(11)与螺纹杆(7)螺纹连接，所述安装框(8)内设有两个过滤网(9)，所述安装框(8)上滑动安装有两个水平设置的销轴(10)，销轴(10)贯穿两个过滤网(9)，所述装置本体(1)的顶部固定连接有电机(12)，所述装置本体(1)的顶部转动安装有转动轴(13)，转动轴(13)和电机(12)的输出轴上均套设于皮带轮(14)，两个皮带轮(14)之间设有皮带(15)，所述转动轴(13)上套设有第一齿轮(16)，第一齿轮(16)位于皮带轮(14)的下方，所述螺纹杆(7)的顶部贯穿装置本体(1)延伸至装置本体(1)的上方固定来连接有第二齿轮(17)，第二齿轮(17)与第一齿轮(16)啮合。
2.根据权利要求1所述的一种污水处理中膜组件检测装置，其特征在于，所述密封塞(5)有橡胶塞和横板组成，橡胶塞和出口管(4)滑动连接，橡胶塞的底部与横板固定连接，固定杆(6)与横板固定连接。
3.根据权利要求1所述的一种污水处理中膜组件检测装置，其特征在于，所述装置本体(1)的顶部内壁和底部内部固定安装有两个对称设置的轴承，安装框(8)与轴承的内圈固定连接。
4.根据权利要求1所述的一种污水处理中膜组件检测装置，其特征在于，所述销轴(10)的两端螺纹连接有螺纹帽，螺纹帽抵压于安装框(8)上。
5.根据权利要求1所述的一种污水处理中膜组件检测装置，其特征在于，所述调节块(11)为四个，四个调节块(11)分别对称设置于安装框(8)的两侧。
6.根据权利要求1所述的一种污水处理中膜组件检测装置，其特征在于，所述安装框(8)上固定连接有两个竖杆(18)，调节块(11)与竖杆焊接。
说明书
一种污水处理中膜组件检测装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理中膜组件检测装置。
背景技术
在已公布的专利号为CN204237679U的对比文件中，预处理系统与曝气池之间设置有格栅过滤器，格栅过滤器对污水进行过滤，通过格栅过滤，格栅固定在装置内部，格栅上开设有通孔，通孔会被堵住，格栅需要经常更换，现有的都是固定安装有格栅，不方便更换，因此，需要一种污水处理中膜组件检测装置来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理中膜组件检测装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理中膜组件检测装置，包括装置本体，所述装置本体的一侧开设有进水口，所述装置本体的底部焊接有支撑柱，所述装置本体的底部开设有出口，出口上固定连接有出口管，出口管上滑动安装有密封塞，所述密封塞的两端螺纹安装有固定杆，固定杆与装置本体螺纹连接，所述装置本体内转动安装有两个螺纹杆，所述装置本体内设有安装框，安装框的两侧固定连接有调节块，调节块与螺纹杆螺纹连接，所述安装框内设有两个过滤网，所述安装框上滑动安装有两个水平设置的销轴，销轴贯穿两个过滤网，所述装置本体的顶部固定连接有电机，所述装置本体的顶部转动安装有转动轴，转动轴和电机的输出轴上均套设于皮带轮，两个皮带轮之间设有皮带，所述转动轴上套设有第一齿轮，第一齿轮位于皮带轮的下方，所述螺纹杆的顶部贯穿装置本体延伸至装置本体的上方固定来连接有第二齿轮，第二齿轮与第一齿轮啮合。
优选的，所述密封塞有橡胶塞和横板组成，橡胶塞和出口管滑动连接，橡胶塞的底部与横板固定连接，固定杆与横板固定连接。
优选的，所述装置本体的顶部内壁和底部内部固定安装有两个对称设置的轴承，安装框与轴承的内圈固定连接。
优选的，所述销轴的两端螺纹连接有螺纹帽，螺纹帽抵压于安装框上。
优选的，所述调节块为四个，四个调节块分别对称设置于安装框的两侧。
优选的，所述安装框上固定连接有两个竖杆，调节块与竖杆焊接。
本实用新型的有益效果是：通过电机带动带动螺纹杆转动，从而带动安装框升降，把过滤网移出内，取下销轴，就可以取出更换过滤网，方便了过滤网的安装更换。本实用新型摆脱过滤装置的固定安装方式，方便了装置在污水过滤的时候过滤网的安装更换，保证装置正常的工作，使用起来更加方便，易于推广。
