申请日2018.01.09
公开(公告)日2018.09.11
IPC分类号C02F7/00
摘要
本实用新型公开了一种新型餐饮污水除油净化装置，包括控制系统和执行机构;执行机构包括部署于机箱内的负离子发生器和外置于机箱的曝气系统;负离子发生器包括氧负离子发生器和补偿发生器;负离子发生器输出端连接气泵;气泵输出端连接曝气系统;曝气系统包括曝气管、低水位旋流曝气器，曝气管末端设有多根分支管道;控制系统包括部署于机箱内的主控制器，主控制器连接机箱外壁上的触摸屏和控制开关;主控制器的控制输出端还连接氧负离子发生器、补偿发生器、气泵。本实用新型提供了餐饮污水除油净化装置，可快速有效的对餐饮污水进行除油净化作用，去除异味，对餐饮污水的排水水质提升、清洁环境起到显著作用。
权利要求书

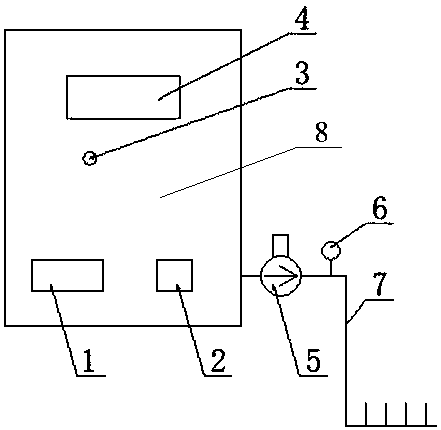

1.一种新型餐饮污水除油净化装置，其特征在于，包括控制系统和执行机构;所述执行机构包括部署于机箱(8)内的负离子发生器和外置于机箱(8)的曝气系统;所述负离子发生器包括氧负离子发生器(1)和补偿发生器(2)，负离子发生器输出端连接气泵(5);所述气泵(5)中设有进风过滤器，进风过滤器由按垂直方向依次安装的离心风机、轴流风机和冷却风机组成;气泵(5)输出端连接曝气系统;曝气系统由曝气管(7)、低水位旋流曝气器、调节阀门和风压检测仪表(6)组成，所述曝气管(7)包括一根主管道，主管道末端设有多根分支管道;所述控制系统包括部署于机箱(8)外壁上的触摸屏(4)和控制开关(3)，触摸屏(4)和控制开关(3)与机箱(8)的主控制器相连;主控制器的控制输出端还连接氧负离子发生器(1)、补偿发生器(2)、气泵(5);主控制器的检测输入端连接风压检测仪表(6)。
2.如权利要求1所述的一种新型餐饮污水除油净化装置，其特征在于：所述进风过滤器内的离心风机、轴流风机和冷却风机，风量及风压互相匹配。
3.如权利要求1所述的一种新型餐饮污水除油净化装置，其特征在于：所述曝气管(7)末端的分支管道浸于待净化的污水中。
4.如权利要求1所述的一种新型餐饮污水除油净化装置，其特征在于：所述低水位旋流曝气器由空气进口、水流导叶及切割头筒体三部分组成;旋流器内部产生的负压将水从导叶部分吸入，并产生旋涡将空气与水混合，再经切割头筒体内的切割头不断切割粉碎，将空气强制溶于水中。
5.如权利要求1所述的一种新型餐饮污水除油净化装置，其特征在于：所述气泵(5)将混合有活性物质的空气通过曝气系统通入水中。
说明书
一种新型餐饮污水除油净化装置
技术领域
本实用新型涉及一种除油净化装置，特别是一种新型餐饮污水除油净化装置。
背景技术
目前市场上的餐饮污水处理设备，基本以简单的油脂收集为主，排水水质差，现场恶臭，影响环境。为提高餐饮污水的除油净化水平，使工艺及操作更简单，处理效果基本达到污水排放标准。需要设计一种餐饮污水除油净化装置。
实用新型内容
本实用新型就是为了解决上述问题，所提供了一种新型餐饮污水除油净化装置。
本实用新型采用了如下的技术方案。
一种新型餐饮污水除油净化装置，包括控制系统和执行机构;所述执行机构包括部署于机箱内的负离子发生器和外置于机箱的曝气系统;所述负离子发生器包括氧负离子发生器和补偿发生器，负离子发生器输出端连接气泵;所述气泵中设有进风过滤器，进风过滤器由按垂直方向依次安装的离心风机、轴流风机和冷却风机组成;气泵输出端连接曝气系统;曝气系统由曝气管、低水位旋流曝气器、调节阀门和风压检测仪表组成，所述曝气管包括一根主管道，主管道末端设有多根分支管道;所述控制系统包括部署于机箱外壁上的触摸屏和控制开关，触摸屏和控制开关与机箱的主控制器相连;主控制器的控制输出端还连接氧负离子发生器、补偿发生器、气泵;主控制器的检测输入端连接风压检测仪表。
进一步的，所述进风过滤器内的离心风机、轴流风机和冷却风机，风量及风压互相匹配。
进一步的，所述曝气管末端的分支管道浸于待净化的污水中。
进一步的，所述低液位旋流曝气器由空气进口、水流导叶及切割头筒体三部分组成;旋流器内部产生的负压将水从导叶部分吸入，并产生旋涡将空气与水混合，再经切割头筒体内的切割头不断切割粉碎，将空气强制溶于水中。
进一步的，所述气泵将混合有活性物质的空气通过曝气系统通入水中。
本实用新型获得了如下有益效果。
本实用新型提供了餐饮污水除油净化装置，可快速有效的对餐饮污水进行除油净化作用，去除异味。通过高效曝气系统将产生的•HO、•HO2、O2-等活性物质通入水中，瞬时高强度的引发餐饮污水中有机物质的氧化还原反应，从而达到除油净化除臭的作用。对餐饮污水的排水水质提升、清洁环境起到显著作用。
