申请日2017.12.06
公开(公告)日2018.07.17
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，具体涉及一种处理生活污水的地下渗滤系统，包括依次连接的格栅槽、初沉池、厌氧池、调节池和地下渗滤单元，所述地下渗滤单元自上而下依次为覆盖层、粗砂层、中砂层、细砂层、精滤层和集水排水层，所述粗砂层、中砂层、细砂层中均埋设水平散水管和通风管，所述通风管连接风机，所述调节池通过提升泵将污水输送到水平散水管，所述集水排水层埋设集水排水管;所述精滤层填充生物质颗粒。本实用新型结构简单、实用，易于修建，节约资源，同时污水处理效果好。
权利要求书
1.一种处理生活污水的地下渗滤系统，其特征在于：包括依次连接的格栅槽、初沉池、厌氧池、调节池和地下渗滤单元;所述地下渗滤单元自上而下依次为覆盖层、粗砂层、中砂层、细砂层、精滤层和集水排水层，所述粗砂层、中砂层、细砂层中均埋设水平散水管和通风管，所述通风管连接风机，所述调节池通过提升泵将污水输送到水平散水管，所述集水排水层埋设集水排水管;所述精滤层填充生物质颗粒。
2.根据权利要求1所述的地下渗滤系统，其特征在于：所述粗砂层、中砂层、细砂层填充碎石沙砾，所述中砂层填充的碎石沙砾粒径大于细砂层，所述粗砂层填充的碎石沙砾粒径大于中砂层。
3.根据权利要求1所述的地下渗滤系统，其特征在于：所述精滤层分为第一亚层和第二亚层，第一亚层填充生物质颗粒，第二亚层填充活性炭。
4.根据权利要求1所述的地下渗滤系统，其特征在于：所述通风管位于所述水平散水管下方。
5.根据权利要求1所述的地下渗滤系统，其特征在于：还包括自动控制系统，控制风机和提升泵。
6.根据权利要求1所述的地下渗滤系统，其特征在于：所述覆盖层是绿地或硬化地面。
说明书
一种处理生活污水的地下渗滤系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种处理生活污水的地下渗滤系统。
背景技术
污水土地处理方法主要包括污水快速渗滤、慢速渗滤、地表漫流、 湿地技术和地下渗滤等五种类型。在这些方法中，地下渗滤技术不会影响地表的环境和景观，建于城区和生活小区，在美国、加拿大和欧洲国家得到广泛应用。近年来，在我国也得到不断的推广、应用。但在污水量较小时，出现系统复杂，浪费资源，或者处理效果不理想的情况。
实用新型内容
本实用新型的目的是克服上述缺陷，提供一种简单、实用、效果好的用于处理生活污水的地下渗滤系统。

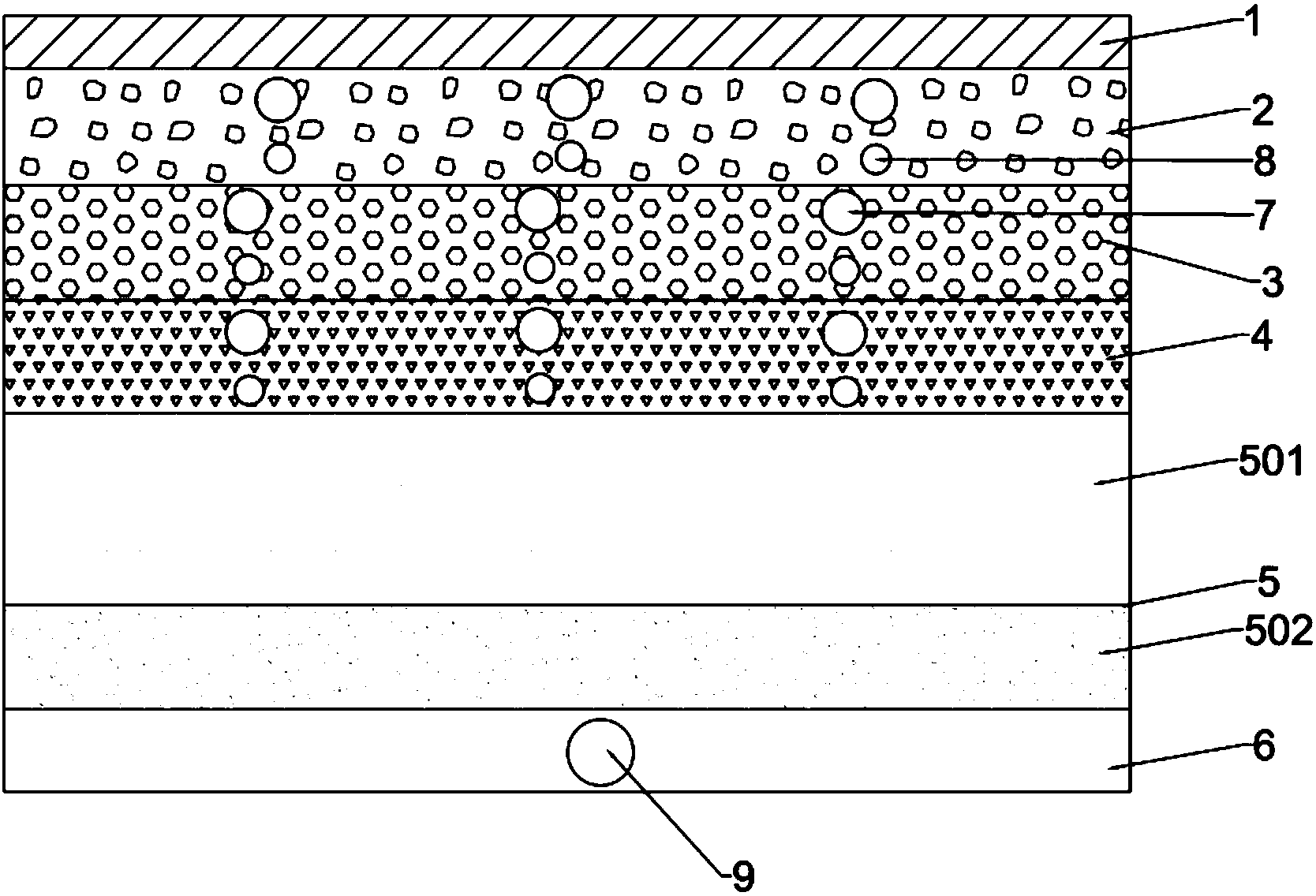

本实用新型的技术方案：一种处理生活污水的地下渗滤系统，包括依次连接的格栅槽、初沉池、厌氧池、调节池和地下渗滤单元，所述地下渗滤单元自上而下依次为覆盖层、粗砂层、中砂层、细砂层、精滤层和集水排水层，所述粗砂层、中砂层、细砂层中均埋设水平散水管和通风管，所述通风管连接风机，所述调节池通过提升泵将污水输送到水平散水管，所述集水排水层埋设集水排水管;所述精滤层填充生物质颗粒。
生活污水首先在格栅槽中去除塑料袋、枝叶等垃圾，后经初沉池和厌氧池预处理，进入调节池，通过提升泵间歇的抽入地下渗滤单元，通过水平散水管分布于粗砂层、中砂层、细砂层中，生活污水在地下渗滤单元中横向运移、垂直渗透，经过精滤层处理后最后进入集水排水层排出。
进一步的，所述粗砂层、中砂层、细砂层填充碎石沙砾，所述中砂层填充的碎石沙砾粒径大于细砂层，所述粗砂层填充的碎石沙砾粒径大于中砂层。
进一步的，所述精滤层分为第一亚层和第二亚层，第一亚层填充生物质颗粒，第二亚层填充活性炭。污水处理效果更好。
进一步的，所述通风管位于所述水平散水管下方。
进一步的，还包括自动控制系统，控制风机和提升泵。便于精确的控制进水和进风。
进一步的，所述覆盖层是绿地或硬化地面。
本实用新型优点：1、结构简单，易于修建，适于各种中小污水量的生活污水处理。
2、污水处理效果好。
3、占地面积小，节约资源。
