申请日2017.12.06
公开(公告)日2018.07.24
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型公开了一种散热型热泵污泥烘干机，包括热泵污泥烘干机主体、烘干机箱、热泵烘干机主机、循环风机、换热器、冷凝器、抽湿风机、风冷装置、进风口、温度监控器和翅片式散热器，热泵污泥烘干机主体上设置有烘干机箱，烘干机箱的顶部设置有抽湿风机，抽湿风机的一侧设置有风冷装置，烘干机箱的一侧设置有进风口，烘干机箱的内部设置有温度监控器，烘干机箱的内部设置有翅片式散热器，烘干机箱的另一侧设置有循环风机，循环风机的一侧设置有换热器，换热器上设置有冷凝器，烘干机箱的一侧设置有热泵烘干机主机。在该过滤装置上设置有风冷装置，通过风冷装置对烘干机箱进行散热，实现对烘干机箱的迅速散热。本实用新型结构简单，设计合理，易于推广。
权利要求书

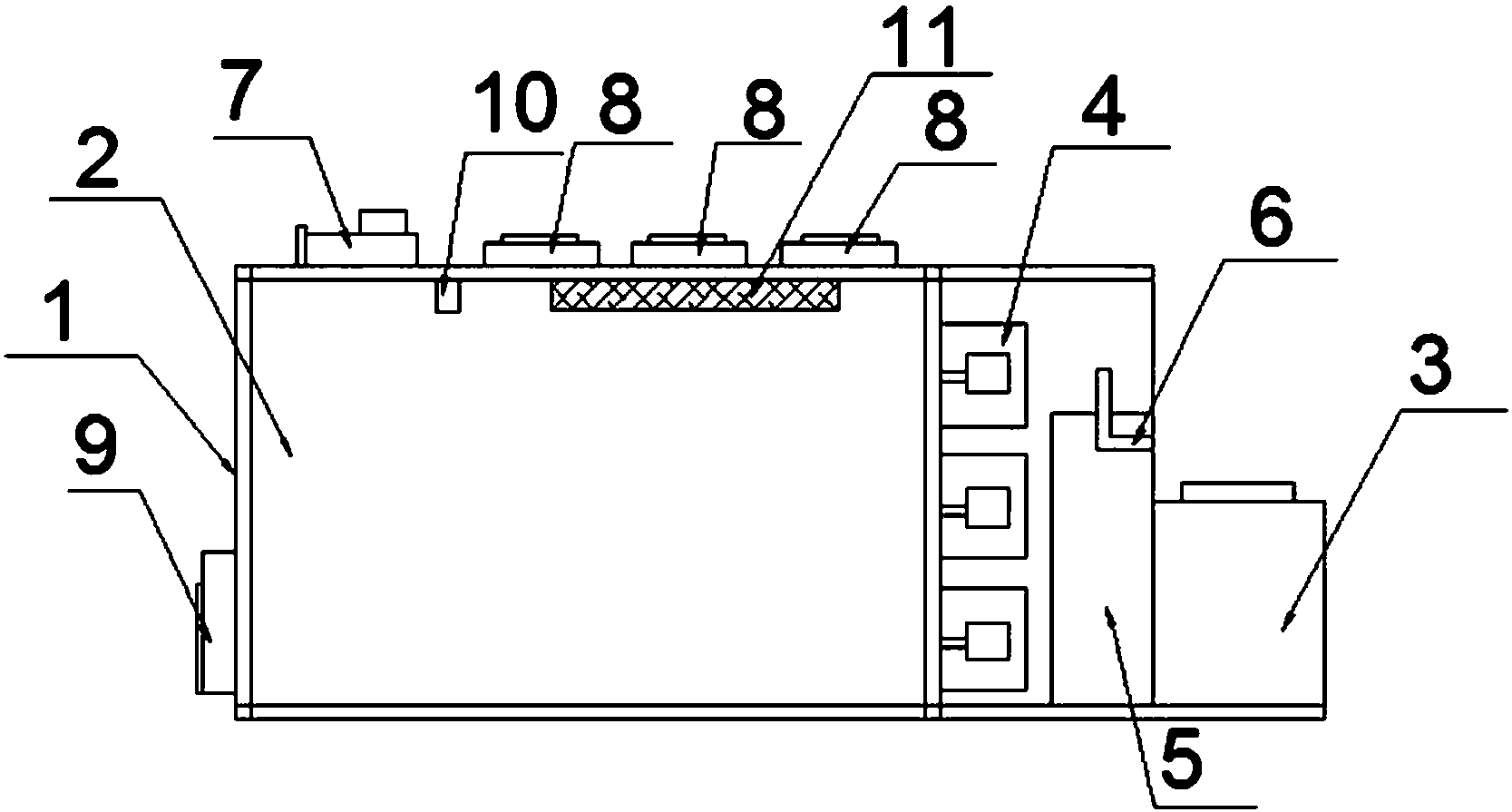

1.一种散热型热泵污泥烘干机，包括热泵污泥烘干机主体(1)、烘干机箱(2)、热泵烘干机主机(3)、循环风机(4)、换热器(5)、冷凝器(6)、抽湿风机(7)、风冷装置(8)、进风口(9)、温度监控器(10)和翅片式散热器(11)，其特征在于，所述热泵污泥烘干机主体(1)上设置有所述烘干机箱(2)，所述烘干机箱(2)的顶部设置有所述抽湿风机(7)，所述抽湿风机(7)的一侧设置有所述风冷装置(8)，所述烘干机箱(2)的一侧设置有所述进风口(9)，所述烘干机箱(2)的内部设置有所述温度监控器(10)，所述烘干机箱(2)的内部设置有所述翅片式散热器(11)，所述烘干机箱(2)的另一侧设置有所述循环风机(4)，所述循环风机(4)的一侧设置有所述换热器(5)，所述换热器(5)上设置有所述冷凝器(6)，所述烘干机箱(2)的一侧设置有所述热泵烘干机主机(3)。
2.根据权利要求1所述的一种散热型热泵污泥烘干机，其特征在于，所述烘干机箱(2)的顶部设置有若干所述风冷装置(8)，所述风冷装置(8)由所述进风口(9)和风冷电机构成。
3.根据权利要求1所述的一种散热型热泵污泥烘干机，其特征在于，所述翅片式散热器(11)设置在所述风冷装置(8)的底部。
4.根据权利要求1所述的一种散热型热泵污泥烘干机，其特征在于，所述温度监控器(10)与所述风冷装置(8)和所述热泵烘干机主机(3)电性连接。
5.根据权利要求1所述的一种散热型热泵污泥烘干机，其特征在于，所述烘干机箱(2)的一侧固定安装有若干循环风机(4)。
说明书
一种散热型热泵污泥烘干机
技术领域
本实用新型涉及一种污泥烘干机，更具体的涉及一种散热型热泵污泥烘干机。
背景技术
随着我国社会经济和城市化的发展，城市污水的产生及数量在不断增长。根据有关预测，我国城市污水量在未来20年还会有较大增长。随着国内污水处理事业的发展，污水处理厂的总处理水量和处理程度的不断扩大和提高，所产生的污泥量也将日益增加。大量的污泥未能得到及时、合理的处理而成为污水处理厂沉重的负担。污泥中还含有大量的N、P、K、Ca及有机质，且N、P以有机态为主，可以缓慢释放，具有长效性。污泥是有用的生物资源，如能合理利用则不仅能变废为宝，还能增加经济效益，所以，探讨适合我国国情的有效处理处置和利用污泥的技术具有重要的现实意义。污泥烘干机是一种在工业生产中作为回收污泥时进行污泥处理的设备。传统污泥烘干运行成本低、且燃烧的污泥对环境的污染性大，且其烘干燃烧场所有一定的要求，污泥的处理受到限制。同时在烘干作业之后，余热挥发较慢。现提供一种能解决此问题的一种散热型热泵污泥烘干机。
实用新型内容
本实用新型要解决的技术问题是现有的传统污泥烘干运行成本低、燃烧的污泥对环境的污染性大，且其烘干燃烧场所有一定的要求，污泥的处理受到限制。同时在烘干作业之后，余热挥发较慢的问题，提供一种散热型热泵污泥烘干机。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种散热型热泵污泥烘干机，包括热泵污泥烘干机主体、烘干机箱、热泵烘干机主机、循环风机、换热器、冷凝器、抽湿风机、风冷装置、进风口、温度监控器和翅片式散热器，所述热泵污泥烘干机主体上设置有所述烘干机箱，所述烘干机箱的顶部设置有所述抽湿风机，所述抽湿风机的一侧设置有所述风冷装置，所述烘干机箱的一侧设置有所述进风口，所述烘干机箱的内部设置有所述温度监控器，所述烘干机箱的内部设置有所述翅片式散热器，所述烘干机箱的另一侧设置有所述循环风机，所述循环风机的一侧设置有所述换热器，所述换热器上设置有所述冷凝器，所述烘干机箱的一侧设置有所述热泵烘干机主机。
作为本实用新型的一种优选技术方案，所述烘干机箱的顶部设置有若干所述风冷装置，所述风冷装置由所述进风口和风冷电机构成。
作为本实用新型的一种优选技术方案，所述翅片式散热器设置在所述风冷装置的底部。
作为本实用新型的一种优选技术方案，所述温度监控器与所述风冷装置和所述热泵烘干机主机电性连接。
作为本实用新型的一种优选技术方案，所述烘干机箱的一侧固定安装有若干循环风机。
本实用新型所达到的有益效果是：该装置是一种散热型热泵污泥烘干机，在该过滤装置上设置有风冷装置，通过风冷装置对烘干机箱进行散热，实现对烘干机箱的迅速散热。本实用新型结构简单，设计合理，易于推广。
