摘要
本实用新型公开了一种全程多功能水处理器，包括电解处理槽和蓄水箱，电解处理槽的进出水口与蓄水箱的进出水口之间连接有循环水泵;电解处理槽的底部设置有三通进水阀，顶部侧边设置有出水阀，内部垂直安装有电解密封管，电解密封管内安装有电解离子棒，电解离子棒的末端连接有密封接头，且电解离子棒通过穿过密封接头的导线连接有高压发生器，蓄水箱内部由隔板分成两层包括原水箱和净水箱，原水箱的出水口通过导管连接至电解处理槽的三通进水阀的直通管路口，净水箱的进水口通过导管连接至电解处理槽的出水口。本实用新型能够高效快速实现水的杀菌、除垢操作，可以实现循环净化操作，使用方便可扩展性强。
权利要求书

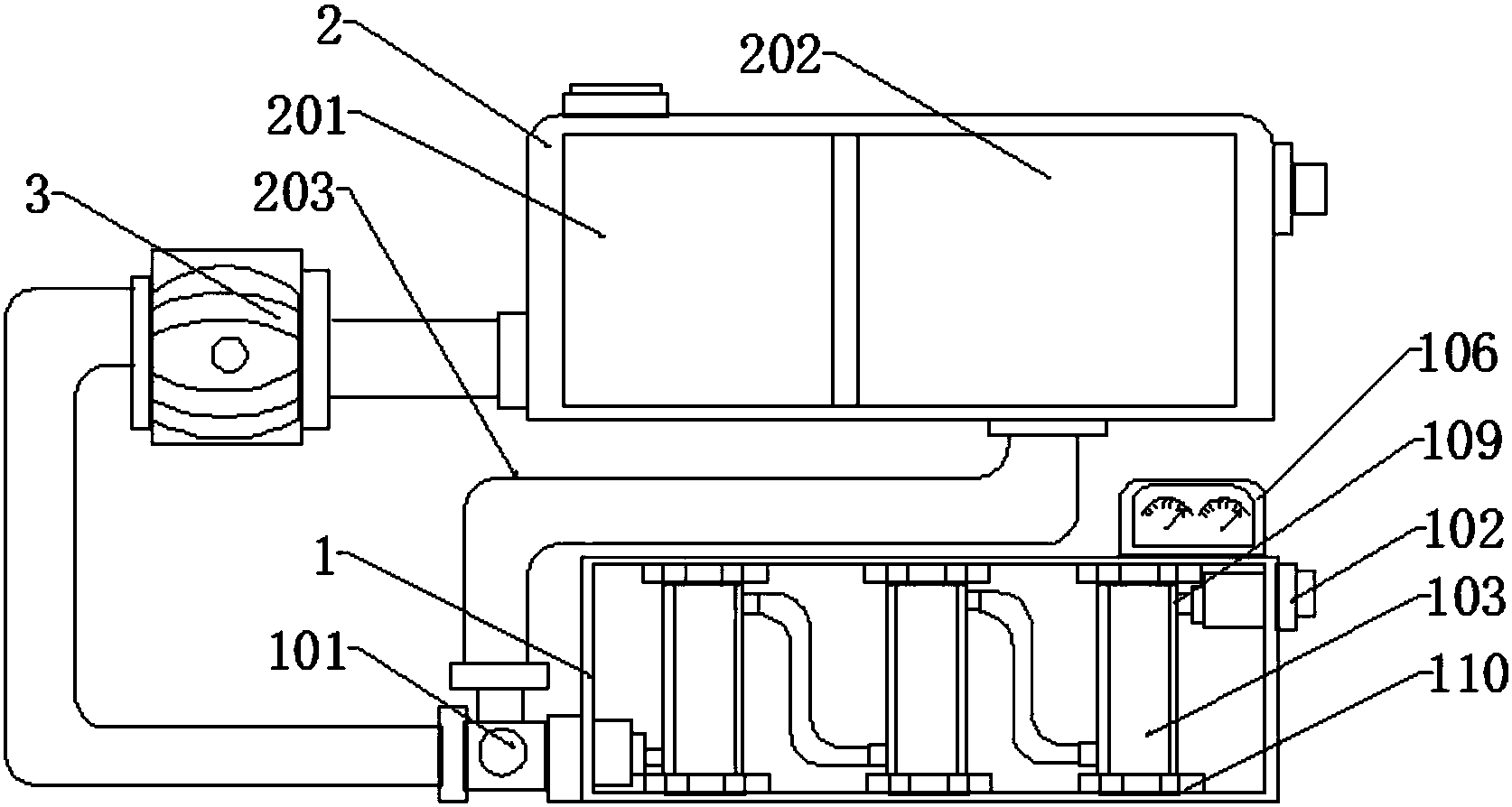

1.一种全程多功能水处理器，其特征在于：包括用于进行水处理的电解处理槽(1)和用于进行水存储的蓄水箱(2)，所述电解处理槽(1)的进出水口与所述蓄水箱(2)的进出水口之间连接有循环水泵(3);
所述电解处理槽(1)的底部设置有三通进水阀(101)，顶部侧边设置有出水阀(102)，所述电解处理槽(1)的内部垂直安装有多个并列的电解密封管(103)，所述电解密封管(103)内安装有用于进行电解操作的电解离子棒(104)，所述电解离子棒(104)的末端连接有密封接头(105)，所述密封接头(105)镶嵌在所述电解密封管(103)的管口处，且所述电解离子棒(104)通过穿过所述密封接头(105)的导线连接有高压发生器(106)，所述高压发生器(106)固定在所述电解处理槽(1)的外表面右侧壁;
所述蓄水箱(2)内部由隔板分成两层包括原水箱(201)和净水箱(202)，所述原水箱(201)的出水口通过导管连接至所述电解处理槽(1)的所述三通进水阀(101)的直通管路口，所述净水箱(202)的进水口通过导管连接至所述电解处理槽(1)的出水口。
2.根据权利要求1所述的一种全程多功能水处理器，其特征在于：所述净水箱(202)的底部箱体上安装有循环弯管(203)，所述循环弯管(203)连接至所述三通进水阀(101)的循环管路口。
3.根据权利要求1所述的一种全程多功能水处理器，其特征在于：所述电解密封管(103)的管壁采用导电复合金属制成，且所述电解密封管(103)的进水口设置在底部，出水口设置在顶部，所述电解密封管(103)的进水口与出水口处均镶嵌有气动密封阀(109)。
4.根据权利要求1所述的一种全程多功能水处理器，其特征在于：所述电解离子棒(104)包括用于产生正电荷的离子中心电极(107)和包裹在所述离子中心电极(107)外表面的聚四氟乙烯绝缘层(108)。
5.根据权利要求1所述的一种全程多功能水处理器，其特征在于：所述电解密封管(103)的端部外表面套接有连接法兰(110)，所述连接法兰(110)镶嵌在所述电解处理槽(1)的内壁上。
说明书
一种全程多功能水处理器
技术领域
本实用新型涉及水处理设备领域，具体为一种全程多功能水处理器。
背景技术
水，作为人类生存的必需品和地球上最重要的自然资源，时时刻刻哺育着地球上的人类和自然万物。但进入21世纪以来，作为地球血液的水资源正受到越来越多的污染。
水处理的方式包括物理处理和化学处理。物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。但是一般的物理处理仅能除去大颗粒杂物，而化学处理又容易引入一些有害元素，不是十分实用。
发明内容
为了克服现有技术方案的不足，本实用新型提供一种全程多功能水处理器，能有效的解决背景技术提出的问题。
本实用新型解决其技术问题所采用的技术方案是：
一种全程多功能水处理器，包括用于进行水处理的电解处理槽和用于进行水存储的蓄水箱，所述电解处理槽的进出水口与所述蓄水箱的进出水口之间连接有循环水泵;
所述电解处理槽的底部设置有三通进水阀，顶部侧边设置有出水阀，所述电解处理槽的内部垂直安装有多个并列的电解密封管，所述电解密封管内安装有用于进行电解操作的电解离子棒，所述电解离子棒的末端连接有密封接头，所述密封接头镶嵌在所述电解密封管的管口处，且所述电解离子棒通过穿过所述密封接头的导线连接有高压发生器，所述高压发生器固定在所述电解处理槽的外表面右侧壁;
所述蓄水箱内部由隔板分成两层包括原水箱和净水箱，所述原水箱的出水口通过导管连接至所述电解处理槽的所述三通进水阀的直通管路口，所述净水箱的进水口通过导管连接至所述电解处理槽的出水口。
进一步地，所述净水箱的底部箱体上安装有循环弯管，所述循环弯管连接至所述三通进水阀的循环管路口。
进一步地，所述电解密封管的管壁采用导电复合金属制成，且所述电解密封管的进水口设置在底部，出水口设置在顶部，所述电解密封管的进水口与出水口处均镶嵌有气动密封阀。
进一步地，所述电解离子棒包括用于产生正电荷的离子中心电极和包裹在所述离子中心电极外表面的聚四氟乙烯绝缘层。
进一步地，所述电解密封管的端部外表面套接有连接法兰，所述连接法兰镶嵌在所述电解处理槽的内壁上。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过设置电解处理槽，利用连接法兰在电解处理槽内固定安装电解密封管，利用电解密封管产生高压静电场对水进行电解处理，利用电解使得杂质沉淀除去水中杂质，有效避免水结垢的现象，且高压电能够有效杀死水中的有害细菌，提高水质;电解密封管可以根据实际需求进行数量增减，且具有良好的密封绝缘性能，使用安全方便。
(2)本实用新型通过设置蓄水箱，在蓄水箱内部分别设置原水箱和净水箱分别存储待处理的水和处理完成的水，并且通过设置循环弯管和循环水泵，在电解处理槽和蓄水箱之间形成一个循环回路，实现了对于未完全净化水的重复电解处理，大大提高了水处理的质量。
