申请日2018.07.12
公开(公告)日2018.11.23
IPC分类号C02F1/28; C02F1/52
摘要

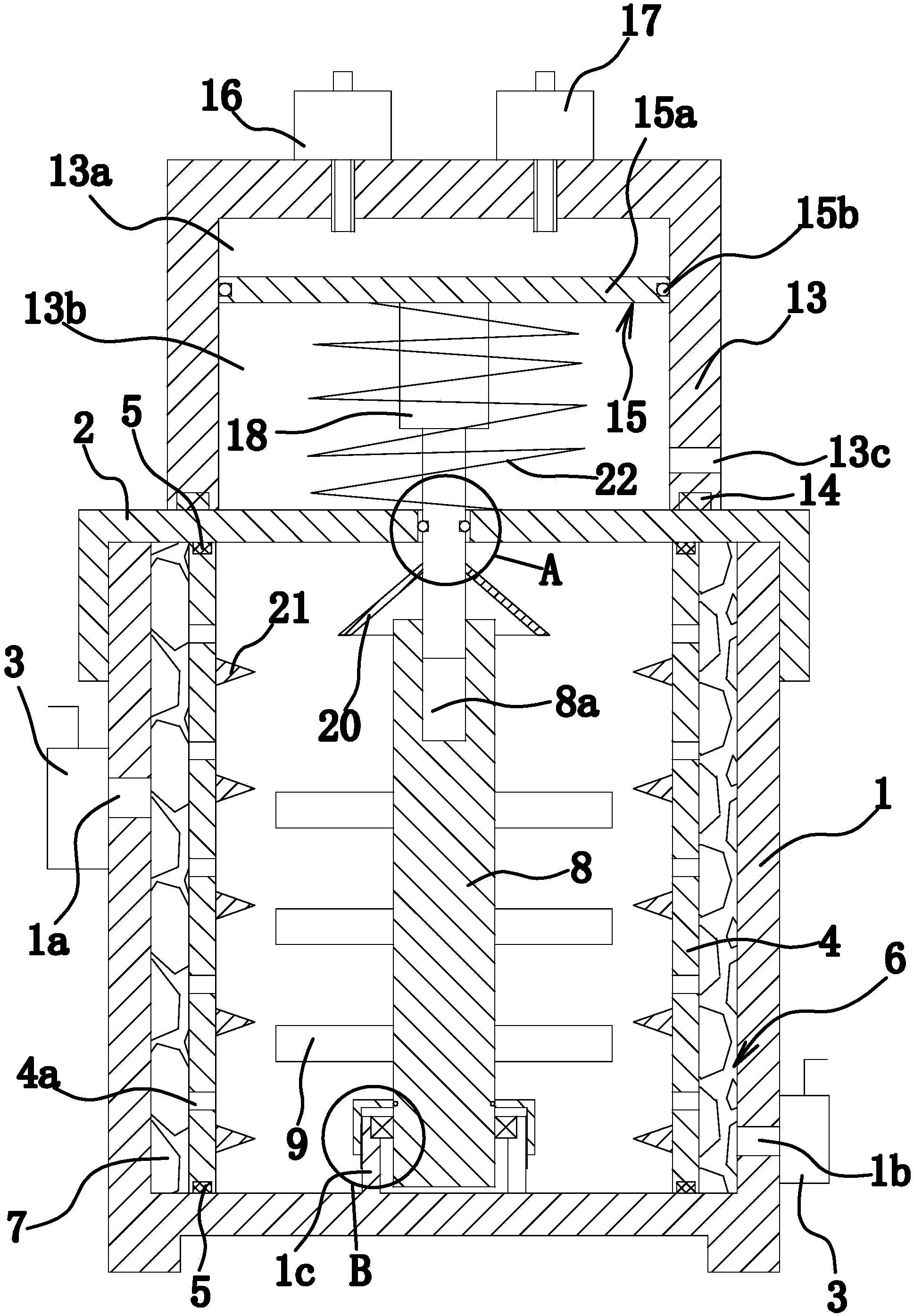

本发明提供了一种生活污水处理设备，本生活污水处理设备包括桶体和桶盖，桶体上设有进水口和出水口，桶体内设有净化筒，净化筒和桶体之间具有环形间隙，进、出水口均与环形间隙连通，环形间隙内填充有活性炭颗粒，净化筒上密布有导水孔，净化筒内设有转轴，转轴上设有搅拌叶片;桶盖上固定有安装桶，桶盖将安装桶桶口封闭，安装桶内设有能上下滑动的隔板，隔板将安装桶内腔分成上、下腔，安装桶上安装有进气气嘴和排气气嘴，隔板下侧固定有电机，桶盖上设有通孔，转轴顶壁上设有花键槽，电机主轴下端穿过通孔并插在花键槽内，电机主轴上具有外花键，电机主轴和通孔孔壁之间设有0形圈，安装桶侧壁上设有药液进口。本发明具有净化效果好的优点。
权利要求书
1.一种生活污水处理设备，包括桶体和安装在桶体上的桶盖，所述的桶体的两侧分别设有进水口和出水口，其特征在于，所述的桶体内竖直设有净化筒，且净化筒的下端与桶体的桶底密封固连，净化筒的外侧壁和桶体的内侧壁之间具有环形间隙，且所述的进水口和出水口均与环形间隙连通，环形间隙内填充有活性炭颗粒，所述的净化筒的侧壁上密布有导水孔，且净化筒内腔通过导水孔与环形间隙连通，所述的净化筒内竖直设有转轴，转轴和净化筒轴向固连，且转轴上安装有搅拌叶片;所述的桶盖的顶部上固定有安装桶，安装桶的桶口朝下设置，且桶盖将安装桶的桶口封闭，安装桶内设有能上下滑动的隔板，且隔板将安装桶的内腔分成互不连通的上腔和下腔，所述的安装桶的顶部安装有均与上腔连通的进气气嘴和排气气嘴，所述的隔板的下侧固定有电机，所述的桶盖沿竖直方向贯穿开设有通孔，且电机的主轴的直径小于通孔的孔径，转轴的顶壁上开设有花键槽，电机的主轴的下端穿过通孔并插在花键槽内，且电机的主轴上具有与花键槽配合的外花键，所述的电机的主轴的外侧壁上开设有环形凹槽，环形凹槽内设有0形圈，且0形圈的外周面与通孔的孔壁相抵，所述的安装桶的侧壁上贯穿开设有与下腔连通的药液进口，且滑动隔板可使0形圈伸入或伸出通孔。
2.根据权利要求1所述的生活污水处理设备，其特征在于，所述的下腔内设有弹簧，弹簧套设在电机外，且弹簧的两端分别与桶盖和隔板相抵。
3.根据权利要求1或2所述的生活污水处理设备，其特征在于，所述的电机的主轴外套有挡环，且挡环和电机的主轴密封固连，挡环位于净化筒内，挡环呈锥形且直径向下逐渐变大，挡环的最大直径大于转轴的直径。
4.根据权利要求1或2所述的生活污水处理设备，其特征在于，所述的安装桶呈圆桶状，所述的隔板包括圆板，圆板的侧壁上设有环形卡槽，环形卡槽内设有密封圈一，且密封圈一的外侧壁与安装桶的内侧壁相抵。
5.根据权利要求1所述的生活污水处理设备，其特征在于，所述的桶体的桶底向上延伸形成环形连接部，环形连接部套设在转轴外，且转轴和环形连接部通过轴承轴向固连，所述的环形连接部外螺接有压帽，压帽的内侧壁上具有环形凸肩，环形凸肩套设在转轴外，且环形凸肩通过密封圈二与转轴形成密封。
6.根据权利要求1所述的生活污水处理设备，其特征在于，所述的净化筒的内侧壁上固定有呈锥形的破裂杆，且破裂杆的锥头部分朝向转轴，所述的破裂杆有多个。
7.根据权利要求1所述的生活污水处理设备，其特征在于，所述的净化筒的顶壁和底壁上均开设有环形密封槽，两环形密封槽内均设有环形密封垫，位于上方的环形密封垫的两端面分别与桶盖内壁和对应的环形密封槽的底壁相抵，位于下方的环形密封垫的两端面分别与桶体的桶底和对应的环形密封槽的底壁相抵。
说明书
一种生活污水处理设备
技术领域
本发明属于污水处理领域，涉及一种生活污水处理设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理，一般在家庭生活当中污水不经过处理就直接排放，管道内经常出现异味，对日常生活造成不便。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种生活污水处理设备，解决的技术问题是如何提高净化效果。
本发明的目的可通过下列技术方案来实现：一种生活污水处理设备，包括桶体和安装在桶体上的桶盖，所述的桶体的两侧分别设有进水口和出水口，其特征在于，所述的桶体内竖直设有净化筒，且净化筒的下端与桶体的桶底密封固连，净化筒的外侧壁和桶体的内侧壁之间具有环形间隙，且所述的进水口和出水口均与环形间隙连通，环形间隙内填充有活性炭颗粒，所述的净化筒的侧壁上密布有导水孔，且净化筒内腔通过导水孔与环形间隙连通，所述的净化筒内竖直设有转轴，转轴和净化筒轴向固连，且转轴上安装有搅拌叶片;所述的桶盖的顶部上固定有安装桶，安装桶的桶口朝下设置，且桶盖将安装桶的桶口封闭，安装桶内设有能上下滑动的隔板，且隔板将安装桶的内腔分成互不连通的上腔和下腔，所述的安装桶的顶部安装有均与上腔连通的进气气嘴和排气气嘴，所述的隔板的下侧固定有电机，所述的桶盖沿竖直方向贯穿开设有通孔，且电机的主轴的直径小于通孔的孔径，转轴的顶壁上开设有花键槽，电机的主轴的下端穿过通孔并插在花键槽内，且电机的主轴上具有与花键槽配合的外花键，所述的电机的主轴的外侧壁上开设有环形凹槽，环形凹槽内设有0形圈，且0形圈的外周面与通孔的孔壁相抵，所述的安装桶的侧壁上贯穿开设有与下腔连通的药液进口，且滑动隔板可使0形圈伸入或伸出通孔。
安装时，进气气嘴和排气气嘴分别与进气部件和抽气部件相连。使用时，污水由进水口进入，并通过环形间隙和导水孔储存在净化筒内;接着通过进气气嘴往上腔内输气，以推动隔板下移使0形圈伸出通孔，此时处于下腔内的药液便通过通孔排入到净化筒内，然后电机工作以通过转轴带动搅拌叶片转动来搅拌污水，使污水与药液充分混合实现净化，净化后的污水最终通过出水口排出。
在搅拌叶片作用下，以在净化筒内形成涡流，使污水在环形间隙和净化筒内腔中反复流动，从而使污水与活性炭颗粒发生强烈、多次冲撞，来有效提高净化效果。
在上述的生活污水处理设备中，所述的下腔内设有弹簧，弹簧套设在电机外，且弹簧的两端分别与桶盖和隔板相抵。
在上述的生活污水处理设备中，所述的电机的主轴外套有挡环，且挡环和电机的主轴密封固连，挡环位于净化筒内，挡环呈锥形且直径向下逐渐变大，挡环的最大直径大于转轴的直径。在挡环作用下，将从通孔处流出的药液往远离转轴的方向引，避免药液和转轴与电机的连接处接触，确保本设备的工作稳定性。
在上述的生活污水处理设备中，所述的安装桶呈圆桶状，所述的隔板包括圆板，圆板的侧壁上设有环形卡槽，环形卡槽内设有密封圈一，且密封圈一的外侧壁与安装桶的内侧壁相抵。
在上述的生活污水处理设备中，所述的桶体的桶底向上延伸形成环形连接部，环形连接部套设在转轴外，且转轴和环形连接部通过轴承轴向固连，所述的环形连接部外螺接有压帽，压帽的内侧壁上具有环形凸肩，环形凸肩套设在转轴外，且环形凸肩通过密封圈二与转轴形成密封。采用上述的设计，确保转轴稳定转动，来提高本设备的工作稳定性。
在上述的生活污水处理设备中，所述的净化筒的内侧壁上固定有呈锥形的破裂杆，且破裂杆的锥头部分朝向转轴，所述的破裂杆有多个。在破裂杆作用下，可有效破碎由污水和药液反应所形成的絮凝物，来进一步提高净化效果。
在上述的生活污水处理设备中，所述的净化筒的顶壁和底壁上均开设有环形密封槽，两环形密封槽内均设有环形密封垫，位于上方的环形密封垫的两端面分别与桶盖内壁和对应的环形密封槽的底壁相抵，位于下方的环形密封垫的两端面分别与桶体的桶底和对应的环形密封槽的底壁相抵。
与现有技术相比，本生活污水处理设备具有以下优点：
1、在搅拌叶片作用下，以在净化筒内形成涡流，使污水在环形间隙和净化筒内腔中反复流动，从而使污水与活性炭颗粒发生强烈、多次冲撞，来有效提高净化效果。
2、在挡环作用下，将从通孔处流出的药液往远离转轴的方向引，避免药液和转轴与电机的连接处接触，确保本设备的工作稳定性。
3、在破裂杆作用下，可有效破碎由污水和药液反应所形成的絮凝物，来进一步提高净化效果。
