申请日2018.07.12
公开(公告)日2018.11.27
IPC分类号C02F1/78
摘要
本发明涉及一种反应充分的废水臭氧氧化处理系统，包括氧化池、臭氧发生器、控制器、供气机构、拦截机构、臭氧管、顶板、排水管、两个支柱和若干喷头，供气机构包括进气管、除尘组件、连接管、干燥组件、加料组件和供气管，除尘组件包括水箱，水箱内设有若干除尘单元，拦截机构包括往复组件、往复板和两个拦截组件，截组件包括固定轴、套环、支杆和两个拦截板，该反应充分的废水臭氧氧化处理系统通过供气机构向臭氧发生器提供干燥洁净的空气，便于提高了臭氧产率，保证臭氧发生器的顺利运行，不仅如此，通过拦截机构阻拦臭氧气泡在废水中向上漂浮，延长臭氧与废水接触时间，提高臭氧利用率，节约系统处理成本，从而提高了系统的实用性。
权利要求书

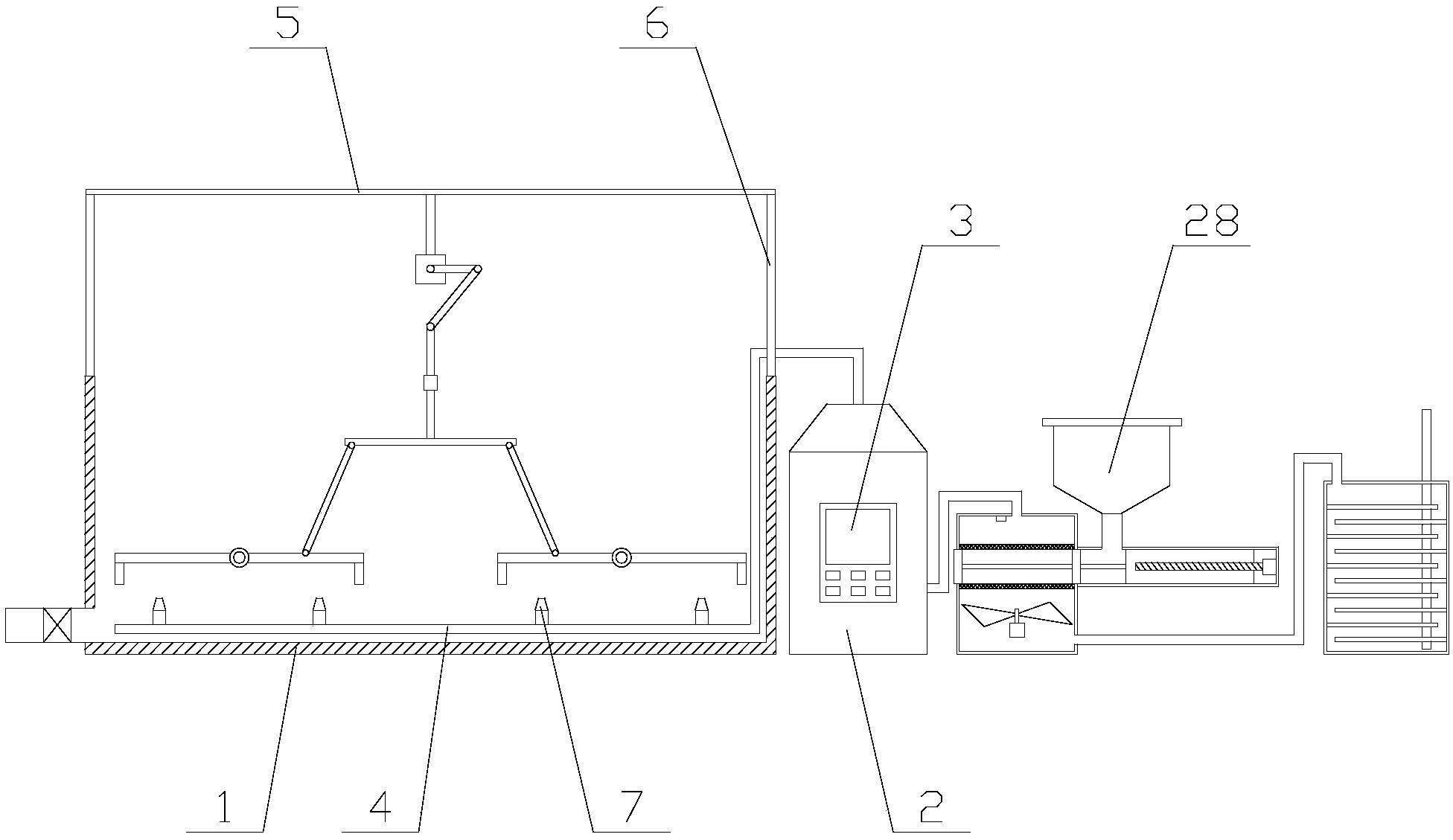

1.一种反应充分的废水臭氧氧化处理系统，其特征在于，包括氧化池(1)、臭氧发生器(2)、控制器(3)、供气机构、拦截机构、臭氧管(4)、顶板(5)、排水管、两个支柱(6)和若干喷头(7)，所述顶板(5)的两端分别通过两个支柱(6)固定在氧化池(1)的上方，所述拦截机构设置在顶板(5)的下方，所述排水管位于氧化池(1)的下方，所述排水管内设有阀门，所述臭氧发生器(2)位于氧化池(1)的一侧，所述臭氧管(4)的一端与臭氧发生器(2)连接，所述臭氧管(4)的另一端位于氧化池(1)内的底部，所述喷头(7)均匀分布在臭氧管(4)的远离臭氧发生器(2)的一端的上方，所述控制器(3)固定在臭氧发生器(2)上，所述臭氧发生器(2)和阀门均与PLC电连接，所述供气机构与臭氧发生器(2)连接;
所述供气机构包括进气管(8)、除尘组件、连接管(9)、干燥组件、加料组件和供气管(10)，所述进气管(8)与除尘组件连接，所述除尘组件通过连接管(9)与干燥组件连接，所述干燥组件通过供气管(10)与臭氧发生器(2)连接，所述加料组件与干燥组件连接，所述除尘组件包括水箱(11)，所述进气管(8)的底端设置在水箱(11)内的底部，所述连接管(9)与水箱(11)的上方连通，所述水箱(11)内设有若干除尘单元，所述除尘单元从上而下均匀分布在水箱(11)内，所述除尘单元包括两个挡板(12)，两个挡板(12)分别交错固定在水箱(11)的两侧的内壁上;
所述拦截机构包括往复组件、往复板(13)和两个拦截组件，所述往复组件与往复板(13)传动连接，两个拦截组件分别位于往复板(13)的下方的两侧，所述拦截组件包括固定轴(14)、套环(15)、支杆(16)和两个拦截板(17)，所述固定轴(14)固定在氧化池(1)内，所述套环(15)套设在固定轴(14)上，两个拦截板(17)分别固定在套环(15)的两侧，所述往复板(13)通过支杆(16)与其中一个拦截板(17)铰接。
2.如权利要求1所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述干燥组件包括干燥箱(18)和两个密封板(19)，所述供气管(10)和连接管(9)均与干燥箱(18)连通，所述干燥箱(18)的两侧的内壁上设有开口，所述开口与密封板(19)一一对应，所述密封板(19)位于开口内，所述干燥箱(18)内设有导气单元、连接杆(20)和两个网板(21)，所述导气单元位于干燥箱(18)内的底部，所述连接杆(20)固定在两个密封板(19)之间，两个网板(21)分别位于连接杆(20)的上方和下方。
3.如权利要求2所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述导气单元包括第一电机(22)、第一驱动轴(23)和两个扇叶(24)，所述第一电机(22)固定在干燥箱(18)内，所述第一电机(22)与PLC电连接，所述第一电机(22)与第一驱动轴(23)传动连接，两个扇叶(24)分别位于第一驱动轴(23)的两侧。
4.如权利要求2所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述干燥箱(18)内的顶部设有湿度计(25)，所述湿度计(25)与PLC电连接。
5.如权利要求2所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述加料组件包括输料管(26)、连通管(27)、料箱(28)和盖板(29)，所述输料管(26)固定在干燥箱(18)的一侧，所述料箱(28)通过连通管(27)固定在输料管(26)的上方，所述盖板(29)位于料箱(28)的上方，所述输料管(26)内设有输料单元。
6.如权利要求5所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述输料单元包括第二电机(30)、第二驱动轴(31)、输料板(32)和推拉杆(33)，所述第二电机(30)固定在输料管(26)的远离干燥箱(18)的一侧的内壁上，所述第二电机(30)与PLC电连接，所述第二电机(30)与第二驱动轴(31)传动连接，所述输料板(32)套设在第二驱动轴(31)上，所述输料板(32)的与第二驱动轴(31)的连接处设有与第二驱动轴(31)匹配的螺纹，所述输料板(32)通过推拉杆(33)与靠近输料管(26)的一侧的密封板(19)固定连接。
7.如权利要求1所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述往复组件包括第三电机(34)、第一连杆(35)、第二连杆(36)和第三连杆(37)，所述第三电机(34)固定在顶板(5)的下方，所述第三电机(34)与PLC电连接，所述第三电机(34)与第一连杆(35)传动连接，所述第一连杆(35)通过第二连杆(36)与第三连杆(37)的顶端铰接，所述第三连杆(37)的底端固定在往复板(13)的上方。
8.如权利要求7所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述往复组件还包括固定环(38)，所述固定环(38)固定在氧化池(1)内，所述固定环(38)套设在第三连杆(37)上。
9.如权利要求1所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述拦截板(17)的远离套环(15)的一端设有凸板(39)，所述凸板(39)固定在拦截板(17)的下方。
10.如权利要求1所述的反应充分的废水臭氧氧化处理系统，其特征在于，所述顶板(5)为太阳能板。
说明书
一种反应充分的废水臭氧氧化处理系统
技术领域
本发明涉及水处理设备领域，特别涉及一种反应充分的废水臭氧氧化处理系统。
背景技术
废水臭氧氧化处理法是利用臭氧作为氧化剂对废水进行净化和消毒处理的方法，由于臭氧具有很强的氧化能力，因此在环境保护和化等工方面被广泛应用。
但是现有的净化设备在利用臭氧对废水进行处理时，由于臭氧气泡在废水中向上浮动，停留时间短暂，导致臭氧无法充分与废水中的污染物进行接触，臭氧氧化不完全，部分臭氧容易从液面上方挥发，导致设备需要连续不断地向废水中抽入大量臭氧，才能保证净化效果，从而导致系统的处理成本增加，不仅如此，由于臭氧具有极强的化学活泼性，臭氧通常都是由臭氧发生器利用空气为原料进行现场制造，但是废水周围的空气质量差，空气中不仅灰尘量多，而且空气湿度也较大，影响了臭氧的产率和臭氧发生器的正常使用，导致现有的废水臭氧氧化处理系统实用性降低。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种反应充分的废水臭氧氧化处理系统。
本发明解决其技术问题所采用的技术方案是：一种反应充分的废水臭氧氧化处理系统，包括氧化池、臭氧发生器、控制器、供气机构、拦截机构、臭氧管、顶板、排水管、两个支柱和若干喷头，所述顶板的两端分别通过两个支柱固定在氧化池的上方，所述拦截机构设置在顶板的下方，所述排水管位于氧化池的下方，所述排水管内设有阀门，所述臭氧发生器位于氧化池的一侧，所述臭氧管的一端与臭氧发生器连接，所述臭氧管的另一端位于氧化池内的底部，所述喷头均匀分布在臭氧管的远离臭氧发生器的一端的上方，所述控制器固定在臭氧发生器上，所述臭氧发生器和阀门均与PLC电连接，所述供气机构与臭氧发生器连接;
所述供气机构包括进气管、除尘组件、连接管、干燥组件、加料组件和供气管，所述进气管与除尘组件连接，所述除尘组件通过连接管与干燥组件连接，所述干燥组件通过供气管与臭氧发生器连接，所述加料组件与干燥组件连接，所述除尘组件包括水箱，所述进气管的底端设置在水箱内的底部，所述连接管与水箱的上方连通，所述水箱内设有若干除尘单元，所述除尘单元从上而下均匀分布在水箱内，所述除尘单元包括两个挡板，两个挡板分别交错固定在水箱的两侧的内壁上;
所述拦截机构包括往复组件、往复板和两个拦截组件，所述往复组件与往复板传动连接，两个拦截组件分别位于往复板的下方的两侧，所述拦截组件包括固定轴、套环、支杆和两个拦截板，所述固定轴固定在氧化池内，所述套环套设在固定轴上，两个拦截板分别固定在套环的两侧，所述往复板通过支杆与其中一个拦截板铰接。
作为优选，为了对空气进行干燥，所述干燥组件包括干燥箱和两个密封板，所述供气管和连接管均与干燥箱连通，所述干燥箱的两侧的内壁上设有开口，所述开口与密封板一一对应，所述密封板位于开口内，所述干燥箱内设有导气单元、连接杆和两个网板，所述导气单元位于干燥箱内的底部，所述连接杆固定在两个密封板之间，两个网板分别位于连接杆的上方和下方。
作为优选，为了控制空气流动，所述导气单元包括第一电机、第一驱动轴和两个扇叶，所述第一电机固定在干燥箱内，所述第一电机与PLC电连接，所述第一电机与第一驱动轴传动连接，两个扇叶分别位于第一驱动轴的两侧。
作为优选，为了检测空气湿度，所述干燥箱内的顶部设有湿度计，所述湿度计与PLC电连接。
作为优选，为了便于向干燥箱内添加干燥剂，所述加料组件包括输料管、连通管、料箱和盖板，所述输料管固定在干燥箱的一侧，所述料箱通过连通管固定在输料管的上方，所述盖板位于料箱的上方，所述输料管内设有输料单元。
作为优选，为了实现输料功能，所述输料单元包括第二电机、第二驱动轴、输料板和推拉杆，所述第二电机固定在输料管的远离干燥箱的一侧的内壁上，所述第二电机与PLC电连接，所述第二电机与第二驱动轴传动连接，所述输料板套设在第二驱动轴上，所述输料板的与第二驱动轴的连接处设有与第二驱动轴匹配的螺纹，所述输料板通过推拉杆与靠近输料管的一侧的密封板固定连接。
作为优选，为了带动往复板上下往复移动，所述往复组件包括第三电机、第一连杆、第二连杆和第三连杆，所述第三电机固定在顶板的下方，所述第三电机与PLC电连接，所述第三电机与第一连杆传动连接，所述第一连杆通过第二连杆与第三连杆的顶端铰接，所述第三连杆的底端固定在往复板的上方。
作为优选，为了实现第三连杆的平稳移动，所述往复组件还包括固定环，所述固定环固定在氧化池内，所述固定环套设在第三连杆上。
作为优选，为了进一步延长臭氧在废水中的停留时间，所述拦截板的远离套环的一端设有凸板，所述凸板固定在拦截板的下方。
作为优选，为了实现设备的节能环保，所述顶板为太阳能板。
本发明的有益效果是，该反应充分的废水臭氧氧化处理系统通过供气机构向臭氧发生器提供干燥洁净的空气，便于提高了臭氧产率，保证臭氧发生器的顺利运行，与现有的供气机构相比，该供气机构除尘效果好，且具有持续干燥能力，不仅如此，通过拦截机构阻拦臭氧气泡在废水中向上漂浮，延长臭氧与废水接触时间，提高臭氧利用率，节约系统处理成本，从而提高了系统的实用性，与现有的拦截机构相比，该拦截机构结构简单且运行可靠。
