申请日2018.07.12
公开(公告)日2018.12.07
IPC分类号B01D35/12; B01D29/03; B01D29/96
摘要
本发明公开了生活污水处理装置，其结构包括上连接法兰、防堵塞装置、连接通道、下连接法兰，连接通道的两端分别与上连接法兰、下连接法兰机械连接，防堵塞装置与连接通道相连接，本发明通过牵引机构、第一机械传动机构、第二机械传动机构、驱动机构、堵塞物冲洗装置、排渣结构、过滤装置共同作用下，可以通过两个过滤层交替工作，从而实现在保障在对污水进行过滤的同时，可以将滤渣从滤网层上清除，避免滤渣粘附在滤网层上会腐蚀滤网。
权利要求书

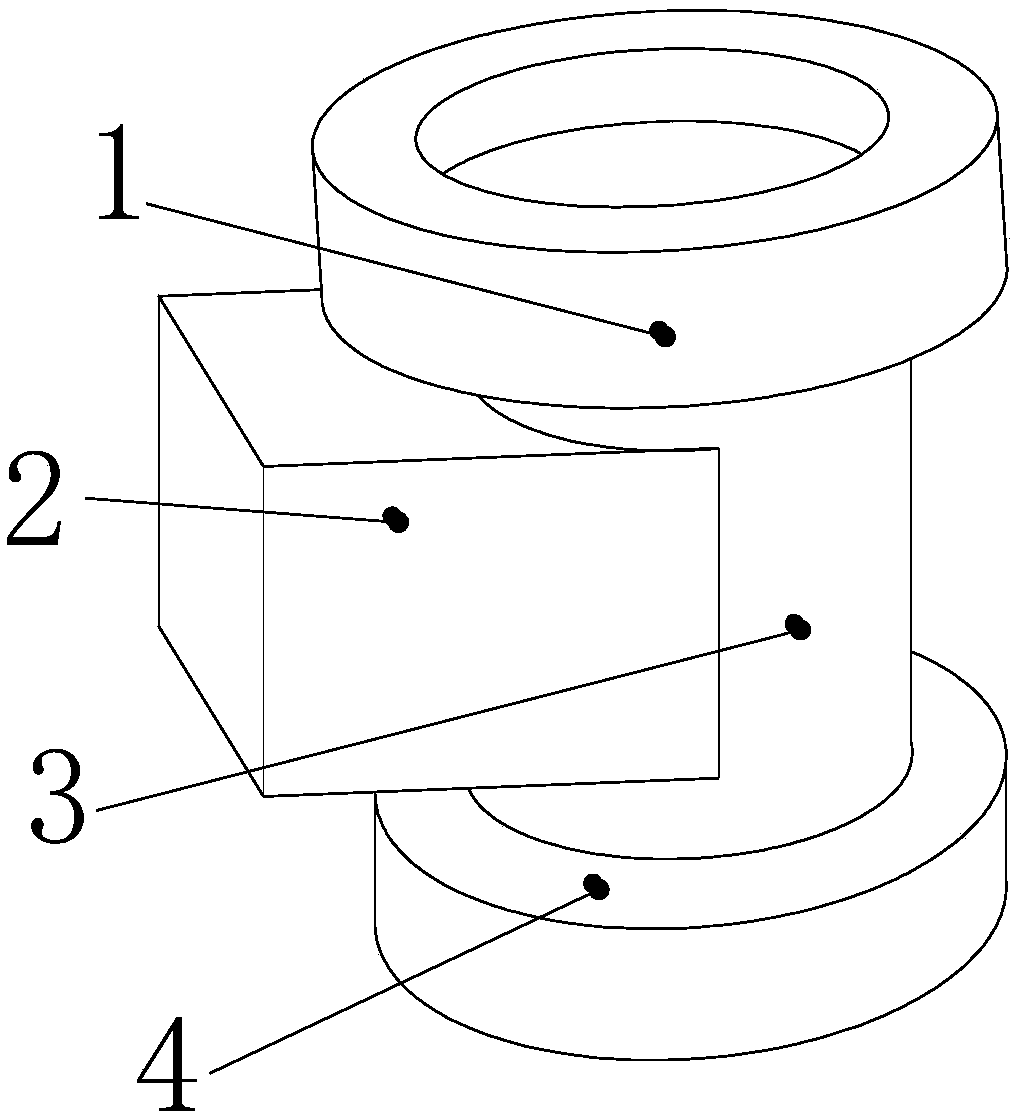

1.生活污水处理装置，其结构包括上连接法兰(1)、防堵塞装置(2)、连接通道(3)、下连接法兰(4)，所述的连接通道(3)的两端分别与上连接法兰(1)、下连接法兰(4)机械连接，所述的防堵塞装置(2)与连接通道(3)相连接，其特征在于：
所述的防堵塞装置(2)由牵引机构(201)、第一机械传动机构(202)、第二机械传动机构(203)、驱动机构(204)、堵塞物冲洗装置(205)、排渣结构(206)、过滤装置(207)组成;
所述的牵引机构(201)与过滤装置(207)相连接，所述的过滤装置(207)安装在连接通道(3)内，所述的第二机械传动机构(203)与第一机械传动机构(202)机械配合，所述的第一机械传动机构(202)与过滤装置(207)机械配合，所述的驱动机构(204)与牵引机构(201)机械连接，所述的堵塞物冲洗装置(205)与排渣结构(206)相配合。
2.根据权利要求1所述的生活污水处理装置，其特征在于：所述的牵引机构(201)由固定导向轮(2011)、一号齿轮(2012)、第一环形扣(2013)、连接线(2014)、第二环形扣(2015)组成，所述的第一环形扣(2013)、第二环形扣(2015)均与过滤装置(207)固定连接，所述的连接线(2014)的一端固定在第一环形扣(2013)上，另一端绕过固定导向轮(2011)以及一号齿轮(2012)固定在第二环形扣(2015)上，所述的一号齿轮(2012)与驱动机构(204)机械配合。
3.根据权利要求1所述的生活污水处理装置，其特征在于：所述的第一机械传动机构(202)由一号轴承(2021)、凸起(2022)、固定延伸杆(2023)、二号轴承(2024)组成，所述的一号轴承(2021)与二号轴承(2024)均与第二机械传动机构(203)机械连接，所述的固定延伸杆(2023)设有两个并且分别与一号轴承(2021)、二号轴承(2024)机械焊接，所述的两个固定延伸杆(2023)远离一号轴承(2021)、二号轴承(2024)的一端上均设有凸起(2022)，所述的凸起(2022)与过滤装置(207)活动连接。
4.根据权利要求3所述的生活污水处理装置，其特征在于：所述的第二机械传动机构(203)由气缸(2031)、气缸驱动杆(2032)、第一L型驱动杆(2033)、第二L型驱动杆(2034)、一号活动块(2035)、U型密封腔(2036)二号活动块(2037)组成，所述的气缸(2031)与气缸驱动杆(2032)机械配合，所述的气缸驱动杆(2032)远离气缸(2031)的一端与第一L型驱动杆(2033)机械焊接，所述的第一L型驱动杆(2033)远离气缸驱动杆(2032)的一端与一号活动块(2035)固定连接，所述的一号活动块(2035)与二号活动块(2037)分别安装在U型密封腔(2036)的两个端口上，所述的第二L型驱动杆(2034)与二号活动块(2037)固定连接，所述的第二L型驱动杆(2034)的另一端与二号轴承(2024)机械连接。
5.根据权利要求2所述的生活污水处理装置，其特征在于：所述的驱动机构(204)由电机(2041)、电机转轴(2042)、锥形轮(2043)、二号齿轮(2044)组成，所述的电机(2041)与电机转轴(2042)电连接，所述的电机转轴(2042)远离电机(2041)的一端与锥形轮(2043)机械连接，所述的电机转轴(2042)通过锥形轮(2043)与二号齿轮(2044)机械配合，所述的二号齿轮(2044)与一号齿轮(2012)相啮合。
6.根据权利要求1所述的生活污水处理装置，其特征在于：所述的堵塞物冲洗装置(205)由第一分支管(2051)、第二分支管(2052)、传动带(2053)、喷水头(2054)、主输送管(2055)、吸水头(2056)、滤网(2057)组成，所述的滤网(2057)与内壁之间构成一闭合内腔，所述的吸水头(2056)安装在该内腔中，所述的吸水头(2056)与主输送管(2055)相连接，所述的主输送管(2055)远离吸水头(2056)的一端与第一分支管(2051)、第二分支管(2052)相通，所述的第一分支管(2051)、第二分支管(2052)分别与两个喷水头(2054)固定连接，所述的两个喷水头(2054)固定在传动带(2053)上。
7.根据权利要求1所述的生活污水处理装置，其特征在于：所述的排渣结构(206)由活动板(2061)、固定轴(2062)、固定内壁层(2063)、弹簧(2064)、滤渣存储腔(2065)组成，所述的活动板(2061)的一端被固定轴(2062)贯穿并固定在固定内壁层(2063)上，所述的活动板(2061)远离固定轴(2062)的一端与滤网(2057)活动连接，所述的活动板(2061)与弹簧(2064)固定连接，所述的滤渣存储腔(2065)进入口与活动板(2061)活动连接。
8.根据权利要求2或3所述的生活污水处理装置，其特征在于：所述的过滤装置(207)由矩形连接头(2071)、第一滤网层(2072)、第二滤网层(2073)、第一滤网卡槽(2074)、第二滤网卡槽(2075)组成，所述的矩形连接头(2071)设有两个并并且分别与第一滤网层(2072)、第二滤网层(2073)固定连接，所述的第一滤网层(2072)、第二滤网层(2073)远离矩形连接头(2071)的一端分别与第一滤网卡槽(2074)、第二滤网卡槽(2075)相卡合，所述的两个矩形连接头(2071)上分别固定设有第一环形扣(2013)、第二环形扣(2015)。
说明书
生活污水处理装置
技术领域
本发明涉及污水处理装置领域，尤其是涉及到一种生活污水处理装置。
背景技术
在环境保护技术中，对城市每天产生的生活污水处理日益成为不容忽视的紧迫问题。城市每天持续产生的富含有机物的生活污水如果任其自由排放，必然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、土壤和水源造成污染，危害人民的生存条件。传统的处理方法是将生活污水集中，进行自然沉积和降解，该方法耗时长、不彻底，且仍然会对环境产生一定的危害，也不适用于现代城市条件要求。因此，技术人员设计了生活污水处理器对生活污水进行处理。
现有技术生活污水处理设备的滤网使用一段时间之后容易堵塞，并且堆积的杂质容易将滤网腐蚀。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：生活污水处理装置，其结构包括上连接法兰、防堵塞装置、连接通道、下连接法兰，所述的连接通道的两端分别与上连接法兰、下连接法兰机械连接，所述的防堵塞装置与连接通道相连接;
所述的防堵塞装置由牵引机构、第一机械传动机构、第二机械传动机构、驱动机构、堵塞物冲洗装置、排渣结构、过滤装置组成;
所述的牵引机构与过滤装置相连接，所述的过滤装置安装在连接通道内，所述的第二机械传动机构与第一机械传动机构机械配合，所述的第一机械传动机构与过滤装置机械配合，所述的驱动机构与牵引机构机械连接，所述的堵塞物冲洗装置与排渣结构相配合。
作为本技术方案的进一步优化，所述的牵引机构由固定导向轮、一号齿轮、第一环形扣、连接线、第二环形扣组成，所述的第一环形扣、第二环形扣均与过滤装置固定连接，所述的连接线的一端固定在第一环形扣上，另一端绕过固定导向轮以及一号齿轮固定在第二环形扣上，所述的一号齿轮与驱动机构机械配合，在驱动机构的作用下，一号齿轮转动从而使得连接线在一号齿轮的作用下拉动第一环形扣、第二环形扣运动，从而牵引驱动过滤装置运行。
作为本技术方案的进一步优化，所述的第一机械传动机构由一号轴承、凸起、固定延伸杆、二号轴承组成，所述的一号轴承与二号轴承均与第二机械传动机构机械连接，所述的固定延伸杆设有两个并且分别与一号轴承、二号轴承机械焊接，所述的两个固定延伸杆远离一号轴承、二号轴承的一端上均设有凸起，所述的凸起与过滤装置活动连接，在第二机械传动机构的作用下，一号轴承与二号轴承驱动固定延伸杆旋转，当凸起卡在过滤装置上时，带动过滤装置随之旋转，方便对滤层进行冲洗。
作为本技术方案的进一步优化，所述的第二机械传动机构由气缸、气缸驱动杆、第一L型驱动杆、第二L型驱动杆、一号活动块、U型密封腔二号活动块组成，所述的气缸与气缸驱动杆机械配合，所述的气缸驱动杆远离气缸的一端与第一L型驱动杆机械焊接，所述的第一L型驱动杆远离气缸驱动杆的一端与一号活动块固定连接，所述的一号活动块与二号活动块分别安装在U型密封腔的两个端口上，所述的第二L型驱动杆与二号活动块固定连接，所述的第二L型驱动杆的另一端与二号轴承机械连接，气缸运行并通过气缸驱动杆带动第一L型驱动杆随之做活塞运动，在压差的作用下，二号活动块推动第二L型驱动杆与气缸驱动杆反向运动，从而使得两个轴承工作。
作为本技术方案的进一步优化，所述的驱动机构由电机、电机转轴、锥形轮、二号齿轮组成，所述的电机与电机转轴电连接，所述的电机转轴远离电机的一端与锥形轮机械连接，所述的电机转轴通过锥形轮与二号齿轮机械配合，所述的二号齿轮与一号齿轮相啮合，电机运行通过电机转轴以及锥形轮驱动二号齿轮旋转，二号齿轮与一号齿轮相啮合，从而使得一号齿轮转动。
作为本技术方案的进一步优化，所述的堵塞物冲洗装置由第一分支管、第二分支管、传动带、喷水头、主输送管、吸水头、滤网组成，所述的滤网与内壁之间构成一闭合内腔，所述的吸水头安装在该内腔中，所述的吸水头与主输送管相连接，所述的主输送管远离吸水头的一端与第一分支管、第二分支管相通，所述的第一分支管、第二分支管分别与两个喷水头固定连接，所述的两个喷水头固定在传动带上，在传动带的传动下，两个喷水头将滤网层上滤渣冲洗并使得滤渣被冲到滤网上，水通过滤网进入到内腔中进行二次利用，滤渣从滤网掉落到排渣结构中。
作为本技术方案的进一步优化，所述的排渣结构由活动板、固定轴、固定内壁层、弹簧、滤渣存储腔组成，所述的活动板的一端被固定轴贯穿并固定在固定内壁层上，所述的活动板远离固定轴的一端与滤网活动连接，所述的活动板与弹簧固定连接，所述的滤渣存储腔进入口与活动板活动连接，当滤网上堆积的滤渣到达一定的量时，活动板由于滤渣的重力向下运动，弹簧被压缩，使得滤渣存储腔的进入口被打开，滤渣进入到滤渣存储腔中，弹簧具有一个反向的作用力，推动活动板复位。
作为本技术方案的进一步优化，所述的过滤装置由矩形连接头、第一滤网层、第二滤网层、第一滤网卡槽、第二滤网卡槽组成，所述的矩形连接头设有两个并并且分别与第一滤网层、第二滤网层固定连接，所述的第一滤网层、第二滤网层远离矩形连接头的一端分别与第一滤网卡槽、第二滤网卡槽相卡合，所述的两个矩形连接头上分别固定设有第一环形扣、第二环形扣，在第一环形扣、第二环形扣的作用下，第一滤网层、第二滤网层交替工作，从而可以保障在对污水进行过滤的同时，可以将滤渣从滤网层上清除，避免滤渣粘附在滤网层上会腐蚀滤网。
有益效果
本发明生活污水处理装置，电机运行通过电机转轴以及锥形轮驱动二号齿轮旋转，二号齿轮与一号齿轮相啮合，从而使得一号齿轮转动，在驱动机构的作用下，一号齿轮转动从而使得连接线在一号齿轮的作用下拉动第一环形扣、第二环形扣运动，从而牵引驱动过滤装置运行，在第一环形扣、第二环形扣的作用下，第一滤网层、第二滤网层交替工作，从而可以保障在对污水进行过滤的同时，可以将滤渣从滤网层上清除，避免滤渣粘附在滤网层上会腐蚀滤网，在第二机械传动机构的作用下，一号轴承与二号轴承驱动固定延伸杆旋转，当凸起卡在过滤装置上时，带动过滤装置随之旋转，方便对滤层进行冲洗，气缸运行并通过气缸驱动杆带动第一L型驱动杆随之做活塞运动，在压差的作用下，二号活动块推动第二L型驱动杆与气缸驱动杆反向运动，从而使得两个轴承工作，在传动带的传动下，两个喷水头将滤网层上滤渣冲洗并使得滤渣被冲到滤网上，水通过滤网进入到内腔中进行二次利用，滤渣从滤网掉落到排渣结构中，当滤网上堆积的滤渣到达一定的量时，活动板由于滤渣的重力向下运动，弹簧被压缩，使得滤渣存储腔的进入口被打开，滤渣进入到滤渣存储腔中，弹簧具有一个反向的作用力，推动活动板复位。
基于现有技术而言，本发明通过牵引机构、第一机械传动机构、第二机械传动机构、驱动机构、堵塞物冲洗装置、排渣结构、过滤装置共同作用下，可以通过两个过滤层交替工作，从而实现在保障在对污水进行过滤的同时，可以将滤渣从滤网层上清除，避免滤渣粘附在滤网层上会腐蚀滤网。
