申请日2018.07.12
公开(公告)日2018.12.21
IPC分类号C02F9/08
摘要
本发明公开了一种硫化钠生产用工业污水处理装置，包括除污箱、搅拌箱和石英管，所述除污箱的内部由左至右依次设置有第一筛网和第二筛网，所述除污箱的左侧设置有进水管，所述进水管的一端贯穿除污箱且延伸至除污箱的内部，所述除污箱与搅拌箱通过第一连接管固定连通，所述搅拌箱的内部设置有搅拌杆。本发明通过除污箱将污水中的杂质进行第一步去除，然后污水流入搅拌箱，通过进料管向搅拌箱添加活性炭等除污物质对其进行又一步杂质去除，随后污水进入石英管内进行杀菌处理，这样的一体式去污装置可以更好的对污水进行除污，并且不需要对污水中杂质和有毒物质分开处理，并且本发明结构合理，使用方便。
权利要求书

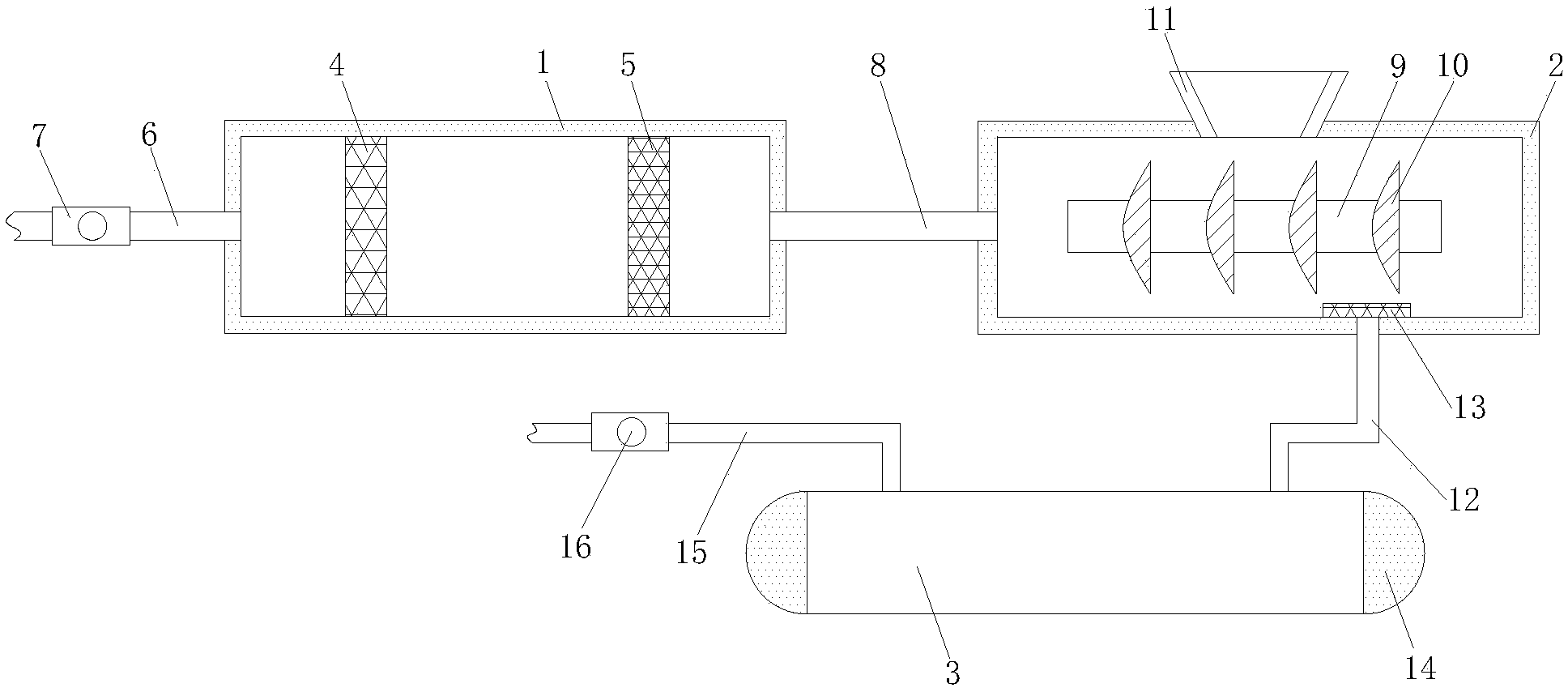

1.一种硫化钠生产用工业污水处理装置，包括除污箱(1)、搅拌箱(2)和石英管(3)，其特征在于：所述除污箱(1)的内部由左至右依次设置有第一筛网(4)和第二筛网(5)，所述除污箱(1)的左侧设置有进水管(6)，所述进水管(6)的一端贯穿除污箱(1)且延伸至除污箱(1)的内部，所述除污箱(1)与搅拌箱(2)通过第一连接管(8)固定连通，所述搅拌箱(2)的内部设置有搅拌杆(9)，所述搅拌杆(9)的表面设置有搅拌轮(10)，所述搅拌箱(2)的顶部设置有进料管(11)，所述进料管(11)的底部贯穿搅拌箱(2)的顶部，所述搅拌箱(2)和石英管(3)通过第二连接管(12)固定连通，所述石英管(3)内部的两端设置有对称分布的紫外线灯(14)，所述石英管(3)的一侧设置有出水管(15)，所述出水管(15)的一端贯穿石英管(3)的一侧。
2.根据权利要求1所述的一种硫化钠生产用工业污水处理装置，其特征在于：所述进水管(6)的表面设置有进水阀门(7)，所述出水管(15)的表面设置有出水阀门(16)。
3.根据权利要求1所述的一种硫化钠生产用工业污水处理装置，其特征在于：所述搅拌箱(2)内壁的底部且对应第二连接管(12)的位置设置有第三筛网(13)。
4.根据权利要求1所述的一种硫化钠生产用工业污水处理装置，其特征在于：所述所述第一筛网(4)的筛孔大于第二筛网(5)的筛孔。
说明书
一种硫化钠生产用工业污水处理装置
技术领域
本发明涉及环保技术领域，具体为一种硫化钠生产用工业污水处理装置。
背景技术
硫化钠又称臭碱、臭苏打、黄碱、硫化碱。硫化钠为无机化合物，纯硫化钠为无色结晶粉末。吸潮性强，易溶于水。水溶液呈强碱性反应。触及皮肤和毛发时会造成灼伤。故硫化钠俗称硫化碱。硫化钠水溶液在空气中会缓慢地氧化成硫代硫酸钠、亚硫酸钠、硫酸钠和多硫化钠。由于硫代硫酸钠的生成速度较快，所以氧化的主要产物是硫代硫酸钠。硫化钠在空气中潮解，并碳酸化而变质，不断释出硫化氢气体。工业硫化钠因含有杂质其色泽呈粉红色、棕红色、土黄色。比重、熔点、沸点，也因杂质影响而异。
硫化钠生产过程中会产生大量的工业污水，而这些工业污水内大多有很多有毒的微生物或者有毒物质并且伴有一定量的杂质，而现在的工业污水的处理都是将有毒物质和杂质分开处理，这样的处理方式费时费力并且除污不彻底，为此，我们提出一种硫化钠生产用工业污水处理装置。
发明内容
本发明的目的在于提供一种硫化钠生产用工业污水处理装置，以解决背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种硫化钠生产用工业污水处理装置，包括除污箱、搅拌箱和石英管，所述除污箱的内部由左至右依次设置有第一筛网和第二筛网，所述除污箱的左侧设置有进水管，所述进水管的一端贯穿除污箱且延伸至除污箱的内部，所述除污箱与搅拌箱通过第一连接管固定连通，所述搅拌箱的内部设置有搅拌杆，所述搅拌杆的表面设置有搅拌轮，所述搅拌箱的顶部设置有进料管，所述进料管的底部贯穿搅拌箱的顶部，所述搅拌箱和石英管通过第二连接管固定连通，所述石英管内部的两端设置有对称分布的紫外线灯，所述石英管的一侧设置有出水管，所述出水管的一端贯穿石英管的一侧。
优选的，所述进水管的表面设置有进水阀门，所述出水管的表面设置有出水阀门。
优选的，所述搅拌箱内壁的底部且对应第二连接管的位置设置有第三筛网。
优选的，所述所述第一筛网的筛孔大于第二筛网的筛孔。
与现有技术相比，本发明具有以下有益效果：本发明通过除污箱将污水中的杂质进行第一步去除，然后污水流入搅拌箱，通过进料管向搅拌箱添加活性炭等除污物质对其进行又一步杂质去除，随后污水进入石英管内进行杀菌处理，这样的一体式去污装置可以更好的对污水进行除污，并且不需要对污水中杂质和有毒物质分开处理，并且本发明结构合理，使用方便。
