申请日2018.07.13
公开(公告)日2019.02.01
IPC分类号C02F1/12; C02F1/14
摘要
本实用新型公开了一种利用太阳能的模块式废水蒸发装置，主要解决现有技术中存在的传统蒸发设备工业复杂的问题。该装置包括凹型槽，安装在凹型槽外的驱动电机，与驱动电机连接的齿轮组，一端与齿轮组连接的支撑杆，与支撑杆另一端连接并可通过齿轮组旋转的聚光板，扣合在凹型槽顶部并呈倒V型且用于透光的玻璃罩，设置在凹型槽外周的进水管，设置在进水管上的控制阀，多个安装在凹型槽内壁上且与进水管连通的进水喷嘴，安装在凹型槽侧壁上端并位于玻璃罩底部下端的集水槽，与集水槽连通的出水管，安装在出水管上的出水阀门，以及设置在凹型槽底部的集渣池。通过上述方案，本实用新型达到了操作和结构简单的目的，具有很高的实用价值和推广价值。
权利要求书

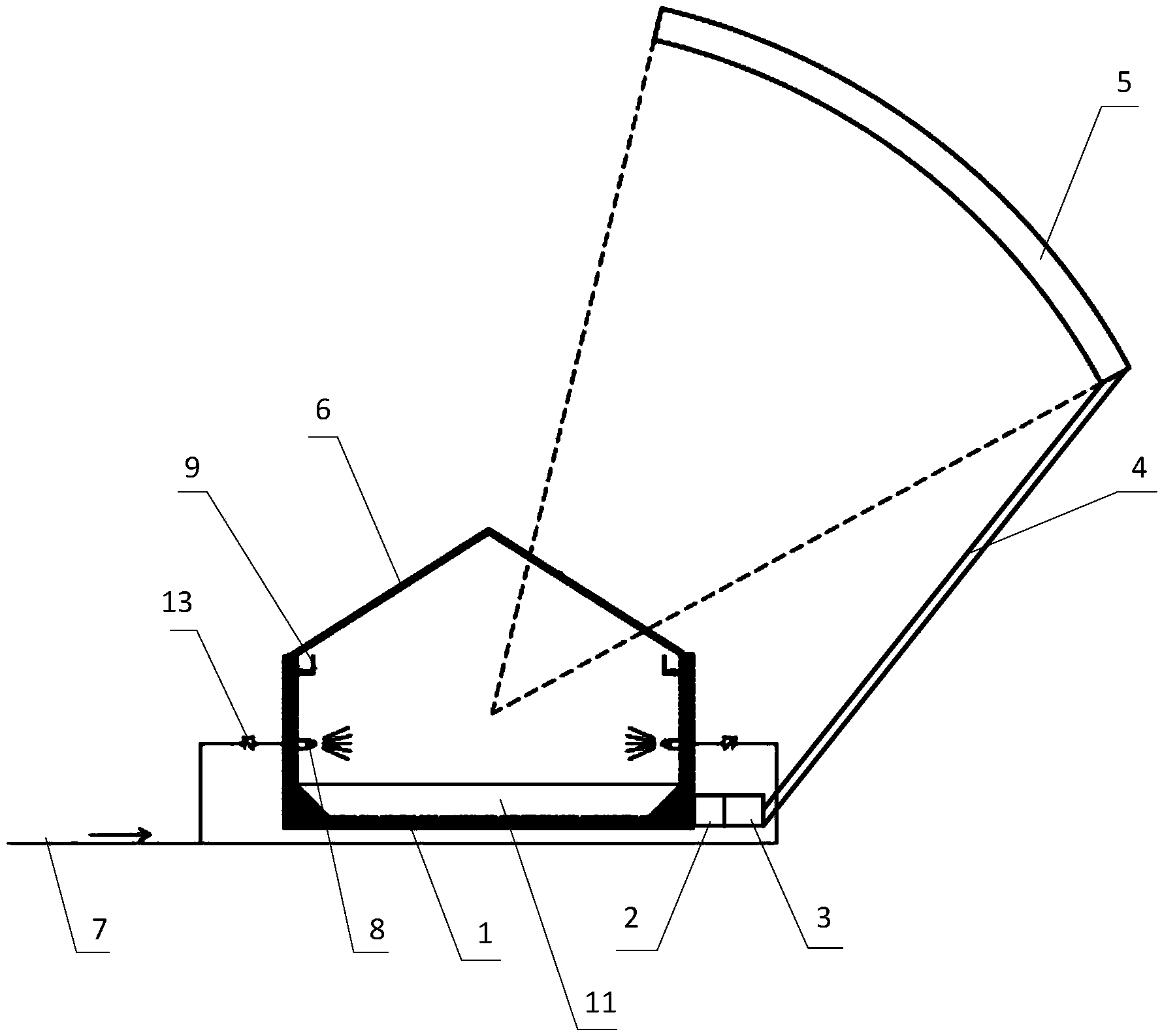

1.一种利用太阳能的模块式废水蒸发装置，其特征在于，包括凹型槽(1)，安装在凹型槽(1)外部的驱动电机(2)，与驱动电机(2)连接的齿轮组(3)，一端与齿轮组(3)连接的支撑杆(4)，与支撑杆(4)另一端连接并可通过齿轮组(3)带动旋转的聚光板(5)，扣合在凹型槽(1)顶部并呈倒V型且用于透光的玻璃罩(6)，设置在凹型槽(1)外周且用于通入废水的进水管(7)，设置在进水管(7)上的控制阀，多个安装在凹型槽(1)内壁上且与进水管(7)连通的进水喷嘴(8)，安装在凹型槽(1)侧壁上端的集水槽(9)，与集水槽(9)连通的出水管(10)，安装在出水管(10)上的出水阀门(14)，以及设置在凹型槽(1)底部的集渣池(11)，其中，所述集水槽(9)用于收集蒸发后汇集在玻璃罩(6)上的液体，同时玻璃罩(6)的内边缘与集水槽(9)连接。
2.根据权利要求1所述的一种利用太阳能的模块式废水蒸发装置，其特征在于，所述控制阀包括两个设置在进水管(7)分流处的进水管阀门(12)，以及一端与进水喷嘴(8)连接、另一端与进水管(7)连接的进水口单向阀(13)。
3.根据权利要求2所述的一种利用太阳能的模块式废水蒸发装置，其特征在于，所述进水喷嘴(8)水平设置且为高压喷嘴。
4.根据权利要求3所述的一种利用太阳能的模块式废水蒸发装置，其特征在于，所述玻璃罩(6)的透光率大于95%。
5.根据权利要求4所述的一种利用太阳能的模块式废水蒸发装置，其特征在于，所述集渣池(11)侧壁倾斜设置。
说明书
一种利用太阳能的模块式废水蒸发装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种利用太阳能的模块式废水蒸发装置。
背景技术
目前，在高难度废水处理行业中反渗透膜应用较为广泛，出水稳定、适应能力强等优点得到广大用户的认可，但随之而来的问题出现了，大量的浓水产生使反渗透膜的应用受到限制，经过浓缩后的废水很难或无法再处理，其含盐量高、有机物含量高的废水也不能直接排放，通常会再采用蒸发结晶的方式进行处理，虽然可以在一定程度上解决上述的问题，但由于传统蒸发设备投资巨大、工艺复杂、运行费用高等问题，严重制约了这类产品的发展，因此设计一款投资成本低，工艺复杂的蒸发设备是现在亟需解决的问题。
实用新型内容
本实用新型的目的在于提供一种利用太阳能的模块式废水蒸发装置，主要解决现有技术中存在的传统蒸发设备工业复杂的问题。
为了实现上述目的，本实用新型采用的技术方案如下：
一种利用太阳能的模块式废水蒸发装置，包括凹型槽，安装在凹型槽外部的驱动电机，与驱动电机连接的齿轮组，一端与齿轮组连接的支撑杆，与支撑杆另一端连接并可通过齿轮组带动旋转的聚光板，扣合在凹型槽顶部并呈倒V型且用于透光的玻璃罩，设置在凹型槽外周且用于通入废水的进水管，设置在进水管上的控制阀，多个安装在凹型槽内壁上且与进水管连通的进水喷嘴，安装在凹型槽侧壁上端的集水槽，与集水槽连通的出水管，安装在出水管上的出水阀门，以及设置在凹型槽底部的集渣池，其中，所述集水槽用于收集蒸发后汇集在玻璃罩上的液体，同时玻璃罩的内边缘与集水槽连接。
进一步地，所述控制阀包括两个设置在进水管分流处的进水管阀门，以及一端与进水喷嘴连接、另一端与进水管连接的进水口单向阀。
进一步地，所述进水喷嘴水平设置且为高压喷嘴。
进一步地，所述玻璃罩的透光率大于95%。
具体地，所述集渣池侧壁倾斜设置。
与现有技术相比，本实用新型具有以下有益效果：
(1)本实用新型通过高压喷嘴将废水直接喷射到凹型槽和玻璃罩构成的空腔内，喷出的废水呈雾化状，太阳光在聚光板的聚光作用下透过玻璃罩，对呈雾化状的废水进行蒸发，蒸发效率高，蒸发后的水蒸汽附着在玻璃罩上，然后汇聚成水滴，并沿着玻璃罩滑入集水槽中，并通过出水管排出，本实用新型的蒸发装置，结构和操作简单，可实现大规模推广。
(2)本实用新型通过齿轮组实现聚光板的旋转，可根据太阳光照对聚光板的位置进行调整，以此提高了光照利用率，相对于传统的蒸汽式蒸发设备，本实用新型蒸发过程中需要的电能极少，大部分来自太阳能，节约了蒸发过程中的能耗。
