申请日2017.12.04
公开(公告)日2018.05.11
IPC分类号C02F1/00; B01D36/02
摘要
本发明公开了一种餐饮废水固液分离排渣装置，包括除渣箱，除渣箱上设置一个进水口，除渣箱的底部设置一个排渣口，除渣箱的底部设置一个导流槽，除渣箱内部的底部水平固设一个网筛，网筛的上表面上设置一个网框，网框的外部前端面上竖直固设一个密封板，密封板的左右侧面分别与除渣箱的左右内壁相贴合，除渣箱的外部前端面上水平设置一个支座，支座上水平设置一个电动伸缩杆，电动伸缩杆与密封板相连。本发明具有节省人力和体力、比较方便等优点。
权利要求书

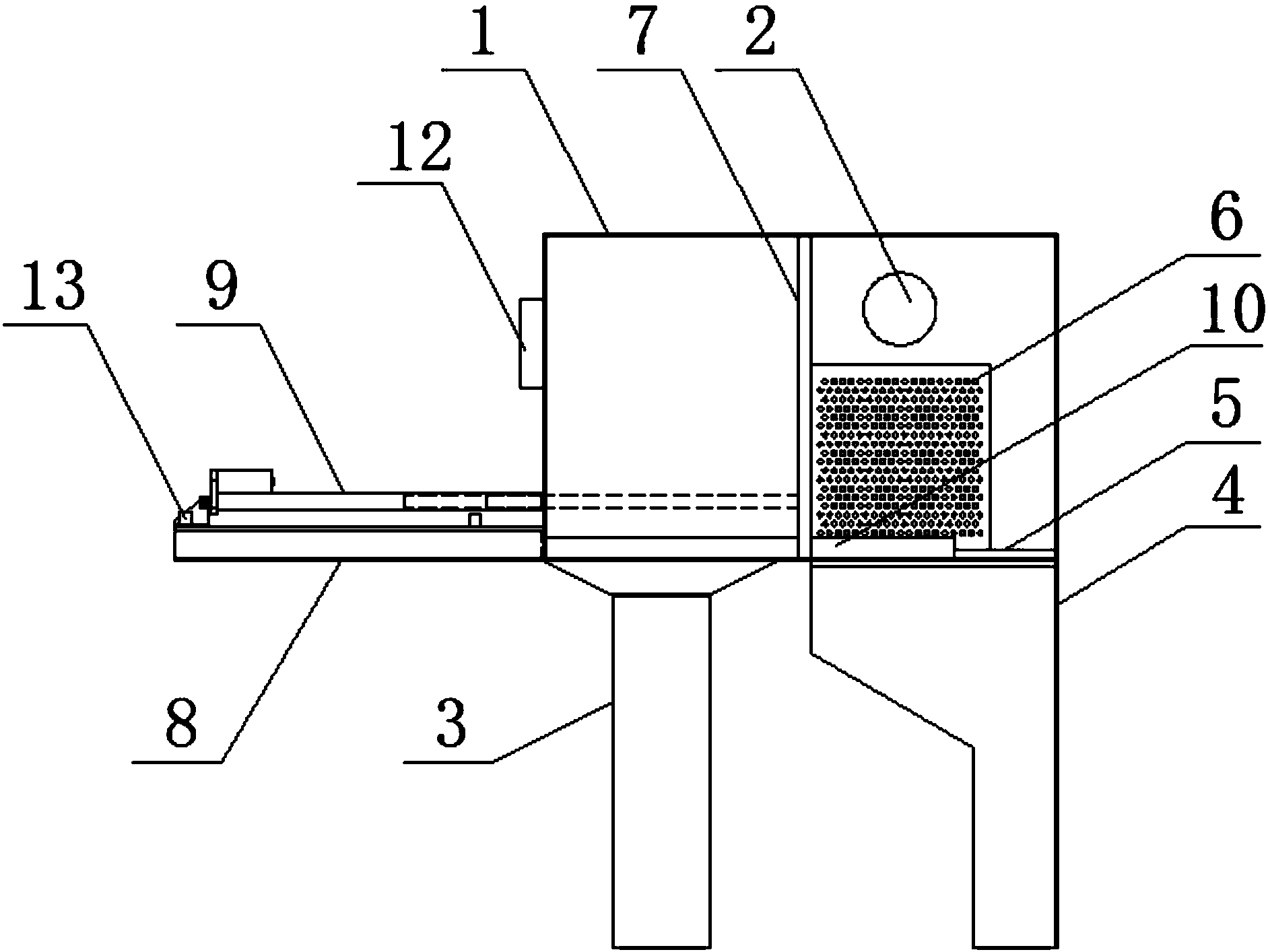

1.一种餐饮废水固液分离排渣装置，包括除渣箱(1)，其特征在于：所述的除渣箱(1)上设置一个进水口(2)，所述的除渣箱(1)的底部设置一个排渣口(3)，所述的除渣箱(1)的底部设置一个导流槽(4)，所述的排渣口(3)和导流槽(4)分别分布在除渣箱(1)的前后半部，所述的除渣箱(1)内部的底部水平固设一个网筛(5)，所述的网筛(5)在导流槽(4)的正上方，所述的网筛(5)的上表面上设置一个网框(6)，所述的网框(6)相对于网筛(5)可水平摩擦滑动，所述的网框(6)为无底结构，所述的网框(6)的外部前端面上竖直固设一个密封板(7)，所述的密封板(7)的左右侧面分别与除渣箱(1)的左右内壁相贴合，所述的密封板(7)将除渣箱(1)的内部隔离成两个封闭的半部，所述的除渣箱(1)的外部前端面上水平设置一个支座(8)，所述的支座(8)上水平设置一个电动伸缩杆(9)，所述的电动伸缩杆(9)与密封板(7)相连。
2.根据权利要求1所述的一种餐饮废水固液分离排渣装置，其特征在于：所述的电动伸缩杆(9)包括外固定套(91)、内衬套(92)、驱动电机(93)、螺纹杆(94)、伸缩杆(95)，所述的外固定套(91)固设在支座(8)上，所述的外固定套(91)内通过轴承水平设置一个内衬套(92)，所述的外固定套(91)上设置一个驱动电机(93)，所述的驱动电机(93)为正反转电机，所述的驱动电机(93)的输出轴上设置一个驱动齿轮(96)，所述的内衬套(92)上设置一个从动齿轮(97)，所述的从动齿轮(97)与驱动齿轮(96)啮合，所述的螺纹杆(94)通过螺纹连接的方式水平安装在内衬套(92)内，所述的螺纹杆(94)的端部通过轴承水平安装一个伸缩杆(95)，所述的伸缩杆(95)的端部伸入到除渣箱(1)内部后与密封板(7)固连，所述的伸缩杆(95)相对于除渣箱(1)可水平摩擦滑动。
3.根据权利要求1所述的一种餐饮废水固液分离排渣装置，其特征在于：所述的除渣箱(1)内部底面上水平设置有两个导槽(10)，两个导槽(10)相对设置，所述的导槽(10)与伸缩杆(95)相互平行，所述的导槽(10)内设置有导轨(11)，所述的导轨(11)相对于导槽(10)可前后水平摩擦滑动，两个导轨(11)分别与网框(6)的两侧面固连。
4.根据权利要求1所述的一种餐饮废水固液分离排渣装置，其特征在于：所述的除渣箱(1)的一侧设置一个控制器(12)，所述的驱动电机(93)与控制器(12)电连接，所述的支座(8)的前后两端分别设置一个行程限位开关(13)，所述的螺纹杆(94)在两个行程限位开关(13)之间，所述的行程限位开关(13)与控制器(12)电连接。
说明书
一种餐饮废水固液分离排渣装置
技术领域
本发明涉及餐饮废水处理领域，具体来说是一种餐饮废水固液分离排渣装 置。
背景技术
国内营业性厨房餐饮废水中含有种类繁多的大颗粒杂物，如：菜叶、骨头、 菜根、肉块、肉皮等，需要隔离归集排出，否则这些类杂物随水流入后端处理 工序，会造成沉积堵塞过流孔道，被油黏附混合影响除油工序，细小颗粒状还 会随水流排出，影响出水水质及外管网的垃圾存积，而废水中细小的颗粒物(粒 径小于6mm)，如：米粒、饭粒、碎骨、鱼刺、面条等残渣，一部分因自重沉积 至底部，越积越多形成底部残渣淤泥，占用有效容积且厌氧腐殖酸化产生恶臭 气体，严重影响周围环境。
现阶段针对以上颗粒杂物，主要采用提篮、格栅，但是这两种方式需要人 工手工将提篮或格栅内的废渣倾倒掉，然后再重新进行新的固液分离，因此劳 动强度比较大，耗费人力和体力，而且，如果工作人员不及时清理杂物，则会 出现杂物外溢的情况，此时杂物已跑出提篮、格栅之外，功能完全失效状态， 特别是这类水质较差、环境操作恶劣的，长此以往自然杂物累积存多，比较脏 乱，排渣效率较低。
发明内容
本发明的目的是为了解决现有技术中的排渣效率低、易外溢、耗费人力和 体力的缺陷，提供一种餐饮废水固液分离排渣装置来解决上述问题。
为了实现上述目的，本发明的技术方案如下：本发明公开了一种餐饮废水 固液分离排渣装置，包括除渣箱，所述的除渣箱上设置一个进水口，所述的除 渣箱的底部设置一个排渣口，所述的除渣箱的底部设置一个导流槽，所述的排 渣口和导流槽分别分布在除渣箱的前后半部，所述的除渣箱内部的底部水平固 设一个网筛，所述的网筛在导流槽的正上方，所述的网筛的上表面上设置一个 网框，所述的网框相对于网筛可水平摩擦滑动，所述的网框为无底结构，所述 的网框的外部前端面上竖直固设一个密封板，所述的密封板的左右侧面分别与 除渣箱的左右内壁相贴合，所述的密封板将除渣箱的内部隔离成两个封闭的半 部，所述的除渣箱的外部前端面上水平设置一个支座，所述的支座上水平设置 一个电动伸缩杆，所述的电动伸缩杆与密封板相连。
作为优选，所述的电动伸缩杆包括外固定套、内衬套、驱动电机、螺纹杆、 伸缩杆，所述的外固定套固设在支座上，所述的外固定套内通过轴承水平设置 一个内衬套，所述的外固定套上设置一个驱动电机，所述的驱动电机为正反转 电机，所述的驱动电机的输出轴上设置一个驱动齿轮，所述的内衬套上设置一 个从动齿轮，所述的从动齿轮与驱动齿轮啮合，所述的螺纹杆通过螺纹连接的 方式水平安装在内衬套内，所述的螺纹杆的端部通过轴承水平安装一个伸缩杆， 所述的伸缩杆的端部伸入到除渣箱内部后与密封板固连，所述的伸缩杆相对于 除渣箱可水平摩擦滑动。
作为优选，所述的除渣箱内部底面上水平设置有两个导槽，所述的导槽与 伸缩杆相互平行，所述的导槽内设置有导轨，所述的导轨相对于导槽可前后水 平摩擦滑动，两个导轨分别与网框的两侧面固连。
作为优选，所述的除渣箱的一侧设置一个控制器，所述的驱动电机与控制 器电连接，所述的支座的前后两端分别设置一个行程限位开关，所述的螺纹杆 在两个行程限位开关之间，所述的行程限位开关与控制器电连接。
本发明相比现有技术具有以下优点：
1、排渣效率高，排渣量比较大;
2、使用方便，自动化程度高，很大的节省了人力和体力;
2、不易出现废渣堵塞以及外溢的情况。
