申请日2018.07.16
公开(公告)日2019.02.12
IPC分类号B01D21/26; B01D21/24
摘要
本实用新型涉及一种饲料加工废水中重颗粒杂质的预处理装置，包括一个葫芦状仓室，葫芦状仓室分为相互联通的上仓室和下仓室两部分，上下仓室均为圆形仓室;上仓室自正中部被一块竖直隔板自上而下隔开成两部分，分别为左室和右室;左室自上方穿入一根进水管，进水管的管口斜向下指向左室的内弧面，进水管上安装一个增压泵;下仓室的底部设有一个排污管通向下仓室内部，排污管上安装有排污阀;所述的右室上部连接有一个出水管。本实用新型具有年投资小、占地面积小、沉淀效率高、沉淀效果好、操作简单、实施过程简单等优点。
权利要求书
1.一种饲料加工废水中重颗粒杂质的预处理装置，其特征在于包含一个葫芦状仓室，所述葫芦状仓室分为相互联通的上仓室和下仓室两部分，上下仓室均为圆形仓室;所述上仓室自正中部被一块竖直隔板自上而下隔开成两部分，分别为左室和右室;所述的左室自上方穿入一根进水管，进水管的管口斜向下指向左室的内弧面，所述进水管上安装一个增压泵;所述下仓室的底部设有一个排污管通向下仓室内部，排污管上安装有排污阀;所述的右室上部连接有一个出水管。
2.根据权利要求1所述的一种饲料加工废水中重颗粒杂质的预处理装置，其特征在于，所述进水管的管口中轴线与左室内弧面交点处的切线形成一个入射夹角，所述入射夹角不大于30°。
3.根据权利要求2所述的一种饲料加工废水中重颗粒杂质的预处理装置，其特征在于，所述出水管的内口径尺寸是进水管内口径尺寸的3倍以上。
4.根据权利要求3所述的一种饲料加工废水中重颗粒杂质的预处理装置，其特征在于，所述的饲料加工废水中重颗粒杂质的预处理装置有完全相同的两具，一具为主装置，另一具为副装置;还包括一个缓冲密封仓，所述主装置的出水管与缓冲密封仓的顶部连接相通;所述副装置的进水管与缓冲密封仓的底部连接相通。
说明书
饲料加工废水中重颗粒杂质的预处理装置
技术领域
本实用新型涉及一种饲料加工用设备，具体涉及一种饲料加工废水中重颗粒杂质的预处理装置。
背景技术
在饲料加工行业经常会产生大量废水，这些废水内一般都会含有很多的比重较大的颗粒杂质物。例如以玉米、薯类、小麦、大麦、燕麦以及其他富含淀粉的植物块根等为原料的饲料加工过程，原料中除含淀粉以外，还含有其他的多种成分：蛋白质、纤维、沙土。因此生产过程的废水中也会含有上述重颗粒杂质，这些淀粉、蛋白质、纤维、沙土等杂质具有不溶于冷水和比重大于水的基本特征。
传统的处理方法需要对废水先进行沉淀，然后再进行其他处理步骤例如化学絮凝、过滤生物降解等过程。
由于这些饲料加工过程中产生的重颗粒杂质不溶于冷水，可直接通过物理沉淀使废水中的颗粒杂质沉淀下来，因此废水的预处理过程一般先将水体内的比重比较大的固体颗粒杂质去除，现阶段采用较多的手段就是沉淀池或沉淀塘沉淀。
这些预处理防范虽然有效但是有以下缺点：
(1)直接采用自然沉淀，处理时间长;
(2)由于饲料加工过程的废水中有机质含量较多，长时间露天沉淀处理，有机质会腐化，产生难闻的气味，露天处理，不利于环保。
发明内容
本实用新型的目的在于提供饲料加工废水中重颗粒杂质的预处理装置，以解决上述背景技术中提到的问题。
为实现上述目的，本实用新型提供如下技术方案：一种饲料加工废水中重颗粒杂质的预处理装置，包含一个葫芦状仓室，所述葫芦状仓室分为相互联通的上仓室和下仓室两部分，上下仓室均为圆形仓室;所述上仓室自正中部被一块竖直隔板自上而下隔开成两部分，分别为左室和右室;所述的左室自上方穿入一根进水管，进水管的管口斜向下指向左室的内弧面，所述进水管上安装一个增压泵;所述下仓室的底部设有一个排污管通向下仓室内部，排污管上安装有排污阀;所述的右室上部连接有一个出水管。
进行污水预处理时，自进水管接入污水，污水沿着左室的弧面冲向下仓室的右侧弧面，顺着下仓室右侧弧面流向下仓室底部，在污水到下仓室底部时，其流向反向向上，此时流速已经大幅下降;由于污水沿着弧面流动，在离心作用下，颗粒杂质在左室以及下仓室右侧弧面均被甩向弧形内壁，颗粒杂质贴着弧形内壁流动，直至流向下仓室底部，此时水流的速度相对原先的方向相反，并且流速大幅下降，颗粒杂质被甩在下仓室底部与污水分离开来;被分离了颗粒杂质的污水从右室顶部的出水管缓慢溢出。当下仓室底部的颗粒杂质积累到一定程度，打开排污阀将污泥排出。
优选的，所述进水管的管口中轴线与左室内弧面交点处的切线形成一个入射夹角，所述入射夹角不大于30°角度过大，入射的污水不会沿着左室弧面冲向下仓室。
优选的，所述出水管的内口径尺寸是进水管内口径尺寸的3倍以上，这样可有效降低出水管的流速，可降低将颗粒杂质二次带出的可能。

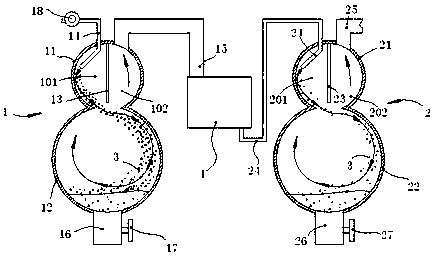

优选的，所述的饲料加工废水中重颗粒杂质的预处理装置有完全相同的两具，一具为主装置，另一具为副装置;还包括一个缓冲密封仓，所述主装置的出水管与缓冲密封仓的顶部连接相通;所述副装置的进水管与缓冲密封仓的底部连接相通。缓冲密封仓起到中继污水的作用，主副两级装置串联使用可大幅提高颗粒杂质的排出率。
本实用新型的优点在于：
(1)投资小，由于沉淀池占地面积大、建造费用高，相对于沉淀池的投资，本实用新型投资小，占地面积小。
(2)利用水流贴着用弧形面的离心作用将颗粒夹杂甩出，最后在下仓室底部水流反向流出，在惯性和重力的双重作用下，进一步加速了污水与颗粒夹杂的分离。颗粒夹杂被沉积在下仓室底部。相对传统沉淀池的自然重力沉淀，本新型的沉淀方式效率高、效果好，节省处理时间。
(3)排污简单，传统的沉淀池需要定期清理池底，本实用新型只需打开排污阀即可。
(4)相对传统的沉淀池，本实用新型处于密封环境，不会散发挥发性有害气体。对于环境更加友好。
