申请日2017.12.01
公开(公告)日2018.08.28
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理领域，提供了一种雨水回用处理系统，包括相互连通的调节池和平流沉淀池，调节池连接有雨水进水管，调节池通过提升泵与平流沉淀池连通，平流沉淀池远离调节池的一端连接有出水管，调节池底部设置有曝气系统，上部设置有平行于水平面的刮渣板，调节池还设置有pH调节装置，平流沉淀池设置有加药系统。该雨水回用处理系统处理得到的回用雨水水质好。本实用新型还提供了一种污水处理系统，包括本实用新型所提供的雨水回用处理系统，该污水处理系统的出水水质好。
权利要求书
1.一种雨水回用处理系统，其特征在于，包括相互连通的调节池和平流沉淀池，所述调节池连接有雨水进水管，所述调节池通过提升泵与所述平流沉淀池连通，所述平流沉淀池远离所述调节池的一端连接有出水管，所述调节池底部设置有曝气系统，上部设置有平行于水平面的刮渣板，所述调节池还设置有pH调节装置，所述平流沉淀池设置有加药系统。
2.根据权利要求1所述的雨水回用处理系统，其特征在于，所述pH调节装置包括调节罐，所述调节罐内设置有隔板，所述隔板将所述调节罐分隔为置酸腔室和置碱腔室，所述置酸腔室对应所述调节罐的顶部设置有第一进药口和第一进水管，所述置碱腔室对应所述调节罐的顶部设置有第二进药口和第二进水管，所述置酸腔室对应所述调节罐的底部连通有第一出药管，所述置碱腔室对应所述调节罐的底部连通有第二出药管。
3.根据权利要求2所述的雨水回用处理系统，其特征在于，所述第一进水管的一端设置有第一喷头且位于所述置酸腔室内，所述第二进水管的一端设置有第二喷头且位于所述置碱腔室内。
4.根据权利要求2所述的雨水回用处理系统，其特征在于，所述置酸腔室内设置有第一搅拌器，所述置碱腔室内设置有第二搅拌器。
5.根据权利要求1所述的雨水回用处理系统，其特征在于，所述曝气系统包括曝气管网和设置于曝气管网上的多个球冠形微孔曝气器，所述球冠形微孔曝气器包括曝气膜片、支承托盘以及压盖，所述曝气膜片呈球冠形，所述曝气膜片包括凸起工作部和连接部，所述连接部与所述凸起工作部的边缘连接，所述连接部套设于所述支承托盘上，所述凸起工作部向远离所述支承托盘的方向凸起，所述凸起工作部的中部开设有出气缝，所述支承托盘与所述压盖连接，所述压盖与所述曝气管网连通，所述压盖和所述支承托盘的中部均设置有通气孔。
6.根据权利要求5所述的雨水 回用处理系统，其特征在于，所述支承托盘的外壁的下部设置有外螺纹，所述压盖内壁的下部设置有内螺纹，所述外螺纹与所述内螺纹相互配合使得所述支承托盘与所述压盖可拆卸连接。
7.根据权利要求1所述的雨水回用处理系统，其特征在于，所述加药系统包括溶药罐、储药罐以及计量泵，所述溶药罐与所述储药罐通过连接管连通，所述储药罐与所述计量泵也通过连接管连通，所述计量泵连接有向所述平流沉淀池输送药剂的进药管，所述连接管上设置有阀门，所述溶药罐内设置有第三搅拌器。
8.根据权利要求7所述的雨水回用处理系统，其特征在于，所述溶药罐设置有第一液位指示管，所述第一液位指示管的一端与所述溶药罐的上部连通，所述第一液位指示管的另一端与所述溶药罐的底部连通，所述第一液位指示管采用透明材质制成。
9.根据权利要求7所述的雨水回用处理系统，其特征在于，所述储药罐设置有第二液位指示管，所述第二液位指示管的一端与所述储药罐的上部连通，所述第二液位指示管的另一端与所述储药罐的底部连通，所述第二液位指示管采用透明材质制成。
10.一种污水处理系统，其特征在于，包括如权利要求1-9任一项所述的雨水回用处理系统。
说明书
一种雨水回用处理系统及污水处理系统
技术领域
本实用新型涉及污水处理领域，具体而言，涉及一种雨水回用处理系统及污水处理系统。
背景技术
雨水中含有的污染物主要是固体杂质，通常污水处理厂在处理雨水时只除去其中的固体杂质进行回用，但实际上雨水中除了含有固体杂质外，其它污染物质含量也较高，只除去其中的固体杂质得到的回用水水质大多较差。
实用新型内容
本实用新型提供了一种雨水回用处理系统，旨在改善现有的雨水回用系统处理后的雨水水质差的问题。
本实用新型还提供了一种污水处理系统，经其处理得到的雨水出水水质好。
本实用新型是这样实现的：

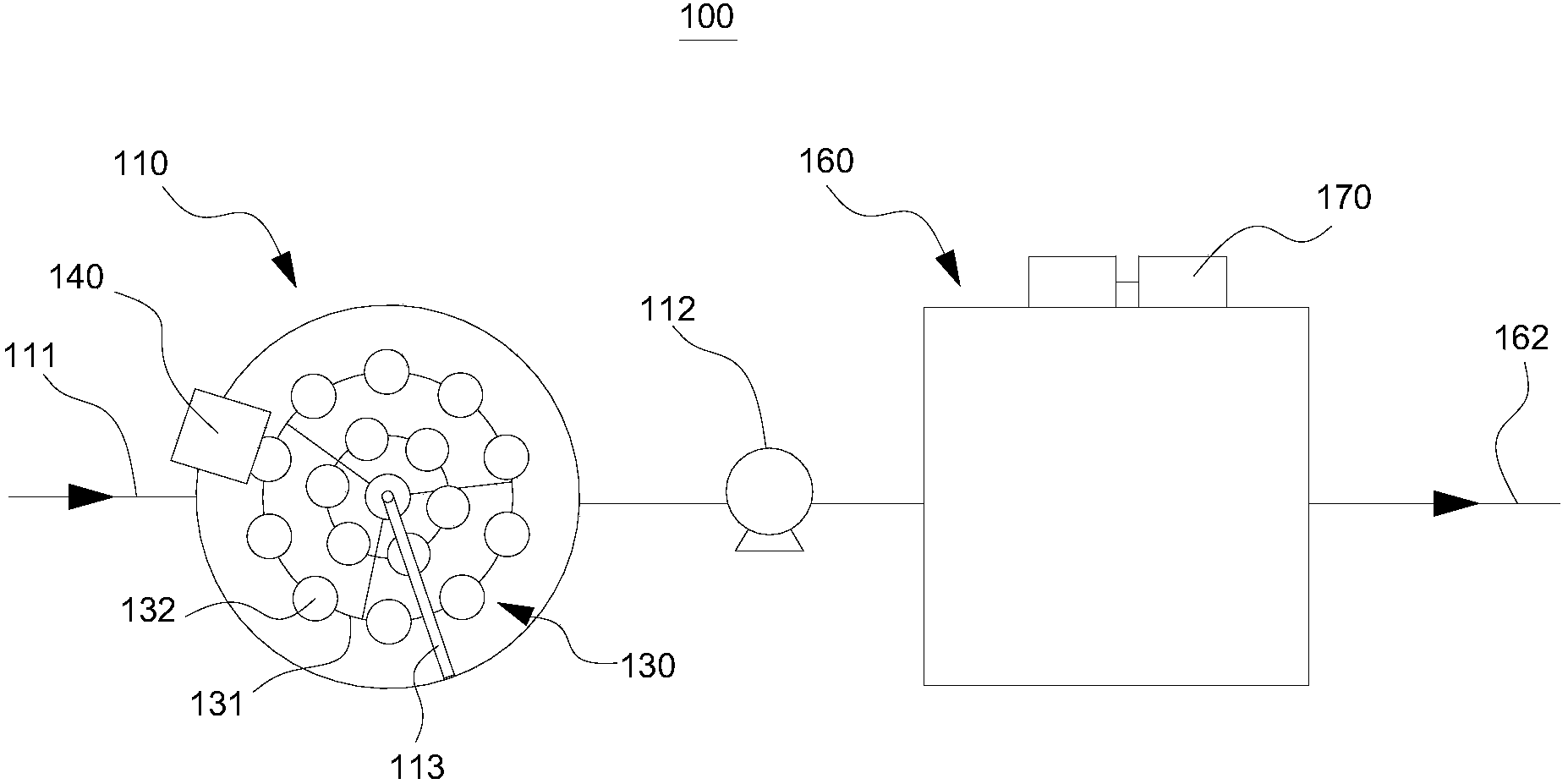

一种雨水回用处理系统，包括相互连通的调节池和平流沉淀池，调节池连接有雨水进水管，调节池通过提升泵与平流沉淀池连通，平流沉淀池远离调节池的一端连接有出水管，调节池底部设置有曝气系统，上部设置有平行于水平面的刮渣板，调节池还设置有pH调节装置，平流沉淀池设置有加药系统。
进一步地，在本实用新型较佳的实施例中，pH调节装置包括调节罐，调节罐内设置有隔板，隔板将调节罐分隔为置酸腔室和置碱腔室，置酸腔室对应调节罐的顶部设置有第一进药口和第一进水管，置碱腔室对应调节罐的顶部设置有第二进药口和第二进水管，置酸腔室对应调节罐的底部连通有第一出药管，置碱腔室对应调节罐的底部连通有第二出药管。
进一步地，在本实用新型较佳的实施例中，第一进水管的一端设置有第一喷头且位于置酸腔室内，第二进水管的一端设置有第二喷头且位于置碱腔室内。
进一步地，在本实用新型较佳的实施例中，置酸腔室内设置有第一搅拌器，置碱腔室内设置有第二搅拌器。
进一步地，在本实用新型较佳的实施例中，曝气系统包括曝气管网和设置于曝气管网上的多个球冠形微孔曝气器，球冠形微孔曝气器包括曝气膜片、支承托盘以及压盖，曝气膜片呈球冠形，曝气膜片包括凸起工作部和连接部，连接部与凸起工作部的边缘连接，连接部套设于支承托盘上，凸起工作部向远离支承托盘的方向凸起，凸起工作部的中部开设有出气缝，支承托盘与压盖连接，压盖与曝气管网连通，压盖和支承托盘的中部均设置有通气孔。
进一步地，在本实用新型较佳的实施例中，支承托盘的外壁的下部设置有外螺纹，压盖内壁的下部设置有内螺纹，外螺纹与内螺纹相互配合使得支承托盘与压盖可拆卸连接。
进一步地，在本实用新型较佳的实施例中，加药系统包括溶药罐、储药罐以及计量泵，溶药罐与储药罐通过连接管连通，储药罐与计量泵也通过连接管连通，计量泵连接有向平流沉淀池输送药剂的进药管，连接管上设置有阀门，溶药罐内设置有第三搅拌器。
进一步地，在本实用新型较佳的实施例中，溶药罐设置有第一液位指示管，第一液位指示管的一端与溶药罐的上部连通，第一液位指示管的另一端与溶药罐的底部连通，第一液位指示管采用透明材质制成。
进一步地，在本实用新型较佳的实施例中，储药罐设置有第二液位指示管，第二液位指示管的一端与储药罐的上部连通，第二液位指示管的另一端与储药罐的底部连通，第二液位指示管采用透明材质制成。
一种污水处理系统，包括上述的雨水回用处理系统。
本实用新型的有益效果是：本实用新型通过上述设计得到的雨水回用处理系统，使用时，由于在调节池设置有pH调节装置、曝气系统，在平流沉淀池设置有加药系统，而上述装置及系统相互配合使得雨水回用处理系统不仅能够去除雨水中的固体杂质还能有效去除其中所含COD、悬浮物以及一些金属离子。故其能够使得处理得到的回用水的水质更好。
本实用新型通过上述设计得到的污水处理系统，包括本实用新型所提供的雨水回用处理系统，由于包括本实用新型所提供的雨水回用处理系统，故经该污水处理系统处理后的雨水水质好。
