废水环保收集系统

　　申请日2018.07.17

　　公开(公告)日2018.12.14

　　IPC分类号B01D36/04

　　摘要

　　本发明公开了一种废水环保收集系统，包括一级过滤箱、二级过滤箱、沉淀箱、废水池、泥饼机。其特征在于：一级过滤箱通过管道与二级过滤箱连接，二级过滤箱通过管道与沉淀箱连接，沉淀箱通过管道与废水池连接，沉淀箱由上盖装置、下盖装置、第一水槽、第二水槽和第三水槽组成，第一水槽、第二水槽、第三水槽的下端通过管道与泥饼机的进水端连接，所述泥饼机的出水端通过管道与废水池连接。本发明的有点是：该系统设有过滤装置和沉淀装置，管道易通畅，不会出现堵塞;本发明中的所有装置都是活动连接，并且可以拆卸组装，设备维修保养工作量少，设备维修保养工作效率高，易推广;本发明中的废水可以回收利用，废物都被集中处理，环保性能好。

　　权利要求书

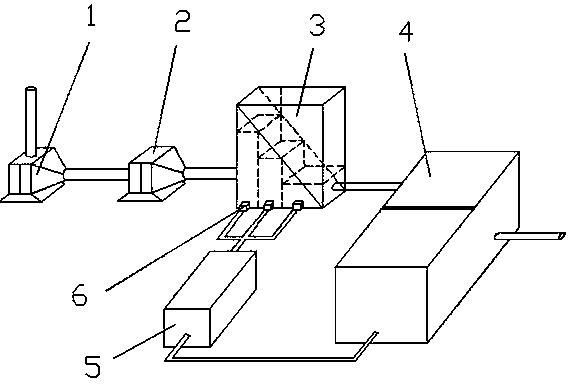

　　1.一种废水环保收集系统，包括一级过滤箱(1)、二级过滤箱(2)、沉淀箱(3)、废水池(4)、泥饼机(5)，其特征在于：一级过滤箱(1)通过管道与二级过滤箱(2)连接，二级过滤箱(2)通过管道与沉淀箱(3)连接，沉淀箱(3)通过管道与废水池(4)连接，沉淀箱(3)由上盖装置(301)、下盖装置(302)、第一水槽(303)、第二水槽(304)和第三水槽(305)组成，所述上盖装置(301)设置于下盖装置(302)上方与下盖装置(302)活动连接，第一水槽(303)、第二水槽(304)和第三水槽(305)设置于下盖装置(302)内部与下盖装置(302)连接，所述第一水槽(303)、第二水槽(304)和第三水槽(305)依次排列，所述第一水槽(303)、第二水槽(304)、第三水槽(305)的下端通过管道与泥饼机(5)的进水端连接，所述泥饼机(5)的出水端通过管道与废水池(4)连接。

　　2.根据权利要求 1 所述的一种废水环保收集系统，其特征在于：所述一级过滤箱(1)凸面内部设有栅栏(101)。

　　3.根据权利要求 1或2 所述的一种废水环保收集系统，其特征在于：所述一级过滤箱(1)侧面设有观察窗一(102)。

　　4.根据权利要求 1 所述的一种废水环保收集系统，其特征在于：所述二级过滤箱(2)凸面内部设有过滤网(201)。

　　5.根据权利要求 1或4所述的一种废水环保收集系统，其特征在于：所述二级过滤箱(2)侧面设有观察窗二(202)。

　　6.根据权利要求 1 所述的一种废水环保收集系统，其特征在于：所述第一水槽(303)、第二水槽(304)、第三水槽(305)的下端与管道的连接处分别设置有水阀(6)。

　　7.根据权利要求 1 所述的一种废水环保收集系统，其特征在于：所述废水池(4)上方设有盖板一(401)和盖板二(402)，所述盖板一(401)和盖板二(402)与废水池(4)活动连接，所述盖板一(401)设置于盖板二(402)上方。

　　8.根据权利要求 1 所述的一种废水环保收集系统，其特征在于：所述废水池(4)上还设置有排水管(403)。

　　说明书

　　一种废水环保收集系统

　　技术领域

　　本发明涉及一种收集系统，具体涉及一种废水环保收集系统。

　　背景技术

　　随着工业飞速的发展，生产过程中产生的废水是越来越多，而废水中含有高浓度的无机盐、纤维素和大量杂物，如果处理不善会造成环境污染。现有的废水收集装置中，发现废水中的杂质易沉淀和凝结，管道容易出现阻塞或流通不畅的现象，不仅影响后续废水处理，易污染环境，而且管路检修耗费大量人力，生产效率低。

　　发明内容

　　为全面解决上述问题，尤其是针对现有技术所存在的不足，本发明提供一种废水环保收集系统能够全面解决上述问题。

　　为实现上述目的，本发明采用以下技术手段：

　　一种废水环保收集系统，包括：一级过滤箱、二级过滤箱、沉淀箱、废水池、泥饼机，所述一级过滤箱通过管道与二级过滤箱连接，所述二级过滤箱通过管道与沉淀箱连接，所述沉淀箱通过管道与废水池连接，所述沉淀箱由上盖装置、下盖装置、第一水槽、第二水槽和第三水槽组成，所述上盖装置设置于下盖装置上方与下盖装置活动连接，所述第一水槽、第二水槽和第三水槽设置于下盖装置内部与下盖装置连接，所述第一水槽、第二水槽和第三水槽依次排列，所述第一水槽、第二水槽、第三水槽的下端通过管道与泥饼机的进水端连接，所述泥饼机的出水端通过管道与废水池连接。

　　进一步的，所述一级过滤箱凸面内部设有栅栏。

　　上述的有益效果在于，栅栏能够拦截大量颗粒较大的杂物，能够防止较大杂物堵塞废水收集系统，是本系统中第一道过滤。

　　进一步的，所述一级过滤箱侧面设有观察窗一。

　　上述的有益效果在于，观察窗一能够观察一级过滤箱内部杂物堆积的情况，有利于及时清理一级过滤箱1内的杂物，保持管道通畅。

　　进一步的，所述二级过滤箱凸面内部设有过滤网。

　　上述的有益效果在于，过滤网能够拦截无机盐、纤维素等沉淀、凝结成的杂物，进一步防止杂物堵塞废水收集系统，是本系统中第二道过滤。

　　进一步的，所述二级过滤箱侧面设有观察窗二。

　　上述的有益效果在于，观察窗二能够观察二级过滤箱内部杂物堆积的情况，有利于及时清理二级过滤箱2内的杂物，保持管道通畅。

　　进一步的，所述第一水槽、第二水槽、第三水槽的下端与管道的连接处分别设置有水阀。

　　上述的有益效果在于，水阀能够控制不同管道内泥水的流通，从而能够便于使用者控制泥饼机对第一水槽、第二水槽、第三水槽内的泥水分别处理或同时处理。

　　进一步的，所述废水池上方设有盖板一和盖板二，所述盖板一和盖板二与废水池活动连接，所述盖板一设置于盖板二上方。

　　上述的有益效果在于，当上下两盖板闭合时能隔离废水与外界环境的联系，有利于空气环保，当上下两盖板推向同一侧时，有利于清洗废水池。
