申请日2018.07.17
公开(公告)日2018.11.23
IPC分类号B01J20/20; B01J20/34; C01B32/366; F22G7/06
摘要
本发明公开了一种污水处理活性炭再生装置，所述再生炉的中部为圆筒形结构，再生炉的上部设有扩大的沉降室，再生炉的底部为锥形结构，再生炉下部的外侧固定有环管，所述环管的底部通过倾斜设置的配风管与再生炉下部的内腔相通，再生炉上部的排气管通过管道与天然气燃烧器的配风口相连接，所述天然气燃烧器安装在燃烧炉的端部，所述燃烧炉后部的内腔中安装有空气加热器，所述空气加热器的出口通过管道与环管的环管进风口的相通，所述再生炉侧壁上的进料口与加料螺旋输送机的出口相连接，所述再生炉的底部出料口与出料螺旋输送机的进口相连接，本发明具有清洁环保的优点，能够有效避免有机物造成的二次污染问题。
权利要求书

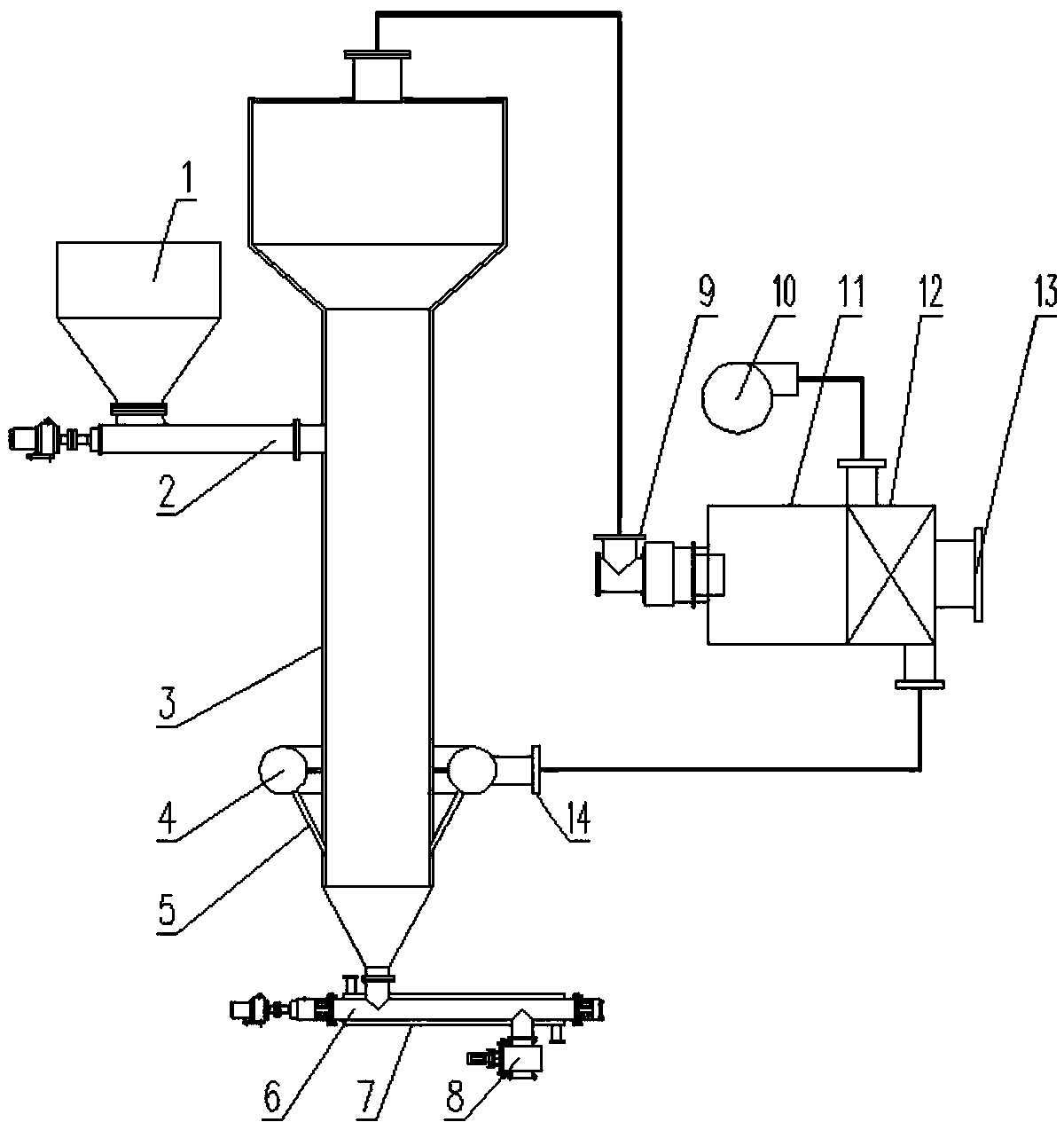

1.一种污水处理活性炭再生装置，包括再生炉(3)、天然气燃烧器(9)、环管(4)，其特征在于：所述再生炉(3)的中部为圆筒形结构，再生炉(3)的上部设有扩大的沉降室，再生炉(3)的底部为锥形结构，再生炉(3)下部的外侧固定有环管(4)，所述环管(4)的底部通过倾斜设置的配风管(5)与再生炉(3)下部的内腔相通，再生炉(3)上部的排气管通过管道与天然气燃烧器(9)的配风口相连接，所述天然气燃烧器(9)安装在燃烧炉(11)的端部，所述燃烧炉(11)后部的内腔中安装有空气加热器(12)，所述空气加热器(12)的出口通过管道与环管(4)的环管进风口(14)的相通，所述再生炉(3)侧壁上的进料口与加料螺旋输送机(2)的出口相连接，所述再生炉(3)的底部出料口与出料螺旋输送机(6)的进口相连接。
2.如权利要求1所述的一种污水处理活性炭再生装置，其特征在于：所述空气加热器(12)的进口通过管道与鼓风机(10)的出口相连接。
3.如权利要求1所述的一种污水处理活性炭再生装置，其特征在于：所述出料螺旋输送机(6)的出口与星型卸料器(8)的进口相连接，所述出料螺旋输送机(6)的外侧设有水夹套(7)。
4.如权利要求1所述的一种污水处理活性炭再生装置，其特征在于：所述加料螺旋输送机(2)的进口与活性炭料斗(1)的底部出口相连接。
5.如权利要求1所述的一种污水处理活性炭再生装置，其特征在于：所述燃烧炉(11)的后部安装有烟气出口(13)。
说明书
一种污水处理活性炭再生装置
技术领域
本发明属于环保设备技术领域，具体涉及一种污水处理活性炭再生装置。
背景技术
对于化工生产产生的有机废水通常选择生物降解法来处理，但是生物降解法只能处理容易降解的有机物，一些很难被生物降解的有机物，需要使用活性炭吸附的方法处理。活性炭使用一段时间后，其内部的孔隙达到饱和状态，无法再进行吸附，需要进行再生。
活性炭再生法，活性炭再生是吸附饱满的活性炭通过一定条件处理后再次活化，活性炭在环境保护，工业与民用方面己被大量使用，并且取得了相当的成效，然而活性炭在吸附饱合被更换后，使用活性炭吸附是一个物理过程，因此还可以采用高温蒸汽或空气将使用过的活性炭内之杂质进行脱附，并使其恢复原有之活性，以达到重复使用的目的，具有明显的经济效益，再生后的活性炭其用途仍可连续重复使用及再生，活性炭再生是吸附饱满的活性炭通过一定条件处理后再次活化。
现有的活性炭再生装置大多采用蒸汽或电力作为热源，导致活性炭内吸附的有机物外泄，从而造成环境的二次污染。
发明内容
本发明的目的在于克服上述现有技术的不足，提供一种污水处理活性炭再生装置。
一种污水处理活性炭再生装置，包括再生炉、天然气燃烧器、环管，所述再生炉的中部为圆筒形结构，再生炉的上部设有扩大的沉降室，再生炉的底部为锥形结构，再生炉下部的外侧固定有环管，所述环管的底部通过倾斜设置的配风管与再生炉下部的内腔相通，再生炉上部的排气管通过管道与天然气燃烧器的配风口相连接，所述天然气燃烧器安装在燃烧炉的端部，所述燃烧炉后部的内腔中安装有空气加热器，所述空气加热器的出口通过管道与环管的环管进风口的相通，所述再生炉侧壁上的进料口与加料螺旋输送机的出口相连接，所述再生炉的底部出料口与出料螺旋输送机的进口相连接。
优选地，所述空气加热器的进口通过管道与鼓风机的出口相连接。
优选地，所述出料螺旋输送机的出口与星型卸料器的进口相连接，所述出料螺旋输送机的外侧设有水夹套。
优选地，所述加料螺旋输送机的进口与活性炭料斗的底部出口相连接。
优选地，所述燃烧炉的后部安装有烟气出口。
与现有技术相比，本发明的有益效果：
本发明在使用时，需要进行再生的活性炭经活性炭料斗、加料螺旋输送机内，天然气通过天然气燃烧器喷入到燃烧炉内燃烧，燃烧产生的热量用于加热空气加热器内的空气，热空气从配风管喷入再生炉内，热空气对再生炉内的活性炭进行加热，活性炭内吸附的有机物加热后挥发，跟随热空气一起从再生炉的顶部排出，从再生炉排出的空气作为天然气燃烧器的配风被送入燃烧炉内焚烧，有机物完全被焚烧掉，加热空气后的烟气从烟气出口排出，再通过布袋除尘器进行除尘后排放。本发明通过天然气为活性炭的再生提供热源，具有清洁环保的优点，能够实现资源的循环利用;活性炭中吸附的有机物进入燃烧炉焚烧，避免出现有机物外泄造成环境的二次污染。
