申请日2018.07.17
公开(公告)日2018.11.23
IPC分类号C02F1/52; C02F1/28
摘要
本发明公开了一种高效污水处理装置，包括条形污水处理池，所述条形污水处理池上表面设污水处理机构。本发明的有益效果是，一种便于转动均匀下料，使得反应剂与污水接触良好，便于转动吸附内部杂质，使得污水内部较少杂质的装置。
权利要求书

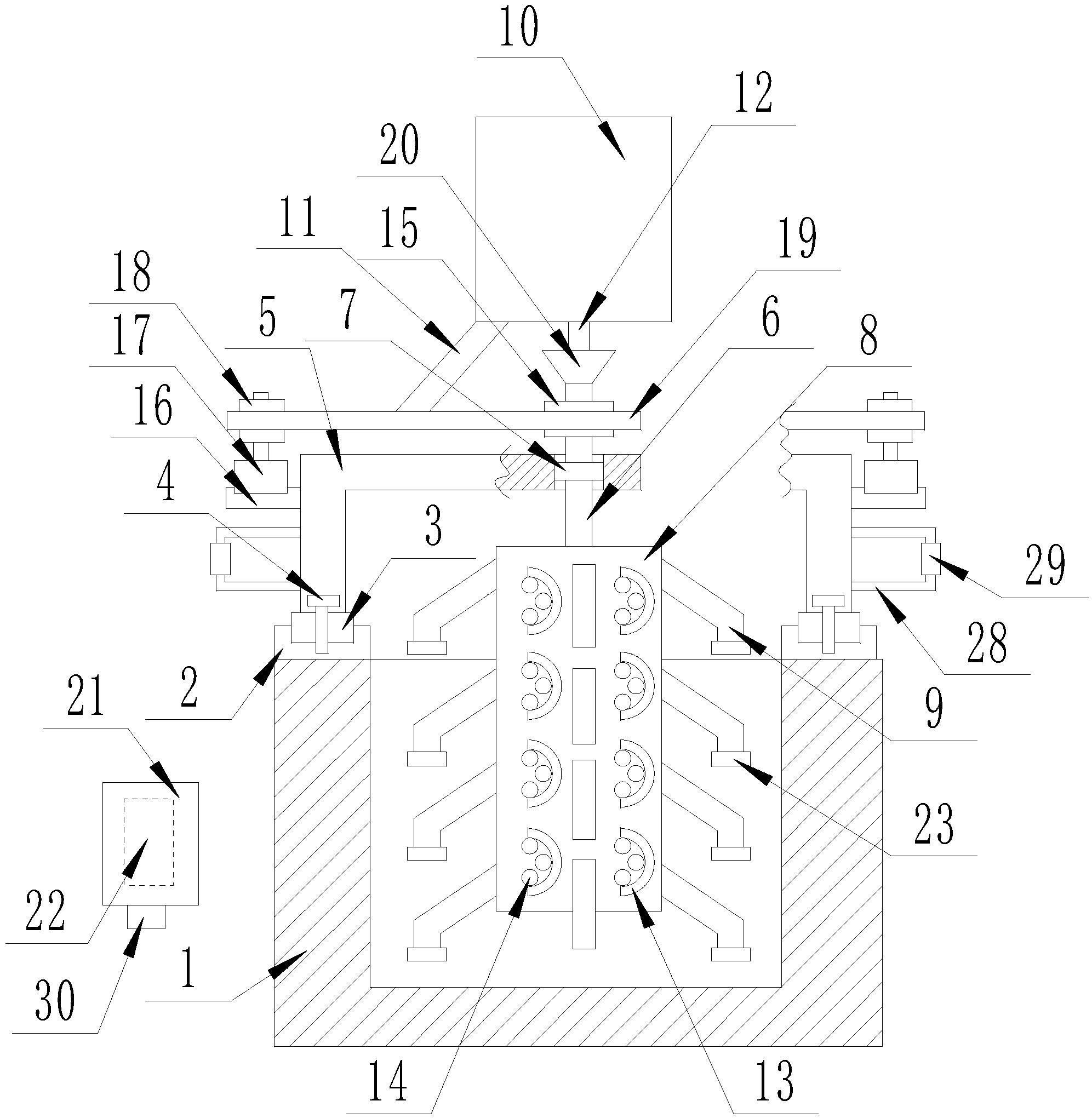

1.一种高效污水处理装置，包括条形污水处理池(1)，其特征在于，所述条形污水处理池(1)上表面设污水处理机构，所述污水处理机构主要由设置在条形污水处理池(1)上表面两端处的一组水平承载板(2)、加工在每个水平承载板(2)上表面的条形滑动凹槽、设置在每个条形滑动凹槽内的若干个滑动块(3)、加工在每个条形滑动凹槽内下表面的若干个螺纹凹槽、贯穿每个滑动块(3)上表面两端处且与螺纹凹槽相匹配的固定螺钉(4)、设置在每个滑动块(3)上表面的折形悬挂架(5)、贯穿每个折形悬挂架(5)上表面一端的竖直空心管(6)、设置在每个竖直空心管(6)与折形悬挂架(5)之间的转动装置(7)、套装在每个竖直空心管(6)下端面上且伸入条形污水处理池(1)内的转动圆筒(8)、嵌装在每个转动圆筒(8)侧表面上的若干个折形加料管(9)、设置在每个折形悬挂架(5)上表面的污水处理剂承载桶(10)、设置在每个污水处理剂承载桶(10)下表面且与所对应折形悬挂架(5)上表面之间的倾斜支撑架(11)、设置在每个污水处理剂承载桶(10)下表面中心处且与竖直空心管(6)相对应的进料管(12)、套装在每个竖直空心管(6)上端面上的驱动机构、固定连接在每个竖直空心管(6)侧表面上且位于每相邻一组折形加料管(9)之间的弧形刮动板(13)、设置在每个弧形刮动板(13)侧表面上的若干个活性炭吸附棒(14)共同构成的。
2.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述驱动机构由套装在每个竖直空心管(6)上端面上的转动皮带轮(15)、设置在每个折形悬挂架(5)侧表面上的承载架(16)、设置在每个承载架(16)上表面且旋转端向上的一号旋转电机(17)、套装在每个一号旋转电机(17)旋转端上的驱动皮带轮(18)、套装在每个驱动皮带轮(18)上且与所对应转动皮带轮(15)之间的转动皮带(19)共同构成的。
3.根据权利要求1所述的一种高效污水处理装置，其特征在于，每个所述竖直空心管(6)上端面上均套装广口进料斗(20)。
4.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述条形污水处理池(1)外侧设控制箱体(21)，所述控制箱体(21)内设控制器(22)。
5.根据权利要求1所述的一种高效污水处理装置，其特征在于，每个所述折形加料管(9)端面上均套装拦截筛网架(23)，每个所述拦截筛网架(23)与所对应折形加料管(9)外侧表面之间通过螺纹连接。
6.根据权利要求1所述的一种高效污水处理装置，其特征在于，每个所述活性炭吸附棒(14)与所对应弧形刮动板(13)侧表面之间通过一组固定夹手(24)连接，每个所述固定夹手(24)一端均设螺栓钉(25)。
7.根据权利要求2所述的一种高效污水处理装置，其特征在于，每个所述一号旋转电机(17)上均套装防护壳(26)，每个所述防护壳(26)侧表面加工若干个弧形开口，每个所述弧形开口内上表面均固定连接弧形遮挡盖(27)。
8.根据权利要求1或2所述的一种高效污水处理装置，其特征在于，每个所述折形悬挂架(5)外侧表面且位于承载架(16)下方均固定连接竖直拉动把手(28)。
9.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述条形污水处理池(1)两相对侧表面均自带若干个进出水通道(29)。
10.根据权利要求2或4所述的一种高效污水处理装置，其特征在于，所述控制箱体(21)侧表面嵌装电接口(30)，所述控制器(22)通过到导线分别与一号旋转电机(17)和电接口(30)电性连接。
说明书
一种高效污水处理装置
技术领域
本发明涉及污水处理领域，特别是一种高效污水处理装置。
背景技术
污水处理就是将污水内的杂质进行除去的操作。
在一些工业或者生活中，只要是使用到水的地方，在使用完毕之后，水内都会残留一定的垃圾，垃圾的大小和种类的不同，需要进行不同方式的处理，有些污水内的杂质需要进行投放反应剂进行反应，传统的投放就是直接的投放，由于投放的不均匀，污水处理时，污水是流动操作，会带着没有接触均匀的反应剂直接流走，造成浪费，使得污水处理不彻底，而且对于有些细小的杂质，光是通过过滤是很难进行清理干净的，因此为了解决这些问题，设计一种均匀投放，和吸附良好的处理装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种高效污水处理装置。
实现上述目的本发明的技术方案为，一种高效污水处理装置，包括条形污水处理池，所述条形污水处理池上表面设污水处理机构，所述污水处理机构主要由设置在条形污水处理池上表面两端处的一组水平承载板、加工在每个水平承载板上表面的条形滑动凹槽、设置在每个条形滑动凹槽内的若干个滑动块、加工在每个条形滑动凹槽内下表面的若干个螺纹凹槽、贯穿每个滑动块上表面两端处且与螺纹凹槽相匹配的固定螺钉、设置在每个滑动块上表面的折形悬挂架、贯穿每个折形悬挂架上表面一端的竖直空心管、设置在每个竖直空心管与折形悬挂架之间的转动装置、套装在每个竖直空心管下端面上且伸入条形污水处理池内的转动圆筒、嵌装在每个转动圆筒侧表面上的若干个折形加料管、设置在每个折形悬挂架上表面的污水处理剂承载桶、设置在每个污水处理剂承载桶下表面且与所对应折形悬挂架上表面之间的倾斜支撑架、设置在每个污水处理剂承载桶下表面中心处且与竖直空心管相对应的进料管、套装在每个竖直空心管上端面上的驱动机构、固定连接在每个竖直空心管侧表面上且位于每相邻一组折形加料管之间的弧形刮动板、设置在每个弧形刮动板侧表面上的若干个活性炭吸附棒共同构成的。
所述驱动机构由套装在每个竖直空心管上端面上的转动皮带轮、设置在每个折形悬挂架侧表面上的承载架、设置在每个承载架上表面且旋转端向上的一号旋转电机、套装在每个一号旋转电机旋转端上的驱动皮带轮、套装在每个驱动皮带轮上且与所对应转动皮带轮之间的转动皮带共同构成的。
每个所述竖直空心管上端面上均套装广口进料斗。
所述条形污水处理池外侧设控制箱体，所述控制箱体内设控制器。
每个所述折形加料管端面上均套装拦截筛网架，每个所述拦截筛网架与所对应折形加料管外侧表面之间通过螺纹连接。
每个所述活性炭吸附棒与所对应弧形刮动板侧表面之间通过一组固定夹手连接，每个所述固定夹手一端均设螺栓钉。
每个所述一号旋转电机上均套装防护壳，每个所述防护壳侧表面加工若干个弧形开口，每个所述弧形开口内上表面均固定连接弧形遮挡盖。
每个所述折形悬挂架外侧表面且位于承载架下方均固定连接竖直拉动把手。
所述条形污水处理池两相对侧表面均自带若干个进出水通道。
所述控制箱体侧表面嵌装电接口，所述控制器通过到导线分别与一号旋转电机和电接口电性连接。
利用本发明的技术方案制作的高效污水处理装置，一种便于转动均匀下料，使得反应剂与污水接触良好，便于转动吸附内部杂质，使得污水内部较少杂质的装置。
