申请日2018.07.17
公开(公告)日2018.12.07
IPC分类号B01F7/18; B01F13/10; B01F15/02; B01F1/00; C02F1/52
摘要
本发明涉及一种污水处理用的溶解装置，尤其涉及一种污水处理用的混凝剂溶解装置。要解决的技术问题是：提供一种能够对混凝剂进行均匀溶解、能够进行立体式均匀搅拌、省时省力、溶解效果好的污水处理用的混凝剂溶解装置。本发明的技术方案为：一种污水处理用的混凝剂溶解装置，包括有底座、大支架、送料缸、第一轴承、第一长连接轴等;底座顶部的右侧与大支架的下端相连接，大支架的上端与送料缸底部的右侧相连接。本发明所提供的一种污水处理用的混凝剂溶解装置，能够对混凝剂进行均匀溶解，能够进行立体式均匀搅拌，省时省力，溶解效果好，有利于污水中杂质的凝聚和絮凝，有利于污水处理工作的开展和进行，有利于人们的生产和生活，容易生产制造。
权利要求书

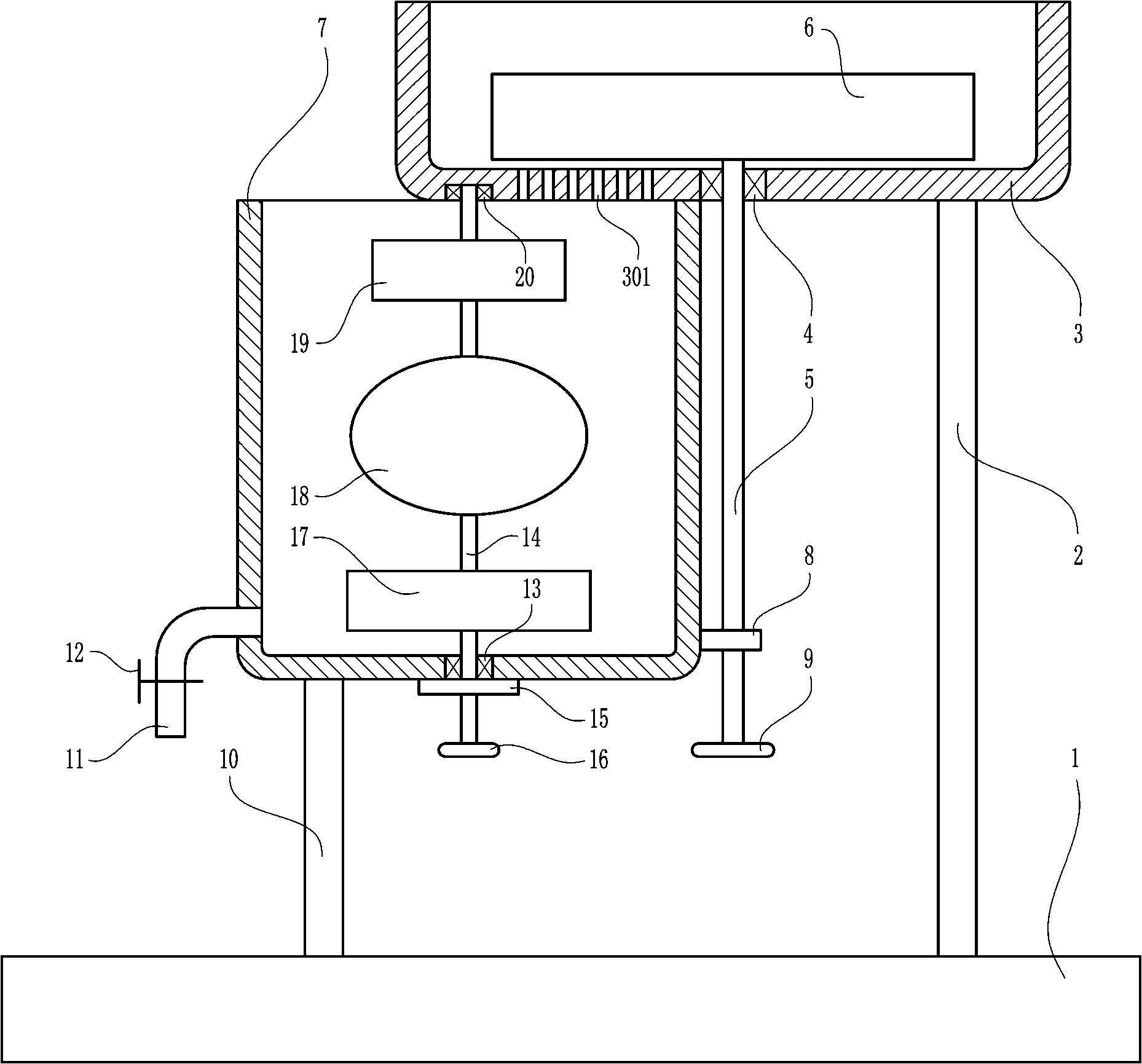

1.一种污水处理用的混凝剂溶解装置，其特征在于：包括有底座(1)、大支架(2)、送料缸(3)、第一轴承(4)、第一长连接轴(5)、第一搅拌板(6)、溶解缸(7)、轴承座Ⅰ(8)、第一旋转轮(9)、小支架(10)、排液管(11)、阀门(12)、第二轴承(13)、第二长连接轴(14)、密封垫(15)、第二旋转轮(16)、第二搅拌板(17)、第三搅拌板(18)、第四搅拌板(19)和第三轴承(20)，底座(1)顶部的右侧与大支架(2)的下端相连接，大支架(2)的上端与送料缸(3)底部的右侧相连接，第一轴承(4)嵌设在送料缸(3)底部的中间位置，第一长连接轴(5)的上端与第一轴承(4)设置为过盈连接，第一搅拌板(6)位于送料缸(3)内，第一搅拌板(6)的底部与第一长连接轴(5)的上端相连接，溶解缸(7)位于第一长连接轴(5)的左侧，溶解缸(7)位于送料缸(3)的下方，溶解缸(7)与送料缸(3)相连接，轴承座Ⅰ(8)位于溶解缸(7)的右侧，轴承座Ⅰ(8)与溶解缸(7)相连接，轴承座Ⅰ(8)内的轴承与第一长连接轴(5)设置为过盈连接，第一旋转轮(9)位于轴承座Ⅰ(8)的下方，第一旋转轮(9)与第一长连接轴(5)的下端相连接，小支架(10)的下端与底座(1)顶部的左侧相连接，小支架(10)的上端与溶解缸(7)底部的左侧相连接，溶解缸(7)左侧壁的下部连接有排液管(11)，排液管(11)与溶解缸(7)相连通，阀门(12)安装在排液管(11)上，第二轴承(13)嵌设在溶解缸(7)底部的中间位置，第二长连接轴(14)的下部与第二轴承(13)设置为过盈连接，密封垫(15)位于溶解缸(7)的下方，密封垫(15)套在第二长连接轴(14)上，密封垫(15)与溶解缸(7)相连接，第二旋转轮(16)与第二长连接轴(14)的下端相连接，第二搅拌板(17)、第三搅拌板(18)和第四搅拌板(19)均位于溶解缸(7)内，第二搅拌板(17)、第三搅拌板(18)和第四搅拌板(19)均与第二长连接轴(14)相连接，第三搅拌板(18)位于第二搅拌板(17)的上方，第四搅拌板(19)位于第三搅拌板(18)的上方，第三轴承(20)嵌设在送料缸(3)底部的左端，第三轴承(20)与第二长连接轴(14)的上端设置为过盈连接，送料缸(3)底部的左侧均匀开有若干个出料孔(301)，出料孔(301)位于溶解缸(7)的上方。
2.如权利要求1所述的一种污水处理用的混凝剂溶解装置，其特征在于：还包括有第一锥齿轮(31)、第二锥齿轮(32)、小连接轴(33)、轴承座Ⅱ(34)、轴承座Ⅲ(35)、小定位螺杆(36)、小旋转轴(37)、第三锥齿轮(38)和第四锥齿轮(39)，第一锥齿轮(31)位于密封垫(15)与第二旋转轮(16)之间，第一锥齿轮(31)与第二长连接轴(14)相连接，第二锥齿轮(32)位于第一锥齿轮(31)的右侧，第二锥齿轮(32)与第一锥齿轮(31)相啮合，小连接轴(33)位于第二锥齿轮(32)的右侧，小连接轴(33)与第二锥齿轮(32)相连接，轴承座Ⅱ(34)位于第二锥齿轮(32)的右侧，轴承座Ⅱ(34)内的轴承与小连接轴(33)设置为过盈连接，轴承座Ⅱ(34)与溶解缸(7)的底部相连接，轴承座Ⅲ(35)位于轴承座Ⅱ(34)的右侧，轴承座Ⅲ(35)内的轴承与小连接轴(33)设置为过盈连接，轴承座Ⅲ(35)与溶解缸(7)的底部相连接，小连接轴(33)的右端开有向左延伸的小凹槽(331)，小旋转轴(37)滑动式位于小凹槽(331)内，小连接轴(33)的底部螺纹连接有小定位螺杆(36)，小旋转轴(37)与小定位螺杆(36)相接触，第三锥齿轮(38)位于小旋转轴(37)的右侧，第三锥齿轮(38)与小旋转轴(37)相连接，第四锥齿轮(39)位于第三锥齿轮(38)的右侧，第四锥齿轮(39)与第三锥齿轮(38)相啮合，第四锥齿轮(39)位于轴承座Ⅰ(8)与第一旋转轮(9)之间，第四锥齿轮(39)与第一长连接轴(5)相连接。
3.如权利要求2所述的一种污水处理用的混凝剂溶解装置，其特征在于：还包括有第五锥齿轮(41)、第六锥齿轮(42)、旋转电机(43)和支撑杆(44)，第五锥齿轮(41)位于轴承座Ⅱ(34)与轴承座Ⅲ(35)之间，第五锥齿轮(41)与小连接轴(33)相连接，第六锥齿轮(42)位于第五锥齿轮(41)的下方，第六锥齿轮(42)与第五锥齿轮(41)相啮合，第六锥齿轮(42)与旋转电机(43)输出轴的上端相连接，支撑杆(44)位于旋转电机(43)的下方，支撑杆(44)与旋转电机(43)相连接，支撑杆(44)的下端与底座(1)的顶部相连接。
4.如权利要求3所述的一种污水处理用的混凝剂溶解装置，其特征在于：还包括有小连接杆(51)、导向套(52)、大定位螺杆(53)、导向杆(54)、锤头(55)、弹簧(56)、活动板(57)、U形杆(58)和接触轮(59)，溶解缸(7)左侧壁的顶部连接有小连接杆(51)，小连接杆(51)的上端连接有导向套(52)，导向套(52)顶部螺纹连接有大定位螺杆(53)，导向杆(54)滑动式位于导向套(52)内，大定位螺杆(53)与导向杆(54)相接触，导向杆(54)的右端连接有锤头(55)，锤头(55)位于送料缸(3)的左侧，锤头(55)与送料缸(3)相接触，弹簧(56)位于锤头(55)与导向套(52)之间，弹簧(56)套在导向杆(54)上，锤头(55)底部的左侧连接有活动板(57)，活动板(57)位于第四搅拌板(19)的左侧，第四搅拌板(19)的一端连接有U形杆(58)，U形杆(58)的中部转动连接有接触轮(59)，接触轮(59)与活动板(57)相接触。
5.如权利要求4所述的一种污水处理用的混凝剂溶解装置，其特征在于：还包括有收液缸(61)、托板(62)和滚轮(63)，收液缸(61)位于排液管(11)的下方，收液缸(61)放置在托板(62)上，托板(62)的底部连接有若干个滚轮(63)，滚轮(63)与底座(1)的顶部相接触。
说明书
一种污水处理用的混凝剂溶解装置
技术领域
本发明涉及一种污水处理用的溶解装置，尤其涉及一种污水处理用的混凝剂溶解装置。
背景技术
在污水处理过程中，需要对污水进行混凝处理，混凝是指水中胶体颗粒及微小悬浮物的聚集过程，混凝的过程就是在污水处理的过程中加入药剂，使杂质产生凝聚、絮凝的过程，在混凝过程中能起絮凝和凝聚的作用物质称为混凝剂，混凝剂主要用于生活饮用水的净化、工业废水和特殊水质的处理，但是现有的污水处理过程中，都是通过人工的方式对混凝剂进行溶解，费时费力，搅拌不均匀，溶解效果差，不利于污水中杂质的凝聚和絮凝，导致污水处理效果差，不利于污水处理工作的开展和进行，不利于人们的生产和生活。
发明内容
为了克服现有的污水处理过程中，都是通过人工的方式对混凝剂进行溶解，费时费力，搅拌不均匀，溶解效果差，不利于污水中杂质的凝聚和絮凝，导致污水处理效果差的缺点，要解决的技术问题是：提供一种能够对混凝剂进行均匀溶解、能够进行立体式均匀搅拌、省时省力、溶解效果好的污水处理用的混凝剂溶解装置。
本发明的技术方案为：一种污水处理用的混凝剂溶解装置，包括有底座、大支架、送料缸、第一轴承、第一长连接轴、第一搅拌板、溶解缸、轴承座Ⅰ、第一旋转轮、小支架、排液管、阀门、第二轴承、第二长连接轴、密封垫、第二旋转轮、第二搅拌板、第三搅拌板、第四搅拌板和第三轴承，底座顶部的右侧与大支架的下端相连接，大支架的上端与送料缸底部的右侧相连接，第一轴承嵌设在送料缸底部的中间位置，第一长连接轴的上端与第一轴承设置为过盈连接，第一搅拌板位于送料缸内，第一搅拌板的底部与第一长连接轴的上端相连接，溶解缸位于第一长连接轴的左侧，溶解缸位于送料缸的下方，溶解缸与送料缸相连接，轴承座Ⅰ位于溶解缸的右侧，轴承座Ⅰ与溶解缸相连接，轴承座Ⅰ内的轴承与第一长连接轴设置为过盈连接，第一旋转轮位于轴承座Ⅰ的下方，第一旋转轮与第一长连接轴的下端相连接，小支架的下端与底座顶部的左侧相连接，小支架的上端与溶解缸底部的左侧相连接，溶解缸左侧壁的下部连接有排液管，排液管与溶解缸相连通，阀门安装在排液管上，第二轴承嵌设在溶解缸底部的中间位置，第二长连接轴的下部与第二轴承设置为过盈连接，密封垫位于溶解缸的下方，密封垫套在第二长连接轴上，密封垫与溶解缸相连接，第二旋转轮与第二长连接轴的下端相连接，第二搅拌板、第三搅拌板和第四搅拌板均位于溶解缸内，第二搅拌板、第三搅拌板和第四搅拌板均与第二长连接轴相连接，第三搅拌板位于第二搅拌板的上方，第四搅拌板位于第三搅拌板的上方，第三轴承嵌设在送料缸底部的左端，第三轴承与第二长连接轴的上端设置为过盈连接，送料缸底部的左侧均匀开有若干个出料孔，出料孔位于溶解缸的上方。
作为本发明的一种优选技术方案，还包括有第一锥齿轮、第二锥齿轮、小连接轴、轴承座Ⅱ、轴承座Ⅲ、小定位螺杆、小旋转轴、第三锥齿轮和第四锥齿轮，第一锥齿轮位于密封垫与第二旋转轮之间，第一锥齿轮与第二长连接轴相连接，第二锥齿轮位于第一锥齿轮的右侧，第二锥齿轮与第一锥齿轮相啮合，小连接轴位于第二锥齿轮的右侧，小连接轴与第二锥齿轮相连接，轴承座Ⅱ位于第二锥齿轮的右侧，轴承座Ⅱ内的轴承与小连接轴设置为过盈连接，轴承座Ⅱ与溶解缸的底部相连接，轴承座Ⅲ位于轴承座Ⅱ的右侧，轴承座Ⅲ内的轴承与小连接轴设置为过盈连接，轴承座Ⅲ与溶解缸的底部相连接，小连接轴的右端开有向左延伸的小凹槽，小旋转轴滑动式位于小凹槽内，小连接轴的底部螺纹连接有小定位螺杆，小旋转轴与小定位螺杆相接触，第三锥齿轮位于小旋转轴的右侧，第三锥齿轮与小旋转轴相连接，第四锥齿轮位于第三锥齿轮的右侧，第四锥齿轮与第三锥齿轮相啮合，第四锥齿轮位于轴承座Ⅰ与第一旋转轮之间，第四锥齿轮与第一长连接轴相连接。
作为本发明的一种优选技术方案，还包括有第五锥齿轮、第六锥齿轮、旋转电机和支撑杆，第五锥齿轮位于轴承座Ⅱ与轴承座Ⅲ之间，第五锥齿轮与小连接轴相连接，第六锥齿轮位于第五锥齿轮的下方，第六锥齿轮与第五锥齿轮相啮合，第六锥齿轮与旋转电机输出轴的上端相连接，支撑杆位于旋转电机的下方，支撑杆与旋转电机相连接，支撑杆的下端与底座的顶部相连接。
作为本发明的一种优选技术方案，还包括有小连接杆、导向套、大定位螺杆、导向杆、锤头、弹簧、活动板、U形杆和接触轮，溶解缸左侧壁的顶部连接有小连接杆，小连接杆的上端连接有导向套，导向套顶部螺纹连接有大定位螺杆，导向杆滑动式位于导向套内，大定位螺杆与导向杆相接触，导向杆的右端连接有锤头，锤头位于送料缸的左侧，锤头与送料缸相接触，弹簧位于锤头与导向套之间，弹簧套在导向杆上，锤头底部的左侧连接有活动板，活动板位于第四搅拌板的左侧，第四搅拌板的一端连接有U形杆，U形杆的中部转动连接有接触轮，接触轮与活动板相接触。
作为本发明的一种优选技术方案，还包括有收液缸、托板和滚轮，收液缸位于排液管的下方，收液缸放置在托板上，托板的底部连接有若干个滚轮，滚轮与底座的顶部相接触。
在本发明中，当需要对混凝剂进行溶解处理时，首先将溶解缸内加入设定量的水，然后工作人员将一定量的混凝剂加入到送料缸内，对第一旋转轮进行转动，第一旋转轮通过第一长连接轴带动第一搅拌板进行旋转，从而能够将送料缸内的混凝剂带到出料孔的上方，混凝剂通过出料孔向下均匀落入到溶解缸内，并在溶解缸内的水中进行溶解，此时工作人员对第二旋转轮进行转动，第二旋转轮通过第二长连接轴能够带动第二搅拌板、第三搅拌板和第四搅拌板进行旋转，由于第二搅拌板和第四搅拌板是矩形，第三搅拌板是椭圆形，从而能够对溶解缸内的水及混凝剂进行立体式搅拌，搅拌效果好，有利于混凝剂的溶解，溶解完毕后的溶液，可以打开阀门通过排液管排出。
当工作人员对第一旋转轮进行转动时，第一旋转轮通过第一长连接轴带动第一搅拌板进行旋转，同时能够带动第四锥齿轮进行转动，第四锥齿轮带动第三锥齿轮进行转动，第三锥齿轮通过小旋转轴带动小连接轴进行转动，小连接轴通过第二锥齿轮带动第一锥齿轮进行转动，从而第一锥齿轮能够带动第二长连接轴进行转动，操作更加方便，节省人工，当不需要第一长连接轴和第二长连接轴同时进行旋转时，将小定位螺杆拧松，将小旋转轴向左进行滑动，小旋转轴能够带动第三锥齿轮向左进行滑动，使第三锥齿轮与第四锥齿轮脱离啮合即可。
工作人员可以启动旋转电机进行运转，旋转电机通过第六锥齿轮带动第五锥齿轮进行转动，第五锥齿轮带动小连接轴进行转动，小连接轴分别通过小旋转轴和第二锥齿轮带动第一长连接轴和第二长连接轴进行转动，从而通过旋转电机代替人工手动操作，更加节省人力，降低劳动强度。
当第二长连接轴带动第四搅拌板进行转动时，第四搅拌板能够通过U形杆带动接触轮进行转动，当接触轮与活动板相接触时，接触轮能够推动活动板向左进行运动，活动板带动锤头向左一起进行运动，当接触轮与活动板相脱离时，锤头在弹簧的弹力作用下向右进行运动，从而锤头能够对送料缸进行敲击，防止混凝剂在出料孔内发生堵塞，当无需进行敲击时，向左拉动导向杆，导向杆能够带动锤头和活动板一起向左进行运动，运动到一定位置时，将大定位螺杆拧紧即可，操作方便。
当需要将溶解好的溶液进行运送时，工作人员可以打开阀门，通过排液管将溶解好的溶液排出到收液缸内，通过托板和滚轮将其运输到需要的地方即可，移动方便快捷，省时省力。
有益效果：本发明所提供的一种污水处理用的混凝剂溶解装置，能够对混凝剂进行均匀溶解，能够进行立体式均匀搅拌，省时省力，溶解效果好，有利于污水中杂质的凝聚和絮凝，有利于污水处理工作的开展和进行，有利于人们的生产和生活，容易生产制造，易于维护维修，生产制造和维护维修成本低，易于推广应用。
