申请日2018.07.17
公开(公告)日2019.04.02
IPC分类号C02F9/14
摘要
本实用新型公开一种水漆废水处理系统，其中该水漆废水处理系统包括通过管路依次连接的物化处理装置、生化处理装置及膜处理装置，所述物化处理装置包括依次设置的废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池;所述生化处理装置包括依次设置的ABR厌氧反应器、生物接触氧化池、沉淀池，所述ABR厌氧反应器、生物接触氧化池、沉淀池之间通过管路相互连接;所述膜处理装置包括MBR反应池，所述综合废水调节池还经管路与所述ABR厌氧反应器连接，所述沉淀池还经管路与所述MBR反应池连接。本实用新型的水漆废水处理系统对水漆废水净化的效果更好，效率更高，有利于保护环境。
权利要求书
1.一种水漆废水处理系统，其特征在于，包括通过管路依次连接的物化处理装置、生化处理装置及膜处理装置，所述物化处理装置包括依次设置的废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池，所述废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池之间通过管路相互连接;所述生化处理装置包括依次设置的ABR厌氧反应器、生物接触氧化池、沉淀池，所述ABR厌氧反应器、生物接触氧化池、沉淀池之间通过管路相互连接;所述膜处理装置包括MBR反应池，所述综合废水调节池还经管路与所述ABR厌氧反应器连接，所述沉淀池还经管路与所述MBR反应池连接。
2.如权利要求1所述的水漆废水处理系统，其特征在于，所述物化处理装置还包括中间水池，所述中间水池经管路连接沉淀池、所述MBR反应池。
3.如权利要求2所述的水漆废水处理系统，其特征在于，该水漆废水处理系统还包括PH检测器，所述PH检测器设于所述废水调节池内。
4.如权利要求3所述的水漆污废水处理系统，其特征在于，所述膜处理装置还包括经管路与所述MBR反应池连接的膜反冲洗罐和标准化排放口，该水漆废水处理系统还包括自吸泵，所述自吸泵设置在所述标准化排放口上。
5.如权利要求4所述的水漆废水处理系统，其特征在于，所述MBR反应池中使用的膜为中空丝膜，孔径为0.3μm～0.5μm。
6.如权利要求5所述的水漆废水处理系统，其特征在于，该水漆废水处理系统还包括进水罐和出水罐，所述进水罐经管路与废水调节池连接，所述出水罐经管路与标准化排放口连接。
7.如权利要求6所述的水漆废水处理系统，其特征在于，所述物化处理装置还包括电控箱、PAC加药泵、加碱泵、PAM加药泵、芬顿试剂加药泵、PAC净水剂储藏罐、石灰储藏罐、PAM絮凝剂储藏罐、及芬顿试剂储藏罐，所述电控箱电性连接的PAC加药泵、加碱泵、PAM加药泵、及芬顿试剂加药泵，所述PAC加药泵的输入口连通所述PAC净水剂储藏罐，所述PAC加药泵的输出口连通所述混凝一体化设备;所述加碱泵的输入口连通所述石灰储藏罐，所述加碱泵的输出口连通所述混凝一体化设备;所述PAM加药泵的输入口连通所述PAM絮凝剂储藏罐，所述PAM加药泵的输出口连通所述混凝一体化设备;所述芬顿试剂加药泵的输入口连通所述芬顿试剂储藏罐，所述芬顿试剂加药泵的输出口连通所述芬顿处理设备。
8.如权利要求7所述的水漆废水处理系统，其特征在于，该水漆废水处理系统还包括污泥运输装置和排泥装置，所述污泥运输装置置于所述污泥压滤机下方，用于对污泥压滤机过滤下的污泥进行排出运输，所述排泥装置连接所述ABR厌氧反应器，用于排出ABR厌氧反应器中的污泥。
9.如权利要求8所述的水漆废水处理系统，其特征在于，所述水漆废水处理系统还包括一级耐腐泵、二级耐腐泵、三级提升泵、四级提升泵、污泥泵，所述废水调节池通过一级耐腐泵连通所述混凝一体化设备，所述混凝一体化设备通过污泥泵连通所述污泥压滤机，所述污泥压滤机通过二级耐腐泵连通所述芬顿处理设备，所述综合废水调节池通过三级提升泵连通所述ABR厌氧反应器，所述中间水池通过四级提升泵连通所述MBR反应池。
10.如权利要求9所述的水漆废水处理系统，其特征在于，所述进水罐内设有曝气搅拌装置，所述水漆处理系统还包括第一空气输入装置、第二空气输入装置、第三空气输入装置，所述第一空气输入装置连通所述生物接触氧化池，所述第二空气输入装置连通所述MBR反应池，所述第三空气输入装置连通所述综合废水调节池。
说明书
水漆废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种水漆废水处理系统。
背景技术
传统油漆对人身健康、环境保护等有极大的危害，使得可挥发物极少的水性木器漆越来越多的进入消费者家中。水性漆以水为分散剂，主要成份为氨基树脂，水性树脂，溶剂，铝粉，云母粉、环氧树脂，丙烯酸树脂，高岭土，炭黑，溶剂，钛白粉，二丁基氧化锡，二辛基氧化锡等，化学结构非常稳定。但由于水性漆在水中具有极好的分散性，使含水性漆的废水处理较为困难。
水性漆洗涤废水呈明显的乳状液体，通常含有大量超细的无机物料如钛白粉、高岭土和各种有色颜料等，同时还含有大量作增稠剂和分散剂的各种高分子有机化合物，很难被分解，排放到环境中，会在水体、土壤等环境介质中长期滞留，对水土生态系统造成不良的影响。
实用新型内容
本实用新型的主要目的是提供一种水漆废水处理系统，旨在对水漆废水净化的效果更好，效率更高，有利于保护环境。

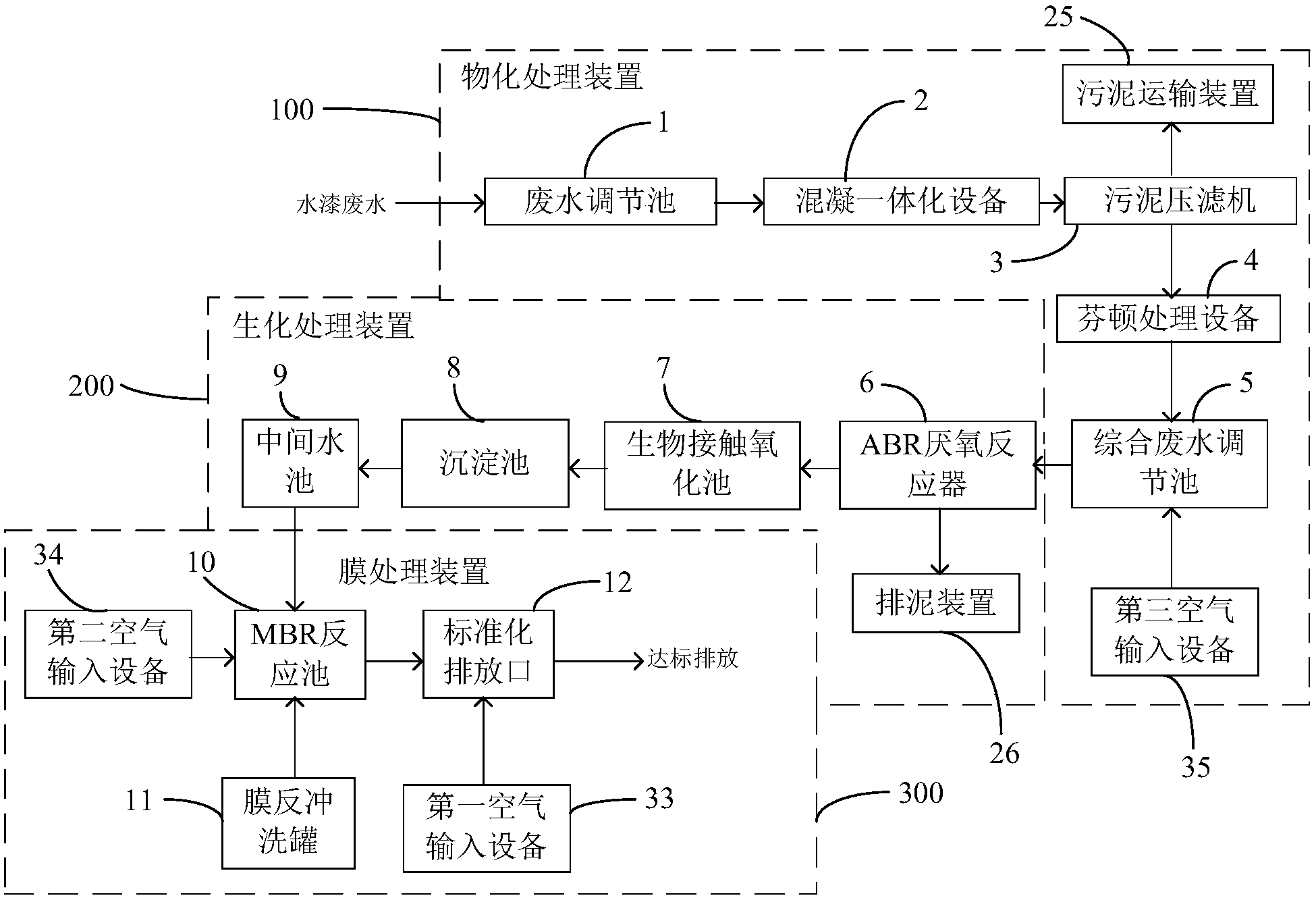

为实现上述目的，本实用新型提出一种水漆废水处理系统，该水漆废水处理系统包括通过管路依次连接的物化处理装置、生化处理装置及膜处理装置，所述物化处理装置包括依次设置的废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池，所述废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池之间通过管路相互连接;所述生化处理装置包括依次设置的ABR厌氧反应器、生物接触氧化池、沉淀池，所述ABR厌氧反应器、生物接触氧化池、沉淀池之间通过管路相互连接;所述膜处理装置包括MBR反应池，所述综合废水调节池还经管路与所述ABR厌氧反应器连接，所述沉淀池还经管路与所述MBR反应池连接。
优选地，所述物化处理装置还包括中间水池，所述中间水池经管路连接沉淀池、所述MBR反应池。
优选地，该水漆废水处理系统还包括PH检测器，所述PH检测器设于所述废水调节池内。
优选地，所述膜处理装置还包括经管路与所述MBR反应池连接的膜反冲洗罐和标准化排放口，该水漆废水处理系统还包括自吸泵，所述自吸泵设置在所述标准化排放口上。
优选地，所述MBR反应池中使用的膜为中空丝膜，孔径为0.3μm～0.5μm。
优选地，该水漆废水处理系统还包括进水罐和出水罐，所述进水罐经管路与废水调节池连接，所述出水罐经管路与标准化排放口连接。
优选地，所述物化处理装置还包括电控箱、PAC加药泵、加碱泵、PAM 加药泵、芬顿试剂加药泵、PAC净水剂储藏罐、石灰储藏罐、PAM絮凝剂储藏罐、及芬顿试剂储藏罐，所述电控箱电性连接的PAC加药泵、加碱泵、PAM 加药泵、及芬顿试剂加药泵，所述PAC加药泵的输入口连通所述PAC净水剂储藏罐，所述PAC加药泵的输出口连通所述混凝一体化设备;所述加碱泵的输入口连通所述石灰储藏罐，所述加碱泵的输出口连通所述混凝一体化设备;所述PAM加药泵的输入口连通所述PAM絮凝剂储藏罐，所述PAM加药泵的输出口连通所述混凝一体化设备;所述芬顿试剂加药泵的输入口连通所述芬顿试剂储藏罐，所述芬顿试剂加药泵的输出口连通所述芬顿处理设备。
优选地，该水漆废水处理系统还包括污泥运输装置和排泥装置，所述污泥运输装置置于所述污泥压滤机下方，用于对污泥压滤机过滤下的污泥进行排出运输，所述排泥装置连接所述ABR厌氧反应器，用于排出ABR厌氧反应器中的污泥。
优选地，所述水漆废水处理系统还包括一级耐腐泵、二级耐腐泵、三级提升泵、四级提升泵、污泥泵，所述废水调节池通过一级耐腐泵连通所述混凝一体化设备，所述混凝一体化设备通过污泥泵连通所述污泥压滤机，所述污泥压滤机通过二级耐腐泵连通所述芬顿处理设备，所述综合废水调节池通过三级提升泵连通所述ABR厌氧反应器，所述中间水池通过四级提升泵连通所述MBR反应池。
优选地，所述进水罐内设有曝气搅拌装置，所述水漆处理系统还包括第一空气输入装置、第二空气输入装置、第三空气输入装置，所述第一空气输入装置连通所述生物接触氧化池，所述第二空气输入装置连通所述MBR反应池，所述第三空气输入装置连通所述综合废水调节池。
本实用新型技术方案通过管路依次连接的物化处理装置、生化处理装置及膜处理装置，所述物化处理装置包括依次设置的废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池，所述废水调节池、混凝一体化设备、污泥压滤机、芬顿处理设备、综合废水调节池之间通过管路相互连接;所述生化处理装置包括依次设置的ABR厌氧反应器、生物接触氧化池、沉淀池，所述ABR厌氧反应器、生物接触氧化池、沉淀池之间通过管路相互连接;所述膜处理装置包括MBR反应池，所述综合废水调节池还经管路与所述ABR厌氧反应器连接，所述沉淀池还经管路与所述MBR反应池连接，以此使该水漆废水处理系统可对水漆废水进行净化，并且效果更好，效率更高，有利于保护环境。
