申请日2018.03.21
公开(公告)日2019.01.18
IPC分类号B01J19/00; F24D3/02
摘要
本实用新型涉及一种碳酸乙烯酯生产废水和废水余热分级利用系统。其技术方案是：设有多个凝结水收集槽，凝结水收集槽通过管道与凝结水回收罐串联，凝结水回收罐通过管线连接有变频取暖泵，变频取暖泵通过管线连接到办公区供暖系统，办公区供暖系统与循环水系统并联，办公区供暖系统串联二氧化碳汽化器。本实用新型的有益效果是：本实用新型改变了蒸汽凝结水用途，并结合装置实际需要对其不同温度下做相应的热能交换利用，最后回收再循环利用，减少了污水产生量，节约水资源，减少设备结垢。
权利要求书

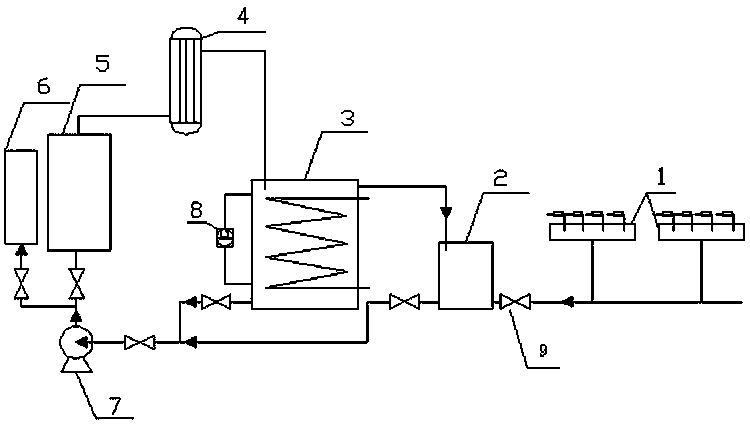

1.一种碳酸乙烯酯生产废水和废水余热分级利用系统，其特征是：包括凝结水收集槽(1)、凝结水回收罐(2)、反应循环液冷却器(3)、二氧化碳汽化器(4)、办公区供暖系统(5)、循环水系统(6)、变频取暖泵(7)，设有多个凝结水收集槽(1)，凝结水收集槽(1)通过管道与凝结水回收罐(2)串联，在凝结水收集槽(1)和凝结水回收罐(2)串联的管道上设有开关阀(9)，凝结水回收罐(2)通过管线连接有变频取暖泵(7)，凝结水回收罐(2)与变频取暖泵(7)之间的管线上设有开关阀(9)，变频取暖泵(7)通过管线连接到办公区供暖系统(5)，办公区供暖系统(5)与循环水系统(6)并联，变频取暖泵(7)与办公区供暖系统(5)、循环水系统(6)连接的管线上分别设有开关阀(9)，办公区供暖系统(5)串联二氧化碳汽化器(4)。
2.根据权利要求1所述的一种碳酸乙烯酯生产废水和废水余热分级利用系统，其特征是：多个凝结水收集槽(1)通过管道串联。
3.根据权利要求1所述的一种碳酸乙烯酯生产废水和废水余热分级利用系统，其特征是：凝结水回收罐(2)并联有反应循环液冷却器(3)，反应循环液冷却器(3)与变频取暖泵(7)连接的管线上设有开关阀(9)，反应循环液冷却器(3)与二氧化碳汽化器(4)串联。
4.根据权利要求3所述的一种碳酸乙烯酯生产废水和废水余热分级利用系统，其特征是：在反应循环液冷却器(3)上设有液位远传器(8)。
5.根据权利要求3所述的一种碳酸乙烯酯生产废水和废水余热分级利用系统，其特征是：凝结水收集槽(1)两端封口，凝结水收集槽(1)顶部纵向开设有多个蒸汽凝结水接收口(10)，凝结水收集槽(1)底部设有连通管(11)。
说明书
一种碳酸乙烯酯生产废水和废水余热分级利用系统
技术领域
本实用新型涉及一种余热分级利用系统，特别涉及一种碳酸乙烯酯生产废水和废水余热分级利用系统。
背景技术
酸乙烯酯(EC)是一种性能优良的有机溶剂，可溶解多种聚合物;另可作为有机中间体，可替代环氧乙烷用于二氧基化反应，并是酯交换法生产碳酸二甲酯的主要原料;还可用作合成呋喃唑酮的原料、水玻璃系浆料、纤维整理剂等;此外，还应用于锂电池电解液中。碳酸乙烯酯还可用作生产润滑油和润滑脂的活性中间体，碳酸乙烯酯熔点35-38℃，介质为碳酸乙烯酯的管道设备常年用蒸汽伴热保温，目前产生的凝结水经疏水阀排入下水道，增加污水产生量，造成水资源及热能浪费。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种碳酸乙烯酯生产废水和废水余热分级利用系统，改变了蒸汽凝结水用途，并结合装置实际需要对其不同温度下做相应的热能交换利用，最后回收再循环利用，减少了污水产生量，节约水资源，减少设备结垢。
其技术方案是：包括凝结水收集槽、凝结水回收罐、反应循环液冷却器、二氧化碳汽化器、办公区供暖系统、循环水系统、变频取暖泵，设有多个凝结水收集槽，凝结水收集槽通过管道与凝结水回收罐串联，在凝结水收集槽和凝结水回收罐串联的管道上设有开关阀，凝结水回收罐通过管线连接有变频取暖泵，凝结水回收罐与变频取暖泵之间的管线上设有开关阀，变频取暖泵通过管线连接到办公区供暖系统，办公区供暖系统与循环水系统并联，变频取暖泵与办公区供暖系统、循环水系统连接的管线上分别设有开关阀，办公区供暖系统串联二氧化碳汽化器。
优选的，多个凝结水收集槽通过管道串联。
优选的，凝结水回收罐并联有反应循环液冷却器，反应循环液冷却器与变频取暖泵连接的管线上设有开关阀，反应循环液冷却器与二氧化碳汽化器串联。
优选的，在反应循环液冷却器上设有液位远传器。
优选的，凝结水收集槽两端封口，凝结水收集槽顶部纵向开设有多个蒸汽凝结水接收口，凝结水收集槽底部设有连通管。
本实用新型的有益效果是：本实用新型改变了蒸汽凝结水用途，并结合装置实际需要对其不同温度下做相应的热能交换利用，最后回收再循环利用，减少了污水产生量，节约水资源，减少设备结垢，该系统设置蒸汽凝结水收集槽，用于收集装置各条管道伴热产生的蒸汽凝结水，多个凝结水收集槽由管道串联，凝结水回收罐与凝结水收集槽经管道串联，凝结水回收罐里的热水用泵输送至办公区供暖，供暖回水经二氧化碳汽化器冷却，进入反应循环液冷却器，经过冷却的蒸汽凝结水再与碳酸乙烯酯合成反应器的物料进行换热，减少换热器结垢。
