申请日2014.12.01
公开(公告)日2016.06.29
IPC分类号C02F9/06
摘要
一种基于密闭型植物工厂的废水电解消毒回收装置，由营养液废水管线、多孔陶瓷滤芯、直流电源、电极、电解反应罐、活性炭、净化水回流管线组成，营养液废水管线来自植物工厂的营养液循环系统，经过电解消毒，通过净化水回流管线回流至营养液储水罐。本发明的优点在于能对低导电率的废水进行杀毒、灭菌、除味，不受水的温度、色度、浑浊度及pH值的限制，杀菌速度快，效率高，不产生二次污染，不用添加任何化学添加剂。
权利要求书
1.一种基于密闭型植物工厂的废水电解消毒回收装置，其特征在于，由营养液废水管线、多孔陶瓷滤芯、直流电源、电极、电解反应罐、活性炭、净化水回流管线组成，营养液废水管线来自植物工厂的营养液循环系统，经过电解消毒，通过净化水回流管线回流至营养液储水罐。
2.根据权利要求1所述一种基于密闭型植物工厂的废水电解消毒回收装置，其特征在于，电解反应罐由电解室和自由基去除室组成，废水经过多孔陶瓷滤芯过滤杂质，进入电解室电解，电解后经电解水回流管进入自由基去除室，电极采用以钛为基体的硼金刚石网状电极，在电极上附贴一层全氟磺酸电解质膜。
3.根据权利要求2所述自由基室，其特征在于，自由基室填充活性炭，用以去除水中多余的羟基自由基和活化氧自由基。
说明书
一种基于密闭型植物工厂的废水电解消毒回收装置
技术领域
本发明涉及一种水净化设备，尤其涉及一种基于密闭型植物工厂的废水电解消毒回收装置。
背景技术
密闭型植物工厂，虽然能带来无污染，无农药的绿色有机蔬菜，也缩短了植物生长周期，提高了植物产量，但是同时它也带来了不可避免的缺陷，一般密闭型的植物工厂多采用水培种植蔬菜，使用一些配方营养液在种植槽内循环，循环到了一定的时间，这些营养液会滋生大量的细菌，所以要被更换掉，补充新的营养液，那么营养液废水，如果不加以处理回收利用，就会造成环境污染，现有的消毒设备，大多采用过滤方式，以过滤方式来消毒，一式单位时间消毒量小，二是不足以根除病毒和细菌。
发明内容
针对上述的技术不足，本发明提供了一种基于密闭型植物工厂的废水电解消毒回收装置，能快速消毒杀菌并且成本不高。
一种基于密闭型植物工厂的废水 电解消毒回收装置，由营养液废水管线、多孔陶瓷滤芯、直流电源、电极、电解反应罐、活性炭、净化水回流管线组成，营养液废水管线来自植物工厂的营养液循环系统，经过电解消毒，通过净化水回流管线回流至营养液储水罐。

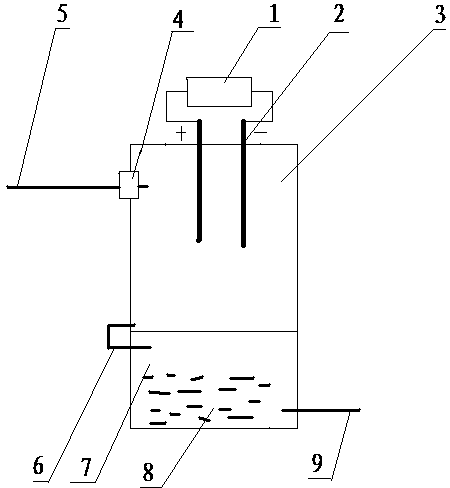

所述一种基于密闭型植物工厂的废水电解消毒回收装置，电解反应罐由电解室和自由基去除室组成，废水经过多孔陶瓷滤芯过滤杂质，进入电解室电解，电解后经电解水回流管进入自由基去除室，电极采用以钛为基体的硼金刚石网状电极，在电极上附贴一层全氟磺酸电解质膜。
所述自由基室填充活性炭，用以去除水中多余的羟基自由基和活化氧自由基。
