申请日2018.07.18
公开(公告)日2019.03.29
IPC分类号B01D29/56
摘要
本实用新型涉及一种压井液水处理装置，包括水处理箱体，且水处理箱体的侧壁设置有观察窗口，所述水处理箱体的内腔分别竖向焊接有分流隔板和分液隔板，所述分流隔板和分液隔板将水处理箱体的内腔从左至右依次分割成过滤室、分液室和存储室，所述过滤室的顶部安装有进液管，且进液管的底端设置在过滤室的内腔。本实用新型通过分室的对液体进行过滤、分离、储存和排出处理，实现对使用后的压井液的回收处理，使使用后的压井液能够再次利用，减少对压井液资源的浪费，且降低对修井、压井作业时的保护成本，同时又减少压井液直接排放而造成环境的污染现象，有利于保护环境。
权利要求书

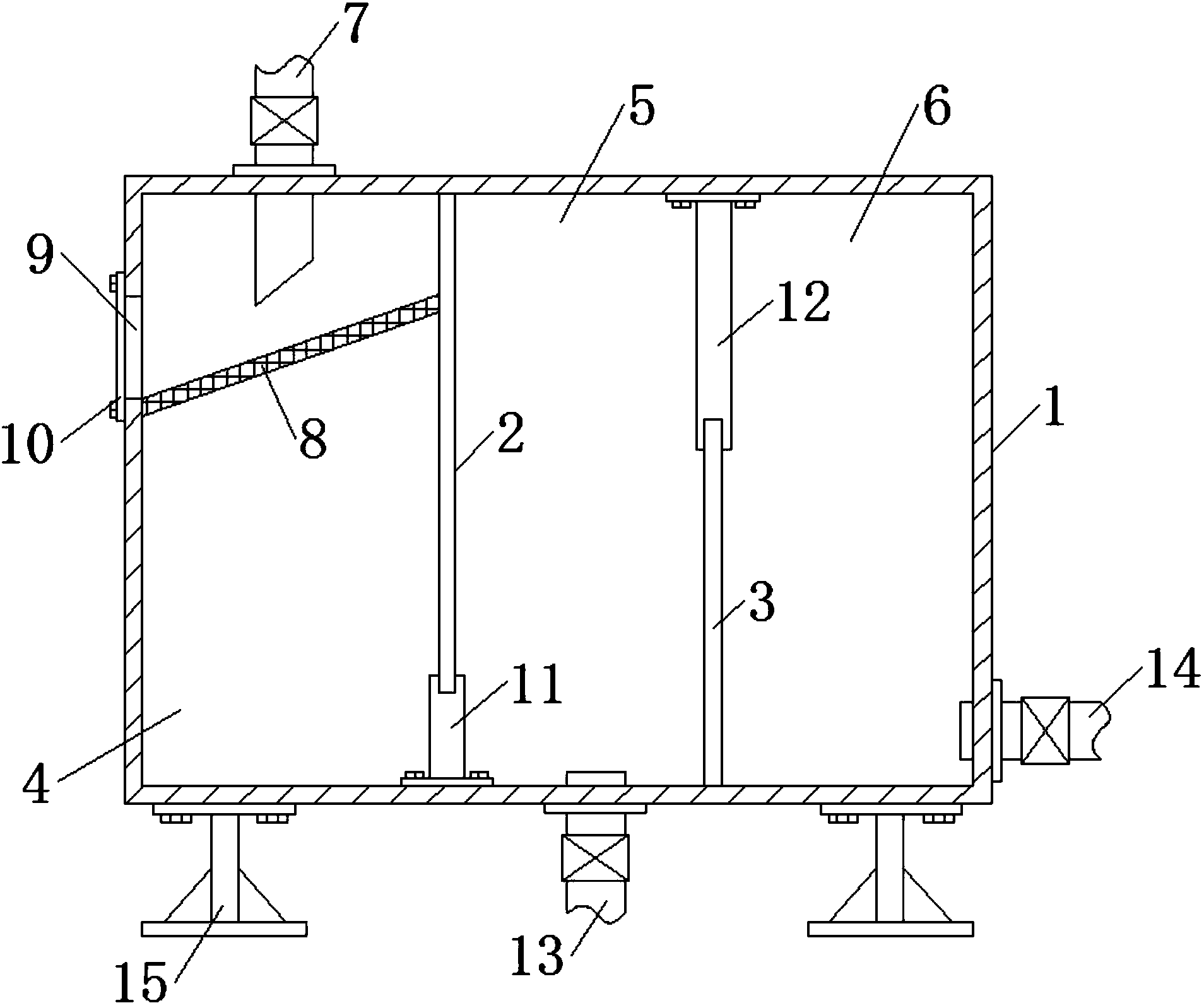

1.一种压井液水处理装置，其特征在于，包括水处理箱体，且水处理箱体的侧壁设置有观察窗口，所述水处理箱体的内腔分别竖向焊接有分流隔板和分液隔板，所述分流隔板和分液隔板将水处理箱体的内腔从左至右依次分割成过滤室、分液室和存储室，所述过滤室的顶部安装有进液管，且进液管的底端设置在过滤室的内腔，所述过滤室的内腔倾斜设置有过滤网，且过滤网设置在进液管的下部，所述过滤室的侧壁开设有排杂口，且排杂口设置在过滤网低端的上部，所述过滤室的侧壁通过螺钉安装有密封挡板，且密封挡板设置在排杂口的外侧，所述分流隔板的底部与水处理箱体之间安装有过滤挡板，所述分液隔板的顶部与水处理箱体之间安装有分液挡板，所述分液室的底部安装有压井液排出管，且压井液排出管的顶端设置在分液室的内腔，所述存储室的侧壁底部安装有排水管，且排水管的左端设置在存储室的内腔，所述水处理箱体的底部通过螺钉左右对称固定有支撑底座。
2.根据权利要求1所述的一种压井液水处理装置，其特征在于，所述进液管、压井液排出管和排水管的外壁均安装有控制阀门。
3.根据权利要求1所述的一种压井液水处理装置，其特征在于，所述过滤挡板的顶部开设有与分流隔板相配合的限位卡槽，所述过滤挡板的侧壁均匀开设有过滤槽口，所述过滤挡板的底部均匀开设有固定插孔，且固定插孔关于限位卡槽左右对称设置。
4.根据权利要求3所述的一种压井液水处理装置，其特征在于，所述限位卡槽与分流隔板之间相互配合，且限位卡槽与分流隔板之间为过渡配合。
5.根据权利要求1所述的一种压井液水处理装置，其特征在于，所述分液挡板与过滤挡板的结构相同，且分液挡板的过滤密度是过滤挡板过滤密度的一半。
说明书
一种压井液水处理装置
技术领域
本实用新型涉及压井液处理技术领域，具体涉及一种压井液水处理装置。
背景技术
压井液是普光高含硫气井作业过程中最主要的入井液体，是实施压井、防止井喷井漏最有效的手段。在起下管柱、射孔及封隔器坐封前，通过循环压井液，以达到保证作业施工安全、井筒清洁和储层保护的目的，对油井、气井进行修井、压井作业时，为了防止井喷，而泵入井内的液体，其密度需根据油藏压力和深度来选择，若液柱压力过大则会造成压井液流失和污染，过小则无法控制井喷，一般静液柱压力要稍大于油藏压力，为防止和减小压井液对油层的伤害，有时其中加有添加剂，如防膨剂、表面活性剂等。
由于压井液是用来进行修井、压井作业时的保护液体，一般密度大于井内液体的密度，传统对于使用后的压井液的处理方式是直接排放出去，这样既浪费压井液资源，又可能因为压井液中含有井内的有害物质而造成环境的污染现象。
基于此，本实用新型设计了一种压井液水处理装置，以解决上述问题。
实用新型内容
本实用新型的一个主要目的在于克服现有技术中的至少一种缺陷，提供一种压井液水处理装置，以解决上述背景技术中提出的传统对于使用后的压井液的处理方式是直接排放出去，这样既浪费压井液资源，又可能因为压井液中含有井内的有害物质而造成环境的污染现象的问题。
为了实现上述技术方案，本实用新型采用以下技术方案：
根据本实用新型的一个方面，提供一种压井液水处理装置，包括水处理箱体，且水处理箱体的侧壁设置有观察窗口，所述水处理箱体的内腔分别竖向焊接有分流隔板和分液隔板，所述分流隔板和分液隔板将水处理箱体的内腔从左至右依次分割成过滤室、分液室和存储室，所述过滤室的顶部安装有进液管，且进液管的底端设置在过滤室的内腔，所述过滤室的内腔倾斜设置有过滤网，且过滤网设置在进液管的下部，所述过滤室的侧壁开设有排杂口，且排杂口设置在过滤网低端的上部，所述过滤室的侧壁通过螺钉安装有密封挡板，且密封挡板设置在排杂口的外侧，所述分流隔板的底部与水处理箱体之间安装有过滤挡板，所述分液隔板的顶部与水处理箱体之间安装有分液挡板，所述分液室的底部安装有压井液排出管，且压井液排出管的顶端设置在分液室的内腔，所述存储室的侧壁底部安装有排水管，且排水管的左端设置在存储室的内腔，所述水处理箱体的底部通过螺钉左右对称固定有支撑底座。
根据本实用新型的一实施方式，所述进液管、压井液排出管和排水管的外壁均安装有控制阀门。
根据本实用新型的一实施方式，所述过滤挡板的顶部开设有与分流隔板相配合的限位卡槽，所述过滤挡板的侧壁均匀开设有过滤槽口，所述过滤挡板的底部均匀开设有固定插孔，且固定插孔关于限位卡槽左右对称设置。
根据本实用新型的一实施方式，所述限位卡槽与分流隔板之间相互配合，且限位卡槽与分流隔板之间为过渡配合。
根据本实用新型的一实施方式，所述分液挡板与过滤挡板的结构相同，且分液挡板的过滤密度是过滤挡板过滤密度的一半。
由上述技术方案可知，本实用新型具备以下优点和积极效果中的至少之一：
本实用新型通过分室的对液体进行过滤、分离、储存和排出处理，实现对使用后的压井液的回收处理，使使用后的压井液能够再次利用，减少对压井液资源的浪费，且降低对修井、压井作业时的保护成本，同时又减少压井液直接排放而造成环境的污染现象，有利于保护环境。
