申请日2018.07.18
公开(公告)日2019.03.05
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥分离处理设备，包括主体外壳，所述主体外壳的一侧外表面固定安装有一号电机，所述主体外壳的另一侧外表面固定安装有二号电机，所述主体外壳的上端外表面固定安装有进料口，所述主体外壳的上端外表面固定安装有轴承座，所述轴承座的内部活动安装有差速器，所述主体外壳的上端外表面固定安装有罩壳，所述罩壳的内部固定安装有转鼓，所述转鼓的一侧内表面设置有液池，所述转鼓的一侧外表面设置有排渣口，所述转鼓的另一侧外表面设置有溢流口。本实用新型中，该种污泥分离处理设备，在污泥分离处理设备需要高处工作时，能够方便底座与承重架的连接，还能够方便底座与承重架的分离，带来更好的使用前景。
权利要求书

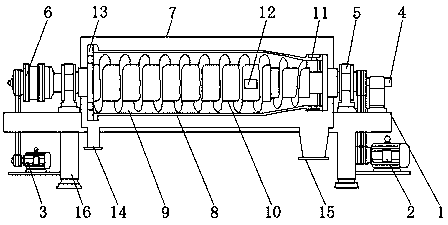

1.一种污泥分离处理设备，包括主体外壳(1)，其特征在于：所述主体外壳(1)的一侧外表面固定安装有一号电机(2)，所述主体外壳(1)的另一侧外表面固定安装有二号电机(3)，所述主体外壳(1)的上端外表面固定安装有进料口(4)，所述主体外壳(1)的上端外表面固定安装有轴承座(5)，所述轴承座(5)的内部活动安装有差速器(6)，所述主体外壳(1)的上端外表面固定安装有罩壳(7)，所述罩壳(7)的内部固定安装有转鼓(8)，所述转鼓(8)的一侧内表面设置有液池(9)，所述转鼓(8)的一侧外表面设置有排渣口(11)，所述转鼓(8)的另一侧外表面设置有溢流口(13)，所述转鼓(8)的内部活动安装有螺旋推料器(10)，所述螺旋推料器(10)的一侧外表面设置有分料口(12)，所述罩壳(7)的一侧外表面设置有液相口(14)，所述罩壳(7)的另一侧外表面设置有固相口(15)，所述主体外壳(1)的下端外表面固定安装有底座(16)，所述底座(16)的一侧外表面活动安装有一号圆柱销(18)，所述一号圆柱销(18)的一侧外表面固定安装有一号角钢(17)，所述一号角钢(17)的一侧外表面固定安装有一号铰链(19)，所述一号角钢(17)的内部固定安装有一号电磁铁(20)，所述底座(16)的另一侧外表面活动安装有二号圆柱销(22)，所述二号圆柱销(22)的一侧外表面固定安装有二号角钢(21)，所述二号角钢(21)的一侧外表面固定安装有二号铰链(23)，所述二号角钢(21)的内部固定安装有二号电磁铁(24)，所述底座(16)的内部设置有卡槽(25)。
2.根据权利要求1所述的一种污泥分离处理设备，其特征在于：所述二号电机(3)与差速器(6)之间设置有V带，且二号电机(3)通过V带与差速器(6)活动连接，V带的数量为四组。
3.根据权利要求1所述的一种污泥分离处理设备，其特征在于：所述转鼓(8)的上端开口直径大小为四十厘米，且转鼓(8)的下端开口直径大小为六十厘米，所述转鼓(8)的内表面为光滑结构。
4.根据权利要求1所述的一种污泥分离处理设备，其特征在于：所述液相口(14)的形状为圆柱，且液相口(14)的开口直径大小为六厘米。
5.根据权利要求1所述的一种污泥分离处理设备，其特征在于：所述底座(16)的数量为四组，且四组底座(16)均匀的分布在主体外壳(1)的下端外表面。
6.根据权利要求1所述的一种污泥分离处理设备，其特征在于：所述一号角钢(17)与水平面成三十度夹角，所述一号角钢(17)与一号圆柱销(18)之间设置有螺栓，且一号角钢(17)通过螺栓与一号圆柱销(18)固定连接。
说明书
一种污泥分离处理设备
技术领域
本实用新型涉及建筑机械设备领域，特别涉及一种污泥分离处理设备。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气造成二次污染，对生态环境和人类的活动也将构成严重的威胁，污泥分离处理设备能够有效的处理污泥，污泥分离处理设备的技术发展也在不断朝着低耗、智能发展;现有的污泥分离处理设备在使用时存在一定的弊端，当污泥分离处理设备需要高处工作时，由于该设备工作时会产生震动，需要将四个底座分别固定在承重架上面，此时，需要使用螺丝与螺母固定四个底座，当任务完成需要拆卸时，又需要将所有螺丝与螺母拆卸，在使用的过程中，带来了一定的影响，为此，我们提出一种污泥分离处理设备。
实用新型内容
本实用新型的主要目的在于提供一种污泥分离处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污泥分离处理设备，包括主体外壳，所述主体外壳的一侧外表面固定安装有一号电机，所述主体外壳的另一侧外表面固定安装有二号电机，所述主体外壳的上端外表面固定安装有进料口，所述主体外壳的上端外表面固定安装有轴承座，所述轴承座的内部活动安装有差速器，所述主体外壳的上端外表面固定安装有罩壳，所述罩壳的内部固定安装有转鼓，所述转鼓的一侧内表面设置有液池，所述转鼓的一侧外表面设置有排渣口，所述转鼓的另一侧外表面设置有溢流口，所述转鼓的内部活动安装有螺旋推料器，所述螺旋推料器的一侧外表面设置有分料口，所述罩壳的一侧外表面设置有液相口，所述罩壳的另一侧外表面设置有固相口，所述主体外壳的下端外表面固定安装有底座，所述底座的一侧外表面活动安装有一号圆柱销，所述一号圆柱销的一侧外表面固定安装有一号角钢，所述一号角钢的一侧外表面固定安装有一号铰链，所述一号角钢的内部固定安装有一号电磁铁，所述底座的另一侧外表面活动安装有二号圆柱销，所述二号圆柱销的一侧外表面固定安装有二号角钢，所述二号角钢的一侧外表面固定安装有二号铰链，所述二号角钢的内部固定安装有二号电磁铁，所述底座的内部设置有卡槽。
优选的，所述二号电机与差速器之间设置有V带，且二号电机通过V带与差速器活动连接，V带的数量为四组。
优选的，所述转鼓的上端开口直径大小为四十厘米，且转鼓的下端开口直径大小为六十厘米，所述转鼓的内表面为光滑结构。
优选的，所液相口的形状为圆柱，且液相口的开口直径大小为六厘米。
优选的，所述底座的数量为四组，且四组底座均匀的分布在主体外壳的下端外表面。
优选的，所述一号角钢与水平面成三十度夹角，所述一号角钢与一号圆柱销之间设置有螺栓，且一号角钢通过螺栓与一号圆柱销固定连接。
与现有技术相比，本实用新型具有如下有益效果：该一种污泥分离处理设备，通过设置一号圆柱销与一号铰链，能够使得底座与一号角钢活动连接，通过设置二号圆柱销与二号铰链，能够使得底座与二号角钢活动连接，通过设置一号角钢与二号角钢，在污泥分离处理设备需要高处工作时，能够使得一号角钢与二号角钢包裹承重架上的横梁，通过设置一号电磁铁与二号电磁铁，通电时，一号电磁铁与二号电磁铁吸附在一起，能够使得一号角钢与二号角钢固定连接，使得整个污泥分离处理设备固定在承重架上面，工作完成拆卸时，只需断电，一号电磁铁与二号电磁铁分离，因此，一号角钢与二号角钢分离，整个污泥分离处理设备就可以拆卸离承重架，相对于传统方式更好。
